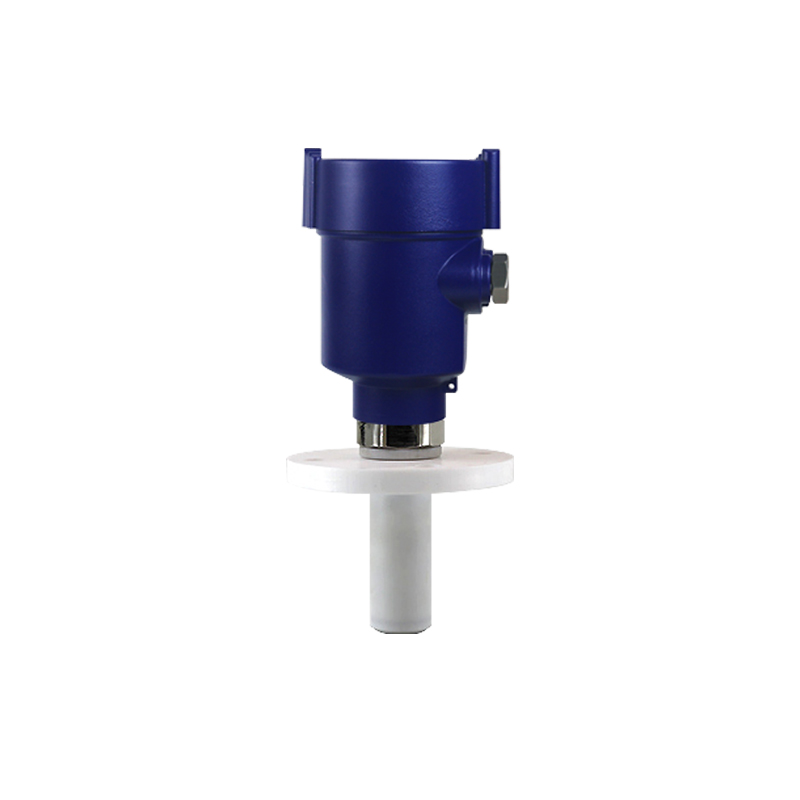

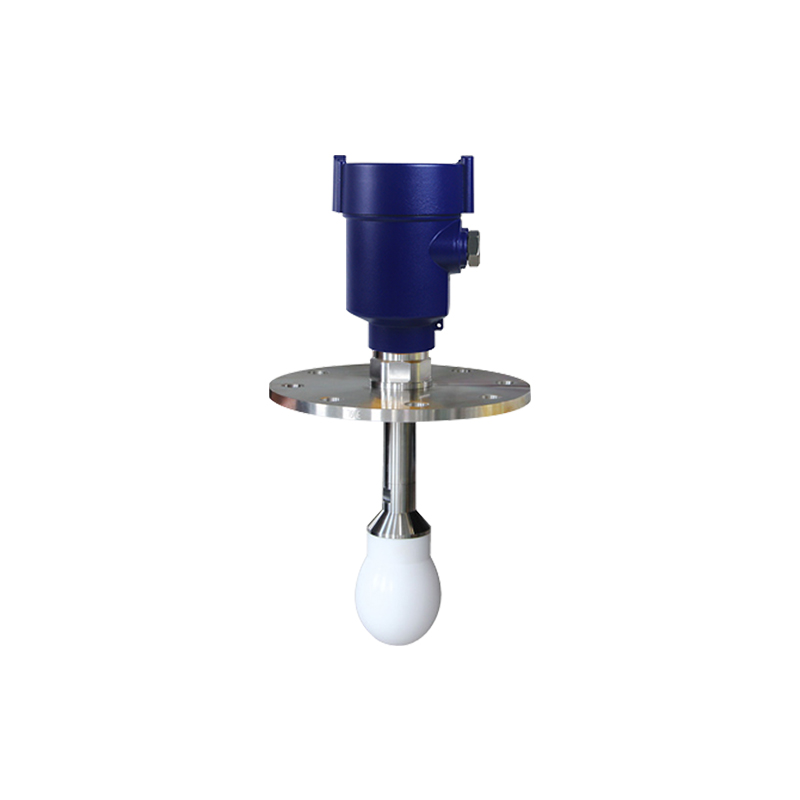

雷达水位计



产品名称：雷达水位计
型号：XY-806



雷达水位计是26G高频雷达式液位测量仪表，测量最大距离可达70米。天线被进一步优化处理，不受不受噪音、蒸汽、粉尘、真空、压力、温度、等工况影响，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于非常复杂的测量条件并且有非常稳定的状态。



雷达水位计原理

高频微波脉冲发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成液位信号。（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）


 技术参数
测量原理：电磁波以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。根据两个脉冲的时间间隔，计算出天线到被测介质表面的距离
应用范围：适用于湖泊、河道、水库、明渠、潮汐水位、桥梁积水等水位监测
测量范围： 0-1-2-70米（举例，可以写上雷达液位计的最小分辨率规律然后到最大量程）
供电:  12-36VDC
输出:  RS485/Modbus协议/(4～20)mA/(24)VDC/HART两线制
过程温度：   （-40~100）℃
过程压力：≤4Mpa
过程连接：PP/不锈钢316
天线材质：不锈钢316L
频率    ：26G
 测量精度：±10mm
过程连接：PP/不锈钢
天线材质：不锈钢
频率范围：26GHz
信号输出：RS485/Modbus协议/(4～20)mA/(24)VDC/HART两线制
电源：6~24VDC
显示：可选配


雷达水位计特点
雷达水位计采用了高达26GHz的发射频率，因而具有：
非接触雷达，无磨损，无污染
天线尺寸小，便于安装
波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物
几乎不受腐蚀、泡沫影响
几乎不受大气中水蒸气、温度和压力变化影响
高信噪比，即使在波动的情况下也能获得更优的性能
