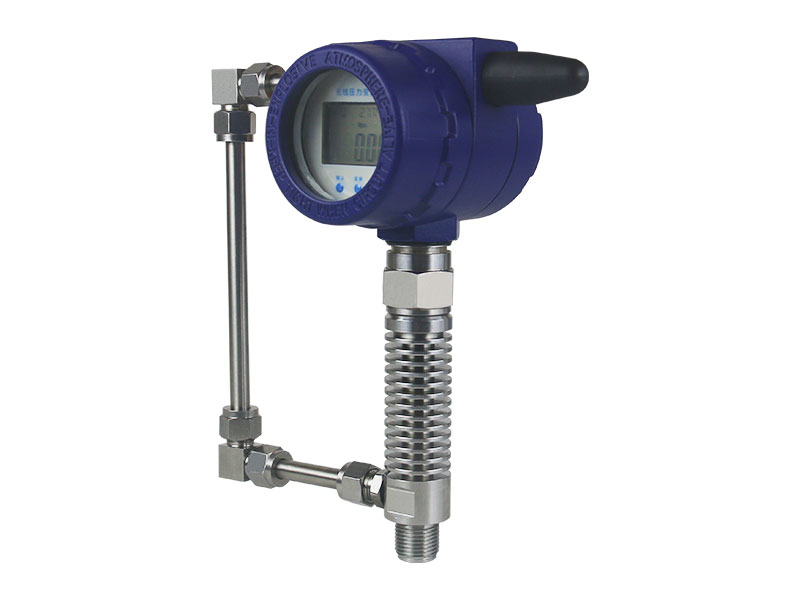

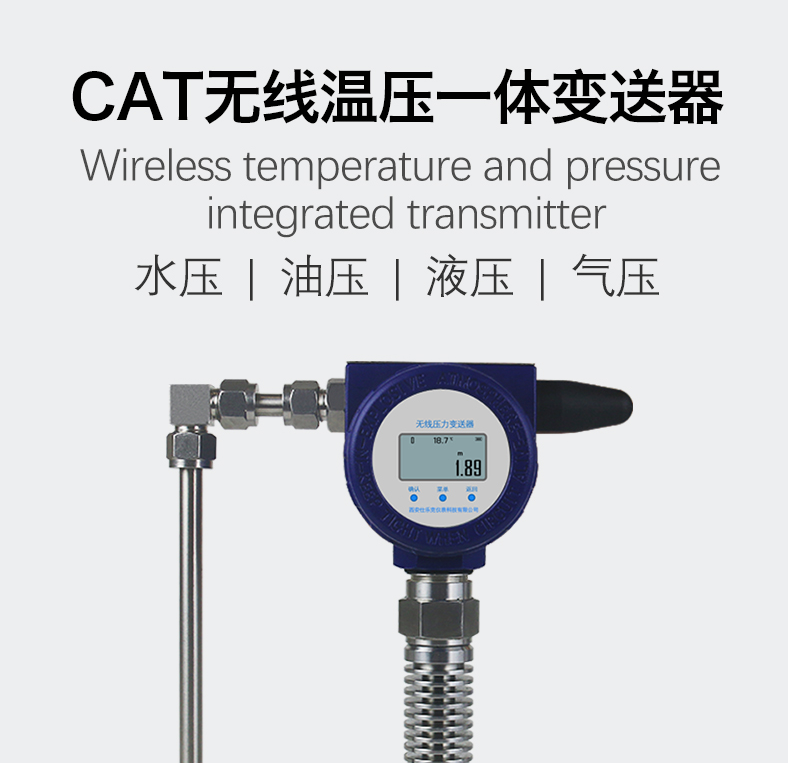

Cat1无线温压一体传感器

Cat1无线温压一体传感器

所属分类: 无线压力仪表
浏览次数:
产品简介 YD-211W-GPT智能无线温压一体变送器是一款低功耗、具有无线通讯功能的智能仪表,以先进 的工业级 MCU 为核心,高品质的传感器为采集前端,结合物联网 CAT1 数据模块,及中国
029-87559652 029-87559653
专业工程师
一对一服务
文字介绍 Product Description

产品简介




YD-211W-GPT智能无线温压一体变送器是一款低功耗、具有无线通讯功能的智能仪表,以先进 的工业级 MCU 为核心,高品质的传感器为采集前端,结合物联网 CAT1 数据模块,及中国电 信 4G 网络,实现现场仪表数据到云端的无线传输。 YK/YD 系列采用定时传输和阈值报警二种方式,异常压力及时发现,保证了管道的安 全性。该产品采用工业型防爆壳体,在传感器处理方面采用隔膜式扩散硅芯体,进行多点温 度补偿, 实现稳定的数据采集,保证数据的可靠性、准确性。带本地 LCD 数字显示表头,零点、量程调试方便;反向极性保护及限流 保护;抗雷击、抗冲击;表体安全防爆;体积小、外形美观、性价比高;高精度、高稳定性、 高可靠性

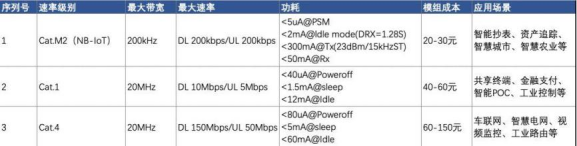

Cat1新型网络概要




Cat.X 全称是 LTE UE-Category ,UE 是用户设备(user equipment),Category 是 分类、类别的意思。所以 Cat.X 这个值主要用来衡量终端支持的传输速率的等级,CAT1 具 有功耗低,且使用 4G 网络,覆盖率和功耗可以兼顾。




产品特点






● 4G 网络适用地域广。

● 采用五位超高分辨率液晶显示屏显示。

● 超大尺寸显示屏(42*30),可同时显示环境温度。

 天线形式可选择:外置和一体,对于信号弱的地方可选择外置天线。

● 内置低功耗电路和 9900mAh 大容量锂电池电池。

 定时上报和触发上报,可选配 GPS 定位模块,实现精准定位。

● 阈值上、下限报警及上上限和下下限报警功能;及电池容量报警提示功能。

● 联网自动校时,断网自动重连,带数据缓存,失败数据重发功能。

● 无需按键操作,可使用红外遥控器本地操作仪表,避免现场错误操作。

● 常见设置均可通过服务器发送设置参数,无需现场设置参数。

 具有防震、防潮功能,适应野外环境。

 具有完善的故障自检功能。







技术参数








项目内容 参数 备注
测量介质 与316不锈钢兼容的各种液体、气体或蒸汽
压力类型 表压、绝压、真空
压力范围 -0.1~0~0.1-250Mpa
温度范围 -50~600℃
分度号 PT1000
压力精度 0.5级、0.25级、0.1级(包含非线性、迟滞性、重复性在内的综合误差)
温度精度 1.0级、0.5级(包含非线性、迟滞性、重复性在内的综合误差)
环境温度 -20~85℃
储存温度 -40~90℃
相对湿度 ≤95%(40℃)
过载压力 当压力小于150Mpa时取两倍满量程,当压力大于150Mpa时取300Mpa值
稳定性 典型:±0.1%FS/年  : ±0.2%FS/年
振动影响 对于10g峰值,10HZ-1KHZ机械振动,输出变化小于满量程的0.1%
上升时间 ≤5ms,可达90%FS
压力温补 温度补偿范围0~70℃
压力温漂 ≤±0.05%FS/℃(温度范围-20~85℃,包括零点和量程的温度影响)
热响应时间 ≤15S
输出信号 4~20mA或0~5V
传输方式 NB-IoT TCP/UDP/CoAP协议 GPRS/4G/LoRa可定制
温度附加误差 ≤±0.015%FS/℃
供电电压 9~36VDC、3.6V锂电池
防护等级 IP65
绝缘电阻 测试电压为100VDC时,大于1000MΩ
介质接触材料 316不锈钢
外壳材料 防爆铸铝壳体
压力连接 国标M20*1.5外螺纹 可定制G1/2,G1/4,1/4NPT等
探头长度/管径 可定制
天线形式 外置一体式 内置、外置(对于信号弱的地方可选择外置分体天线)
壳体材质 铸铝防爆壳体 可定制不锈钢外壳
壳体颜色 默认军绿色通磨 1000台以上颜色可定制

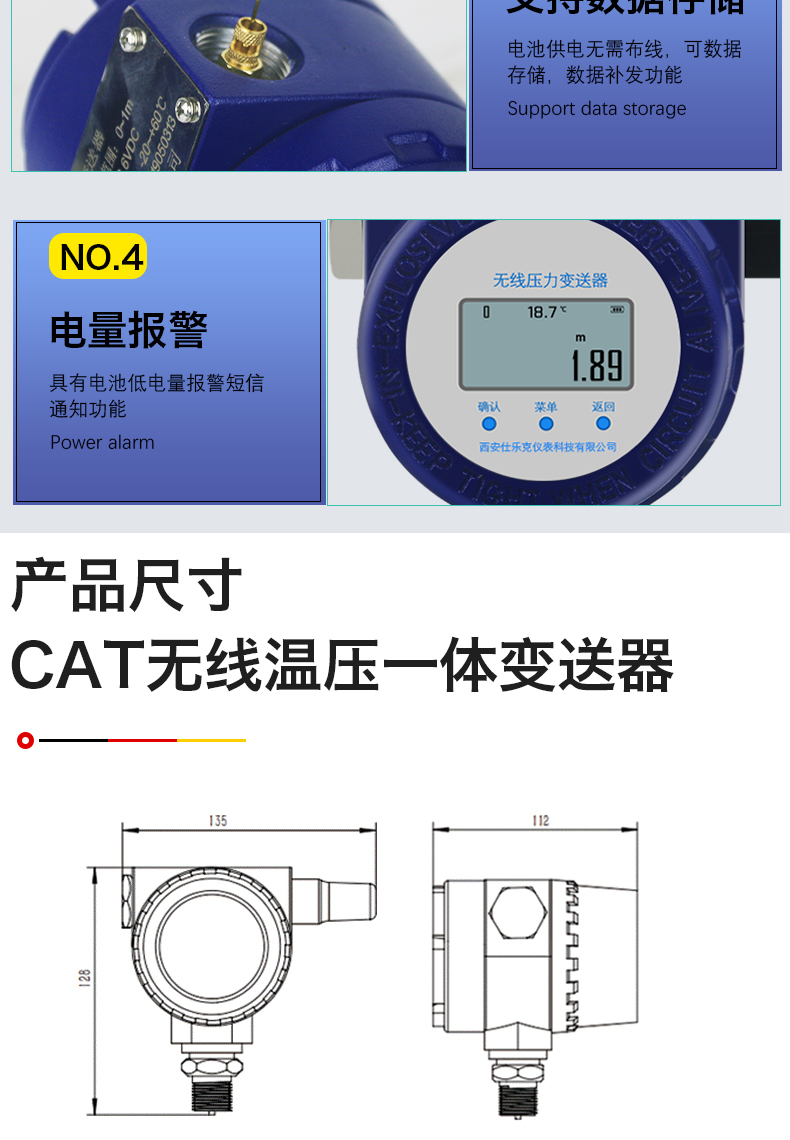

产品表盘尺寸

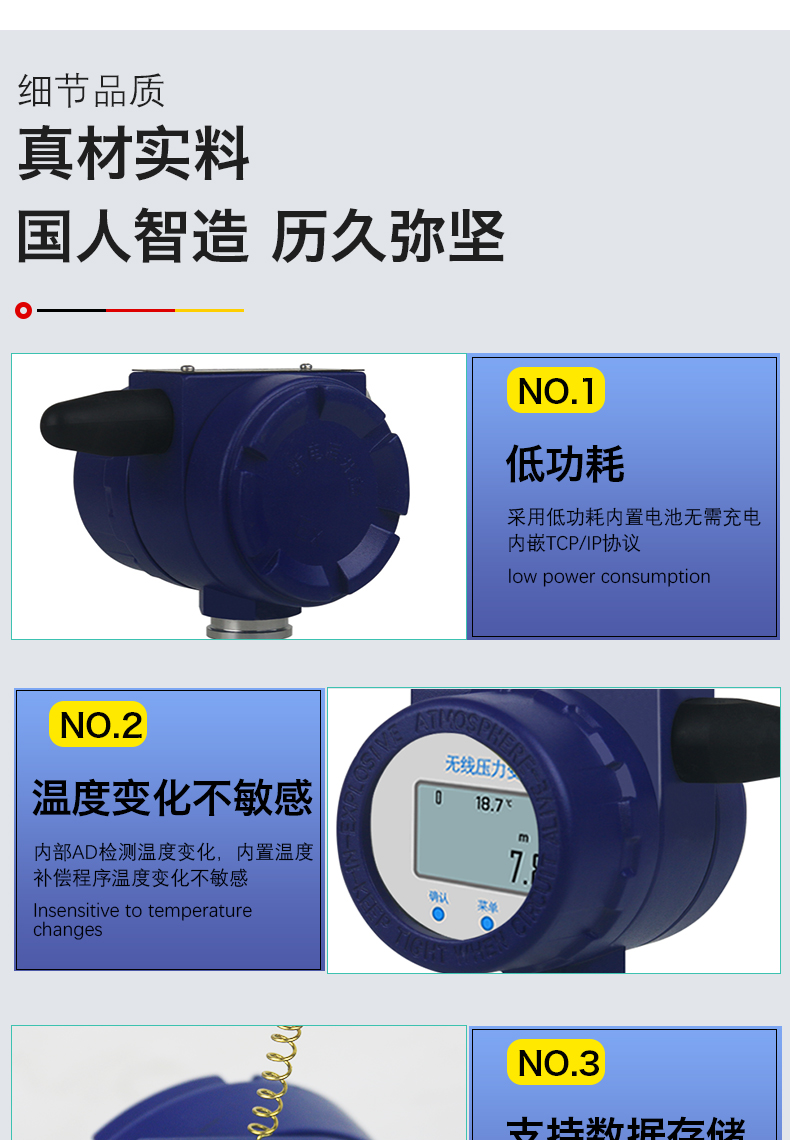

技术优势




 采用低功耗处理器

● 内嵌Cat1网通信模组,或LORA、NB

● 内嵌精密时钟、自动校时,与 Internet 时间同步

 高精度内部 AD 检测温度变化,内置温度补偿程序,对温度变化不敏感。

● 专用上位机软件设置参数

● 内嵌看门狗,不死机

  支持深度休眠,按键唤醒功能

● 支持数据存储功能

● 具有数据存储,数据补发功能

● 锂离子电池供电

● 具有电池电量低短信报警功能

 外壳防护等级:IP65

 具有防反接、防浪涌、防震、防潮、防雨、防有害气体功能。
