什么是绝压压力表

因为专业 所以卓越 | [在线咨询]
什么是绝压压力表
表压指的是管道压力,指的是用压力表、真空表、U形管等仪器测出来的压力,又叫相对压力,“表压力”以大气压力为起点,符号为Pg。
2.绝压:
直接作用于容器或物体表面的压力,称为“绝对压力”,绝对压力值以绝对真空作为起点,符号为PABS(ABS为下标)
3.关系:
绝对压力其实就是指表压加上当地大气压(一般加一标准大气压即可101.3Kpa)
绝压=表压+一个大气压
如果是MPa单位 绝压=表压+0.1MPa
表压=绝对压力-大气压力
真空度=大气压力-绝对压力
以绝对真空为基准测得的压力为绝对压力,以大气压力为基准测得的压力为表压或真空度
压力后面带G表示表压,带A表示绝压
表压g=gauge,指的是系统上压力表的压力指示。也可以简单理解为,把一个压力表放在大气压下,这时压力表显示为零。这时候的表压显示为0。要是这个表压的压力上升,上升的数值就是表压。
绝对压力a=absolute,是以绝对压力为数值表示

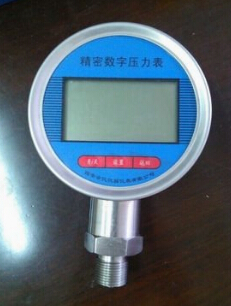

压力表

环境的大气层压力近似等于0.1MPa(每平方厘米1千克,也称1公斤压力)。
表压就是以一个大气压下为0开始计量压力。
绝压是绝对压力计量,以真空下为0开始计量压力,在大气环境中绝压显示是0.1MPa(每平方厘米1千克)。绝压=表压+0.1MPa。使用情况要根据需要选用,一般情况都是用的绝压表.
绝压压力表的技术参数及要求:
绝压压力表的压力测量与大气压的波动无关,绝压压力表适合测量气体和液体。
公称直径:Φ70 Φ110 Φ160 Φ250mm
精度等级:0.4、1.0、1.6、2.5
量程:0~16Kpa 、0~2500Kpa
安装形式:径向 轴向
防护等级:IP68
表壳材质:304SS、316SS、碳钢、铝
测量元件材质:1、精度0.4级 铜合金、50CrV
2、精度1.0~2.5级 铜合金、1Cr、316SS等
表蒙:安全玻璃
压力接口:径向或轴向G1/2、M20*1.5或约定的特殊要求
工作压力:静负荷用至测量上限值的3/4倍,交换负荷用至测量上限值的2/3倍,短时压力用至测量上限值。
工作条件:环境及工作介质温度应不超过-40~70℃(精度0.4级)或-50~160℃(精度1.0~2.5级);相对湿度≤80%
备注:绝压表壳背面的螺丝严禁松动。 环境的大气层压力近似等于0.1MPa(每平方厘米1千克,也称1公斤压力)。
表压就是以一个大气压下为0开始计量压力。
绝压是绝对压力计量,以真空下为0开始计量压力,在大气环境中绝压显示是0.1MPa(每平方厘米1千克)。绝压=表压+0.1MPa。使用情况要根据需要选用,一般情况都是用的绝压表 水泥地上,用这个表

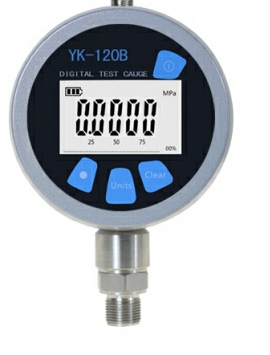

压力表
绝压变送器能测负压么?如果绝压变送器仅仅只能测绝压的话,那么负压又要用什么表来测量呢? 测量绝对压力,以绝度真空为0,相对于表压而言的 测量绝对压力,以绝度真空为0,相对于表压而言的,表压为0时绝压为0.10MPa 表压力加上大气压力就是绝对压力。它以绝对真空为零算起的。
绝对压力=表压力+大气压力
绝对压力=大气压力-真空压力
一般压力传感器压力表上所指出的气体压力,并不是代表气体的真实压力,而为超出大气之压力值,也就是说没有把大气压力计算在内。指示压力是以大气压力为零算起的。也叫表压力或计压力。简称表压。表压力=绝对压力-大气压。表压是相对于大气压而言。
“负压”是低于常压(即常说的一个大气压)的气体压力状态。www.lyibiao.com   www.369yb.com
