西安云仪谐振式密度计说明书

GB-DMR型谐振式密度计，广泛适用于管路，开阔的罐体容器和封闭的罐体容器中的介质密度检测。流体密度直接取决于传感器插入介质中音叉收到的振动频率。传感器内置温度传感器为其提供温度补偿。

    适用范围典型行业包括，石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。

传感器基于元器件振动原理工作，元器件部分为浸入被测液体中的音叉部分。音叉部分通过内在的固定于叉体底部一端的压电设备感应振动。震荡频率由固定于叉体另一端的二次压电设备来检测，然后通过顶部的电路放大信号。

    液体无论是在静止状态或流动状态均可精确测量。被测液体静止时的密度和被测液体流动时的密度与叉体震动频率密切相关，当被测液体密度发生变化时，叉体的振动频率也随之改变。通过以下方程，被测液体的密度可以被精确的计算出来。

D=K0+K1T+K2T2

D=未校准的被测介质密度(kg/m3)

T=振动频率(μs).

K0、K1、K2=常量

在密度检测过程中，GB-DMR音叉式密度计可以自动补偿温度对被测介质密度（D）的影响，压力对密度没有显著的影响。

① GB-DMR型音叉式密度计采用工业级高性能单片机集成电路，由微处理器进行完整的信号调节、计算和诊断功能，无需远程电子装置进行处理。精度高，稳定性好，抗干扰能力强。

②输入信号和输出信号完全隔离，便于用户进行系统的抗干扰设计。

③供电采用隔离电路设计，宽幅精密供电，耐冲击，抗干扰。

④.传感器信号采用光电隔离设计。

在线密度、浓度计，是使用声波频率信号源对金属音叉进行激励，并使音叉处于中心频率下自由振动，此频率与接触液体的密度有着相联对应关系，因而通过对频率的分析可测量液体的密度，再进行温补可消除系统的温漂； 而浓度则根据对应液体密度和浓度的关系式可计算出20℃温度下的浓度值。

音叉密度计用于测量罐体和管道中液体介质的密度。密度测量是产品生产工艺中重要的过程控制，音叉密度计可用作固含量或浓度值等其他质量控制参数的指示器。可满足用户对密度、浓度、固含量的多种测量要求。完全一体化的 “即插即用，免维护”式数字测量，可用于监测和控制。

主要应用于低腐蚀液体行业的生产过程控制及测量，如：油田炼、 食 品饮料、造纸业、电厂脱硫硝石灰浆、化工类的酸碱溶液、酒业、盐类、印 染等行业。

安装方式

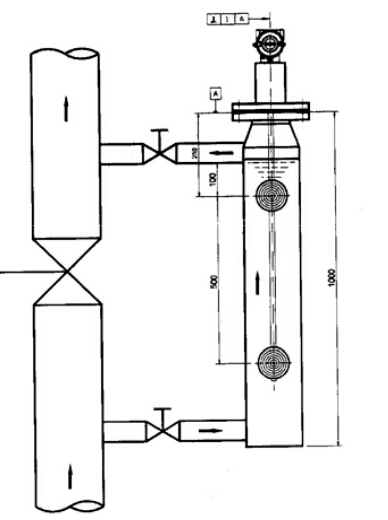

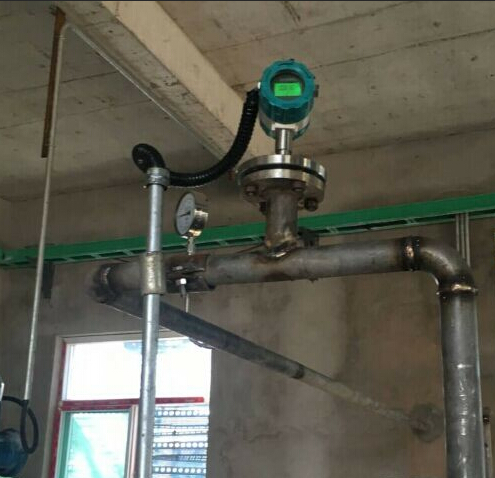

适用于管道安装或容器壁插入安装等多种方式，动态或静态都可测量，安装方式有法兰式及卡箍式。

1、采用4线制变送4-20mA输出

2、浓度值0-100.0% (20℃)显示（1位小数位）；五位密度值实时显示（四位小数位）；电流值及温度实时指示

3、可现场直接进入仪表菜单设定参数及调试，操作方便

4、具有纯水标定校准、测量值微调及温补功能

5、在线实时测量，可直接用于生产过程控制

6、接触液体部件全部为316不锈钢材料，安全，卫生，防腐性好。

信号模式： 4线制

输出信号： 4~20mA（有源输出）

电 源： 24VDC (外部不能加载电阻元件或串接PLC)

浓度范围：-10~100%(20℃)，按使用情况，可标定为某个量程段

密度范围： 0~3kg/m³，按使用情况，可标定为某个量程段

浓度精度： 0.5% ，分辨率：0.1%,，重复性：0.2%

密度精度： 0.003 g/ml , 分辨率：0.0001, 重复性：0.0005

防爆等级： 隔爆ExdII BT6

工作压力： <1Mpa

介质温度： 0~60℃（液态） 环境温度：-40~85℃

介质粘度： <2000mpa·s

振动式音叉在线密度计是我公司引进美国先进生产技术基于振动原理开发的新产品。产品设计采用插入式安装，广泛适用于管路，开阔的罐体容器和封闭的罐体容器中的介质密度检测，产品在泥浆，矿浆，蒸发器，溶剂分离，油品测量等领域都有了广泛的应用。流体密度直接取决于传感器插入介质中收到的振动频率。传感器内置温度传感器为其提供温度补偿。

振动式音叉在线密度计应用行业：

音叉密度计典型行业包括：石油化工行业，酿酒业，食品行业，制药行业和矿物加工（如粘土，碳酸盐、硅酸盐等），具体应用于以上行业中的多产品管道和罐体中的界面检测，搅拌混合物的密度检测，反应釜终点监测，离析器界面检测。

音叉密度计已广泛用于工业现场，它不怕挂料，不怕冲击，灵敏度高。它运用音叉的“共振”原理，在压电元件的驱动下产生振动，只有探杆周围被物料包围时振动幅度才急剧减少，从而产生开关动作。

工作原理：音叉密度计传感器是根据元器件振动原理而设计，此振动元件类似于两齿的音叉，叉体因位于齿根的一个压电晶体而产生振动，振动的频率通过另一个压电晶体检测出来，通过移相和放大电路，叉体被稳定在固有谐振频率上。当介质流经叉体时，因介质质量的改变，引起谐振频率的变化。

振动式音叉在线密度计产品特点：

1、插入式设计，即插即用2、连续在线测量3、无活动部件，免维护4、对具体工况做防腐设计5、化温度补偿6、过防爆认证（Exd II CT4）7、做长杆型设计（最长可做2m）8、存在少量固体或气泡9、境振动不敏感10、式短杆型适用于高压管道（*压力20Mpa）

西安云仪仪器仪表有限公司在线密度计可对各种液体或液态混合物在线进行密度测量。在石化行业可广泛应用于石油、炼油、调油、油水介面检测;在食品工业用于葡萄汁、番茄汁、果糖浆、植物油及软饮料加工等生产现场;奶制品业;造纸业;黑浆、绿浆、白浆、碱溶液的测试;酿酒酒精度;化工类的尿素、清洁剂、乙二醇、酸碱及聚合物密度的测试。还可应用于采矿泥浆、盐水、钾碱、天然气、润滑油、生物制药等等行业。
