防爆压力变送器的特点

LNG专用压力变送器，LNG专用压力传感器是专门针对LNG低温-165℃液体，同时具有高爆炸危险而设计的，采用进口特优材料，先进的MEMS技术工艺加工成一体化压力芯体，配合精密处理电路，同时采集压力和温度信号进行补偿，输出4-20mA，0-5VDC，1-5VDC，0-10VDC标准信号，具有精度高、抗干扰、过载和冲击能力强、防潮性和长期稳定性好等特点。备有多种压力接口和电气接口供客户选配，以满足各种工业过程的压力测量。本安防爆和隔爆可选择。

产品用途：

LNG低温压力测量、CNG压力测量

天然气控制系统、天然气压缩机、加气机

油井平台、井口压力设备、防喷器、管道设备、矿井

油罐、油品的存储和运输监测、石油化工设备、炼油

氧气传输系统和管道、氢气设备

电站、锅炉、热电机组等

石化、环保、空压、轻工、机械、冶金

其它有防爆要求的压力测量环境。



平膜型防爆压力变送器产品概述：

PT124B-283型齐平膜防爆压力变送器，测量端采用特殊处理坚固的齐平膜片，被测介质中坚硬微粒不会损坏隔离齐平膜片。结构紧凑、耐腐蚀，抗震动、抗微粒冲击、宽范围温度补偿。选用防爆外壳，带LCD显示。特别适用于高粘稠物或有微粒的流体压力测量。如聚安脂设备、造纸、油漆、制药等领域。

平膜型防爆压力变送器特点：

测量端采用特殊处理坚固的齐平膜片

选用防爆外壳，带LCD显示

本质安全防爆

结构紧凑，安装方便

耐腐蚀，抗震动、抗微粒冲击

宽范围温度补偿。

适用于高粘稠物或有微粒的流体压力测量

技术规格：

量程：0～1MPa～100MPa

综合精度：0.25%FS, 0.5%FS

输出信号：4-20mA； 0-5V；0.5-4.5V

供电电压：24(12-36V)DC

防爆等级：ExiaII CT4

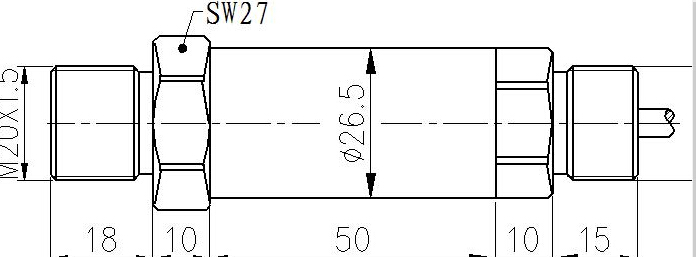

压力连接：M20x1.5螺纹、卡箍、法兰多种安装方法可选择

压力变送器的应用范围越来越广泛，使用过程中需要解决的问题也逐渐凸显出来，这就要求具有高水平的安装、使用和维护技术人员，掌握正确的使用方法，在使用过程中，能够及时诊断故障并采取措施，有效排除压力变送器的故障，确保设备的正常运行。

压力变送器是一种接受压力变量,经传感转换后,将压力变化量按一定比例转换为标准输出信号的仪表。变送器的输出信号传输到中控室进行压力指示、记录或控制。压力变送器是一种将压力变量转换为可传送的标准输出信号的仪表，而且输出信号与压力变量之间有一定的连续函数关系（通常为线性函数）。主要用于工业过程压力参数的测量和控制。

压力变送器在安装过程中可能出现的问题及解决方法：

⑴检查变送器电源接线是否正确，接线是否有松动现象，确保接好线并拧紧。变送器负载的输入阻抗应符合 RL ≤ ( 变送器供电电压 -12V)/( 0.02A) Ω 。

⑵实际压力是否超过压力变送器的所选量程，重新选用适当量程的压力变送器。

⑶压力传感器是否损坏，严重的过载有时会损坏隔离膜片，需发回生产厂家进行修理。

⑷接线是否松动；接好线并拧紧。

⑸电源线接线是否正确，电源线应接在相应的接线柱上。

压力变送器在安装时需要注意的八个方面：

1、安装压力变送器时要按照正确的连接线图来正确连接。

2、在安装使用压力变送器时需要对压力变送器进行检测，进行计量检定，以防止压力变送器在运输途中损坏或震动，以破坏测量的准确度。

3、压力变送器应垂直于水平面安装；

4、压力变送器测定点与压力变送器安装处在同一水平位置。

5、为保证压力变送器不受震动的影响应加装减振装置及固定装置。

6、为保证压力变送器不受被测介质高温的影响，应加装充满液体的弯管装置。

7、保证密封性，不应有泄漏现象出现，尤其是易燃易爆气体介质和有毒有害介质。

8、注意保护变送器引出电缆。在工业现场使用时，建议使用金属管保护或者架空    www.lyibiao.com   www.369yb.com
