电磁流量计一般怎么接线？

电磁流量计一般怎么接线？

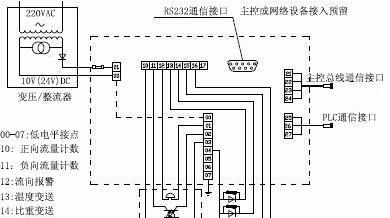

电磁流量计的接线分为两个部分，内部接线与外部接线。

内部接线一般为5根线，传感器与转换放大器的连接。XY，ACB，即砺磁线圈接线二根，XY，电极接线　ACB，二根为电极接线AB，一根为接地C。

外部接线一般为电源接入端。二线的信号输出线六根，一般为4－20MA输出线二根，RS232通讯线二根，RS485通讯线二根。筒体上还有接地端子线。
购买产品安装时一般只要打开表盖按说明书进行外部接线即可，不复杂。但如果管道是全塑管不导电时，则要妥善做好接地，以免出现流量不准或漂移现象。接地点应远离大型用电器,避免地电流串入流量计,造成干扰源。在安装过程中还应注意，焊接时千万不可碰伤流量计里面的电极和橡胶衬里（电极一般为两粒白色金属点），安装流量计时,法兰之间应加橡胶垫圈,以防漏水。
