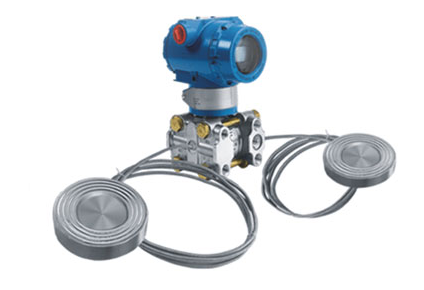

产品名称：电容式远传差压变送器

产品型号：YDK322-IC

输出显示特点：四位制数字显示、五位LCD液晶显示、指针式。


生产厂家：西安云仪仪器仪表有限公司

销售热线：029-88643194 88612256（量大可优惠）

详情咨询：http://www.369yb.com/product-115.html

YDK322-IC型远传差压变送器为避免侧介质直接与变送器的隔离膜片接触提供了几种可靠的测量方法，带远传装置的变送器适用于下列情况
    1. 需要将高温介质与变送器隔离。
    2. 被测介质对变送器敏感元件有腐蚀作用
    3. 悬浮液体或高黏度介质
    4. 被测介质由于环境或流程温度变化而固化或结晶
    5. 更换被测介质需要严格净化测量头测量头必须保持干净

技术参数
输出：
  模拟量：二线制4～20mADC
  数字量：两线制4～20mADC并叠加符合HART协议的过程变量数字信号。
电源：供电电压12.5～45VDC
负载限制：回路最大负载电阻Rmax取决于供电电压。HART通讯要求负载电阻不低于250Ω，不高于600Ω
通讯距离：最大通讯距离为1.5Km，多站通讯最多可接15台智能变送器。
输出显示：四位制数字显示、五位LCD液晶显示、指针式。
防爆形式：
  本安型：ExiaII CT5
  隔爆型
零点迁移范围：零点可随意正迁移或负迁移，但不得使设定的测量范围上下限和量程超出极限值。
温度范围：环境温度：-40～85℃（选用LCD指示表时为-20～70℃）
测量介质温度：-40～104℃
远程装置灌充液（工作温度）：
  硅油：-29～+149℃
  惰性油：-18～+204℃
压力极限：
   螺纹式：3.45Kpa（绝压）～13.78MPa
   法兰式：3.45Kpa（绝压）法兰额定压力
   插件式：3.45Kpa（绝压）法兰额定压力
   扁平式：3.45Kpa（绝压）法兰额定压力
相对湿度：5～98%RH
启动时间：5秒内启动
容量变化量：小于0.16cm3
阻尼调整：时间0.20～25秒

性能指标
参考条件：在无迁移、毛细管长1.53m灌充硅油、316不锈钢膜片的条件下
温度影响：远传装置（典型情况）一侧有（毛细管1.53m的远传表远传装置）
扁平式：误差小于0.62Kpa/55℃，使用灌充硅油毛细管每增加1.53米误差增加0.20Kpa
螺纹式和法兰式：误差小于1.99Kpa/55℃，使用灌充硅油毛细管每增加1.53米误差增加0.62 Kpa
振动影响：在任何轴向可经受频率达200Hz的振动，引起的误差为±0.05%URL
电源影响：小于所调量程的0.005%/V
负载影响：无负载影响
安装位置影响：大致250Pa零点迁移，可通过校准消除，无量程效应。
射频干扰影响：在频率30-1000MHz及最大场强10V/m的条件下，引起漂移为所调量程的±0.1%
