产品摘要:

ZFC-C插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上,针对管道式电磁流量计在大管道上安装困难、费用大等缺陷,根据尼库拉磁(NIKURADS)原理,用电磁方法通过测量流体的平均流速,从而获得流体的体积流量。特别是采用了带压开孔,带压安装技术后,插入式电磁流量计可在不停车(水)的情况下安装,也可在铸铁管、水泥管、PE管上安装。插入式电磁流量计的研制成功,为流体流量的检测提供了一种新的手段


产品描述

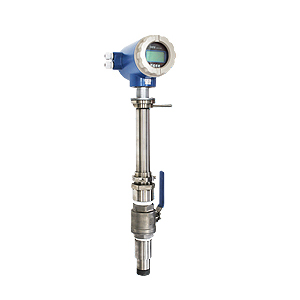

 插入式电磁流量计

ZFC-C插入式电磁流量计概述

ZFC-C插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上,针对管道式电磁流量计在大管道上安装困难、费用大等缺陷,根据尼库拉磁(NIKURADS)原理,用电磁方法通过测量流体的平均流速,从而获得流体的体积流量。特别是采用了带压开孔,带压安装技术后,插入式电磁流量计可在不停车(水)的情况下安装,也可在铸铁管、水泥管、PE管上安装。插入式电磁流量计的研制成功,为流体流量的检测提供了一种新的手段。

ZFC-C插入式电磁流量计特点

1、耐腐蚀全不锈钢材质、ABS全模具生产探头

2、体积小、重量轻、安装方便、维护量小

3、转换器采用优化设计,结构紧密,容易电气安装,转换器和传感器具有互换性,可自由变更测量范围(0.5m/s~10m/s)。

4、仪表应用“自动归零”原理,消除电化学干扰信号,零点自稳。

5、转换器和传感器具有多种防护等级及安装方式,有适用于潜水安装的IP68等级。

6、适用于水、污水、酸、强碱等导电率在5μs/cm以上的液体流量检测,特别适用于供排水管道的流量测量。

7、流量的测量只与插入深度有关,故该流量计通用性广、互换性强,一种型号就可适用于多种规格管道的流体测量要求。插入式电磁流量计在大管道流量检测中,具有绝对的安装优势与价格优势,特别适合大中口径管道流量测量

8、测量范围大,测量不受温度、密度、压力、粘度、导电率等变化的影响,压力损失为零

9、能够在不断流的情况下进行安装、拆卸,为用户的检修带来了方便

10、采用先进的加工工艺,固态封装、耐震动、寿命长等特点,使仪表具有良好的测量精度和稳定性

11、数字通讯输出:RS485、RS232、HART、Modbus

插入式电磁流量计详细参数



仪表规格

简易插入式

球阀插入式

拆装方式

断流后拆装

不需断流,关闭球阀后即可拆装

仪表型号

A型

B型

精确度

±1.5%

±1.5%

公称通径

DN300-DN3000

DN300-DN3000

可测最低流速

0.1米/秒

0.1米/秒

可测最高流速

15米/秒

15米/秒

量程比

1:20,可按客户要求订制

1:20,可按客户要求订制

显示器

可选

可选

输出信号

4-20mA

4-20mA

通讯接口

可选RS485

可选RS485

供电电源

220VAC,允差15%或+24VDC,纹波≤5%

220VAC,允差15%或+24VDC,纹波≤5%

防爆等级

可选Exd[ia]qIICT5

可选Exd[ia]qIICT5

防护等级

IP65,可选IP68

IP65,可选IP68

整机功耗

6.5W

6.5W

测量体(传感器)材质

304不锈钢

304不锈钢

测量元件(电极)材质

316L不锈钢

316L不锈钢

温度范围

<130℃

<130℃

环境温度

-20℃~70℃

-20℃~70℃

 常用流速-流量对照表流速(m/s);流量(m3/h)口径(mm





        0.5

1

2

3

4

5

6

7

8

9

10



300

127

254

509

763

1017

1272

1526

1780

2035

2289

2545

350

173

346

692

1039

1385

1731

2077

2423

2769

3116

3464

400

226

452

904

1356

1809

2261

2713

3165

3617

4069

4523

450

286

572

1145

1717

2289

2861

3434

4006

4578

5150

5725

500

353

707

1413

2120

2826

3533

4239

4946

5652

6359

7069

600

509

1017

2035

3052

4069

5087

6104

7122

8139

9156

10180

700

692

1385

2769

4154

5539

6924

8308

9693

11078

12463

13847

800

904

1809

3617

5426

7235

9043

10852

12660

14469

16278

18086

900

1145

2289

4578

6867

9156

11445

13734

16023

18312

20602

22891

1000

1413

2826

5652

8478

11304

14130

16956

19782

22608

25434

28260

1200

2035

4069

8139

12208

16278

20347

24417

28486

32556

36625

40694

1400

2769

5539

11078

16617

22156

27695

33234

38773

44312

49851

55390

1600

3617

7235

14469

21704

28938

36173

43407

50642

57876

65111

72346

1800

4578

9156

18312

27469

36625

45781

54937

64094

73250

82406

91562

2000

5652

11304

22608

33912

45216

56520

67824

79128

90432

101736

113040

2200

6839

13678

27356

41034

54711

68389

82067

95745

109423

123101

136778

2400

8139

16278

32556

48833

65111

81389

97667

113944

130222

146500

162778

2600

9552

19104

38208

57311

76415

95519

114623

133726

152830

171934

191038

2800

11078

22156

44312

66468

88623

110779

132935

155091

177247

199403

221558

3000

12717

25434

50868

76302

101736

127170

152604

178038

203472

228906

254340

 ZFC-C插入式电磁流量计安装:
传感器安装上游直管段不低于5D(D表示管径),下游直管段不低于2D
安装方式如下:
1、垂直安装   传感器插入管道时应与管道断面的垂直直径夹角小于5°,适用于测量管道振动小的清洁介质。
2、倾斜安装   其传感器的轴线与被测管道的轴线夹角为45°,适用于大管径且测量介质中含有其它杂质的液体流量测量,该安装方式水阻小,不宜缠挂。
传感器插入点有两种方法:一是插入到被测管道的中心轴线上(即1/2倍的管径);二是插入到管道内壁为管道的1/4处。
传感器的安装
1、清理被测管安装底座的焊渣和毛刺。
2、关掉上游流量控制阀门或采用低压供水。
3、将DN50球阀安装到安装底座上,注意球阀的长空腔向上,检查球阀是否能全开、全关,将压紧螺纹座、压紧螺母和橡胶密封圈安装到球阀上,松开定位螺母,将传感器插入杆通过球阀插入被测管道,同时应注意传感器方向标志杆指向应和流体流向一致。
