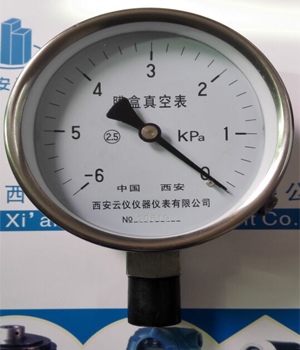

膜盒压力表
产品名称:
膜盒压力表型号:
YE-100 YE-150价格:
电议最小起订量:
1
产品摘要:
膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。
- 产品描述
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。
膜盒压力表的测量范围在-80~60000Pa,但是要根据不同的压力量程选用不同的膜盒压力表，压力在-1600Pa~60000Pa时建议选用圆盘式膜盒压力表，如果压力在-80Pa~1000Pa中间时建议选用矩形膜盒压力表。
1.结构原理
膜盒压力表由测量系统(包括接头、波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。还有调零装置，可以方便调整零位。
2.规格参数
型号
结构形式
精确度%
测量范围（KPa）
YE-100
径向无边
±2.5
±1.5
0~1.6；0～2.5；0～4；
0～6；0～10；0～16；
0～25；0～40；-1.6~0；
-2.5~0；-4～0；-6～0；
-10～0；-16～0；-25～0；
-40～0；-0.8~0.8；
-1.2~1.2；-2～2；-3～3；
-5～5；-8～8；-12～12；
-20～20
YE-100T
径向带后边
YE-100Z
轴向无边
YE-100ZT
轴向带前边
YE-150
径向无边
YE-150T
径向带后边
YE-150Z
轴向无边
YE-150ZT
轴向带前边
注：特殊规格可定制。
3.使用环境条件：-25～55℃，相对湿度不大于80%
4.抗工作环境振动：V·H·3级
5.重量：0.5kg
