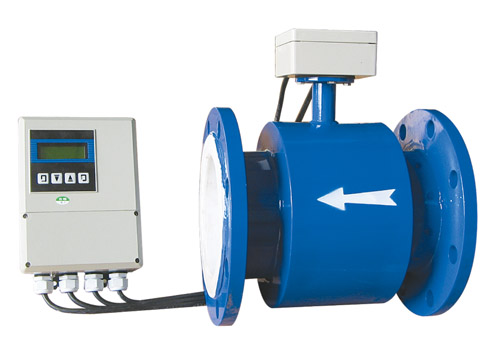

分体式电磁流量计

分体式电磁流量计详细信息

        分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。

分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。

分体式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。

分体式电磁流量计产品特点

１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；

２、测量管内无阻碍流动部件，无压损，直管段要求较低；

３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；

４、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达150：1;

５、转换器可与传感器组成一体型或分离型；

６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；

７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；

８、转换器采用表面安装技术(SMT)，具有自检和自诊断功能

9、适用于导电率大于5цs/cm导电流体的体积流量测量

10、测量管内无活动及阻流部件、压力损失小

11、具有不同材质的衬里和电极有良好的防腐性能

12、不受介质、密度、粘度、温度、压力和导电率的影响

13、低频矩形波励磁、不易受干扰性、能稳定可靠

14、转换器耗能低、安装简单方便、用户不需调试

ZFG-F分体式电磁流量计参考流量范围

ZFG-F分体式电磁流量计技术参数：

精度等级：±0.5％、±1％

衬里材质：聚氨脂、氯丁橡胶、聚四氟等

电极材质：不锈钢、哈氏合金、钛、铂铱合金等

连接方式：法兰夹装、法兰连接等

介质温度：0℃～70℃、0℃～130℃（0℃～180℃）

公称压力：1.0Mpa～32 Mpa

防护等级：IP65、IP68

防爆标志：ExibBT4

工作电压：220VAC、24VDC

执行标准：JB/T9248-2000 电磁流量计

公称通径系列DN：（mm）

四氟衬里：5,10,15,20,25,32,40……1200

橡胶衬里：10,15,20,25,32,40,50,65,80,100,125,150,200,250,300,350……2000

注：特殊规格可定制

精度等级：0.5级，1.0级

工作温度： 氯丁橡胶衬里：-20 ～+60℃；聚氨酯衬里：-20 ～+90℃聚四氟乙烯衬里：-30 ～+180℃

工作压力: DN10—DN65:2.5Mpa

DN80—DN150:1.6Mpa

DN200—DN1600:1.0Mpa

流量测量范围：流量测量范围对应流速范围是0.5～10m/s

电导率：电导率大于20µs/cm

输出信号及负载电阻：0～10mADC,0～1000Ω;0～1000Hz;不小于10KΩ

0/4～20mADC,0～500Ω;1～5V,0～5V,不小于10KΩ

电极材料：316不锈钢

防护等级：IP65

供电电源：220VAC±10%，50Hz±5% 24VDC±10%

直管段长度：上游≥5DN，下游≥3DN

连接方式: 流量计与配管之间采用法兰连接，法兰连接尺寸应符合GB9119-88的规定

环境温度：-25℃ ～+45℃ 相对湿度：5% ～95%

高压电磁流量计消耗总功率：小于25W-010-5166-1425

ZFG-F分体式电磁流量计接线图
