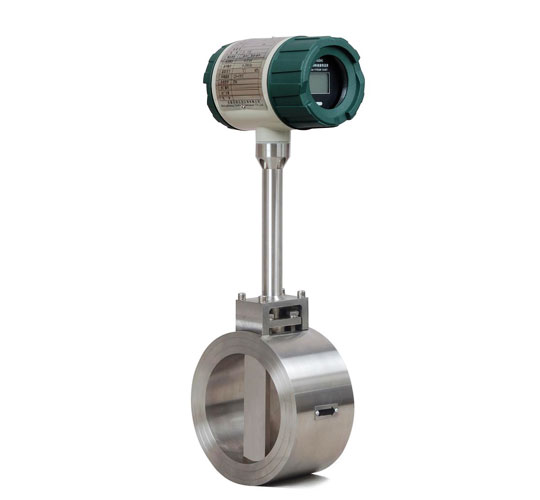

智能一体式涡街流量计
产品名称:
智能一体式涡街流量计型号:
LUGB
产品摘要:
智能一体式涡街流量计，是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中涡街流量计。
- 产品描述
智能一体式涡街流量计产品概述：
智能一体式涡街流量计，是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中涡街流量计。可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
智能一体式涡街流量计主要特点：
无可动部件，长期稳定，结构简单便于安装和维护
采用消扰电路和抗振动传感头，具有一定抗环境振动性能
采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正，提高测量精度
压力损失小，量程范围宽
采用EEPROM对累积流量进行掉电保护，保护时间大于10年
智能一体式涡街流量计详细参数：
公称通经（mm）
15，20，25，40，50，65，80，100，125，150，200，250，300
仪表材质
1Cr18Ni9Ti
公称压力（Mpa）
PN1.6Mpa；PN2.5Mpa；PN4.0Mpa
被测介质温度（℃）
－40～+250℃；－40～+350℃
环境条件
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级
测量液体：示值的±0.5
测量气体或蒸汽：
示值的±1.0、±1.5
量程比
1:10；1:15
阻力损失系数
Cd<2.6
输出信号
可选4-20mA或脉冲
供电电源
传感器：+12VDC、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
信号传输线
STVPV3×0.3（三线制），2×0.3（二线制）
安装方式
法兰夹持或一体化法兰连接
传输距离
≤500m
信号线接口
内螺纹M20×1.5
防爆等级
ExdIIBT6
防护等级
IP65
允许振动加速度
1.0g
智能一体式涡街流量计流量范围：
口径（mm）
液体测量范围（m3/h）
气体测量范围(m3/h)
DN15
1.2-6.2
5-25
DN20
1.5-10
8-50
DN25
1.6-16
10-70
DN32
1.9-19
15-150
DN40
2.5-26
22-220
DN50
3.5-38
36-320
DN65
6.2-65
50-480
DN80
10-100
70-640
DN100
15-150
130-1100
DN125
25-250
200-1700
DN150
36-380
280-2240
DN200
62-650
580-4960
DN250
140-1400
970-8000
DN300
200-2000
1380-11000
产品选型表：
型号
LUGB
管道式
LUCB
插入式
管径
20-300mm
介质
1
气体
2
压缩空气
3
液体
4
饱和蒸汽
5
过热蒸汽
输出信号
0
电压脉冲输出
1
4-20mAS输出
2
电池供电，现场液晶显示
3
4-20mA输出，现场液晶显示
防爆
B
本安防爆
无
精度
0.5
0.5级
1
1级
连接方式
1
法兰连接
2
法兰卡装
例如LWG-50-4-3-0.5-2 指法兰卡装，管径50mm ，电流输出液晶就地显示，精度1级涡街流量计。
