概述

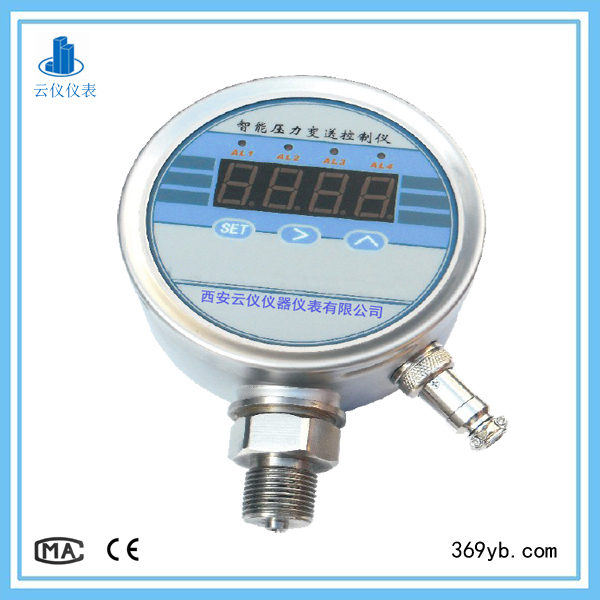

YK-102系列压力变送控制仪(也称为数字电接点压力表），采用美国进口压力传感器，以智能单片机为控制核心，是集成了压力测量，显示，模拟量变送输出以及报警输出为一体的高集成产品。

用途
YK-102具有测量精度高、结构紧凑、功能齐全、外型美观等特点，适合工业自动化控制、石化、市政工程、楼宇自控机械设备等场合

一、主要技术指标
◆工作电源：AC85～260V/DC24V

◆整机功耗：小于3W

◆采样速率：3次/秒

◆测量精度：0.2％FS±1

◆压力范围：-0.1~0~260MPa（范围内选择量程）

◆馈电输出：DC24V(25mA)

◆恒流源输出：0.82～2.48mA

◆温度漂移：≤0.02％FS/℃(典型值100ppm/℃ )

◆显示范围：-1999～9999

◆超限显示：“EEEE”

◆显示数码管：0.56英寸 红色 4位

◆触点容量：AC220V 3A

◆使用环境：0～+70℃；≤ 85% RH

二、数字压力控制仪接线

要实现控制220V电路，直接可以将压力控制仪当做一个开关，接220V电源线的一根，无需额外接继电器

要控制380V电路，接上交流接触器(选择触发电压220V的)，控制380V电路无需外接继电器
