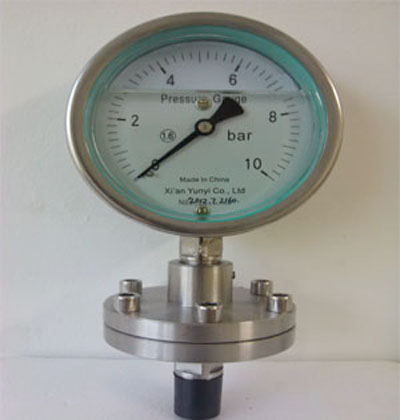

隔膜压力表
产品名称:
隔膜压力表型号:
YTP系列价格:
电议最小起订量:
1
产品摘要:
隔膜压力表适用于测量强腐蚀、高温、高粘度、易结晶、 隔膜压力表易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合
- 产品描述
隔膜压力表和耐震隔膜压力表是一种全密封的间接测量式压力仪表，主要用于测量气体、液体、粘度较大的酸性、碱性、醛化、氯化物等腐蚀性较强的介质压力。同时耐震隔膜压力表可用于环境震动剧烈的场所。
主要技术指标
1、精度等级 2.5级，1.6级，1.0级（高精度特殊的可定制）
2、测量范围（Mpa）-0.1-0-60(特殊规格请在订货时注明)
3、产品型号：YTP(隔膜压力表）/YTPN(耐震隔膜压力表）/YTPF（全不锈钢隔膜压力表）/YTPX(电接点隔膜压力表)/YTPXC(磁助式电接点隔膜压力表）等
4、隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。
5、法兰材料：不锈钢0Crl7Nil2M02(316)；不锈钢内衬氟塑料(316+F4)。
6、密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
7、隔膜压力表内部填充工作液（1）硅油
（2）根据客户需求填充
8、隔膜压力表工作条件（1）温度环境温度 - 20~+55℃等
（2）工作压力静负荷：用至测量上限值的3/4
交变负荷：用至测量上限值的2/3
8、连接尺寸（1）螺纹连接：M20*1.5(G3/8″ G1/2″) 等
（2）法兰连接：机械工业部标准JB81-5 《平焊钢法兰》
9、表盘直径φ60；φ100mm；φ150mm
10、工作温度：普通隔膜压力表：-25℃～55℃，耐高温隔膜压力表：0-600℃。
型号及规格代号
YTP/YTPF/YTPFN
YTPN/YTPX等
类别
表壳公称直径
60
￠60
100
￠100
150
￠150
代表
型式
-0.1~0；-0.1~0.06；-0.1~0.15,-0.1~0.3;
-0.1~0.5;-0.1~0.9;
-0.1~1.5;-0.1~2.4;
0~0.1;0~0.16;
0~0.25;0~0.4;0~0.6;
0~1;0~1.6;
0-2.5;0-4;0-6;0-10;
0-25;0-40;0-60;
0-100;0-160;
螺纹接头（膜片式）
A
敞开法兰
B
工字型法兰
C
角连接
D
螺纹接头（波纹管式）
代号
隔膜材料
F4
衬四氟
Ta
金属钽
C
哈氏合金
M
蒙乃尔合金
316
含钼不锈钢
YTP 100 A Ta 0~2.5MPa←完整型号、测量范围
注：法兰尺寸也可由用户提出其他标准尺寸供货。
订货须知
1、订货时请注明型号，名称，测量范围，接头螺纹尺寸，精度等级。
2、如有特殊要求，请在订货时详细说明。
隔膜压力表的隔膜材质的选择：对强酸类介质应该选用HC HB TA 膜片，最好要衬四氟，对强碱类要用316L膜片
