无线超声波液位计电气接线图

电气接线图
1.提示：分体式GPRS无线超声波物位计的探头和主机的连接电缆长度，请事先确定好足够的长度，不要到现场再用其他电缆连接。在现场再次连接电缆，会影响信号传输质量和强度。
2.接电源的时候，不要把交流电接到除交流电端子外的任何其他端子。否则会烧毁仪表电路或元器件。
3.485、232以及4-20ma的输出端子是不可以短路的，如果短路会引起内部电路烧毁的情况。

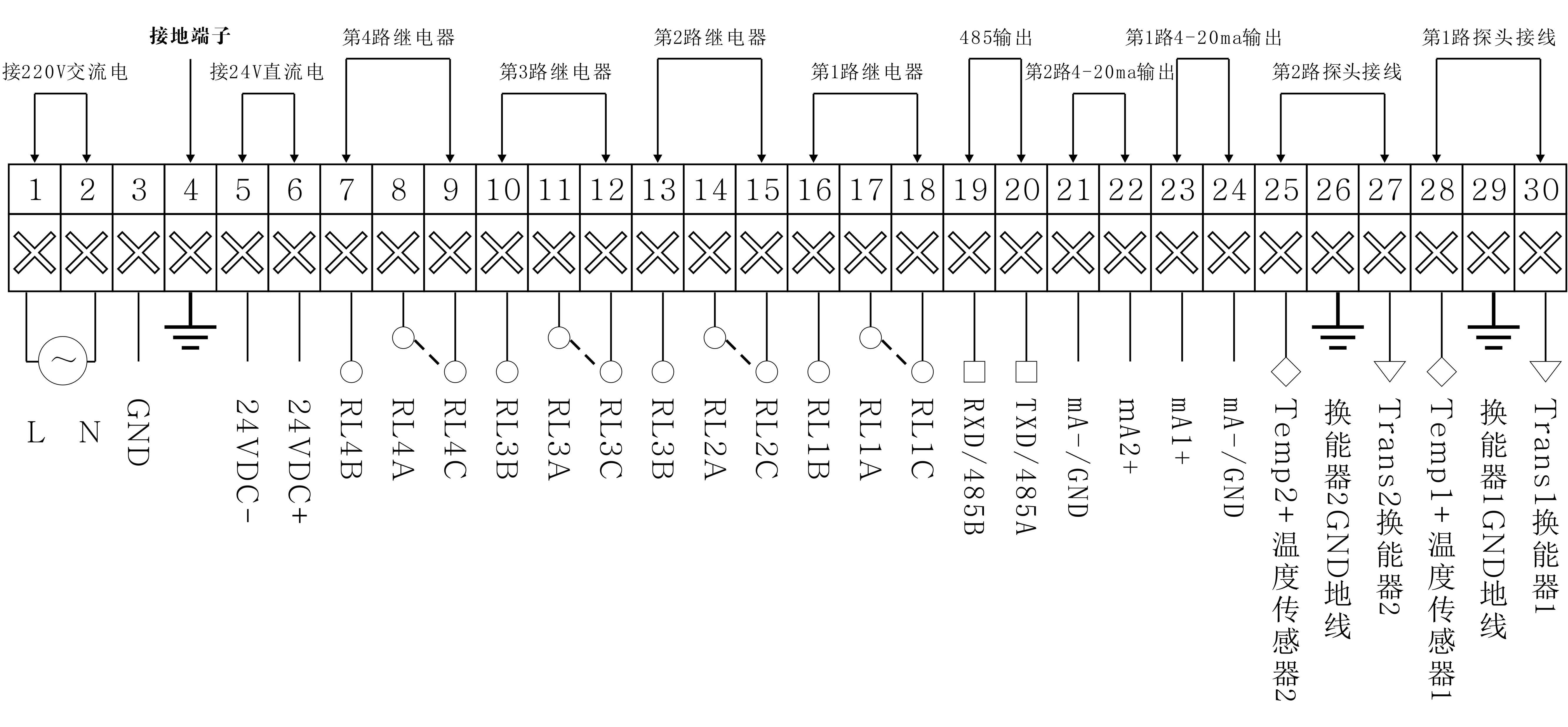

分体式标准型GPRS无线超声波物位计电气连接图：

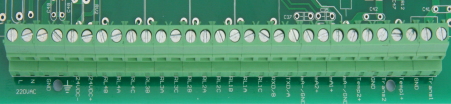

分体式标准型接线端子示意图

接线方法：
接  地：首先必须给仪表的接地端子真正接到大地上，不要跟其他设备共用地线端子。接4号端子。
换能器：红线：接 Trans1 换能器    蓝线： Temp 1 + 温度传感器+
        黑线： GND 地线
电流输出：“电流＋”接mA1 +;        “电流－”接mA- /GND
继电器：RLlnA与RLnB为常开;
        如果要继电器默认状态是“常开”，接线就接RLlnA与RLnB。
        RLnA与RLnC为常闭
        如果要继电器默认状态是“常闭”，接线就接RLlnA与RLnC。
电源线：电源是交流电：接L，N
        电源是直流电：24V＋ 接24VDC+ ，GND接24V DC-
