3051差压压力变送器接线图

3051差压压力变送器接线的时候，信号端子位于电器盒的一个单独舱内。拧下表盖就可接线。上面端子是信号端子，下面的端子是测试表端子。测试端子一般是厂家出厂前用来出厂测试的，电源是通过信号线送到变送器的，无需另外接线。

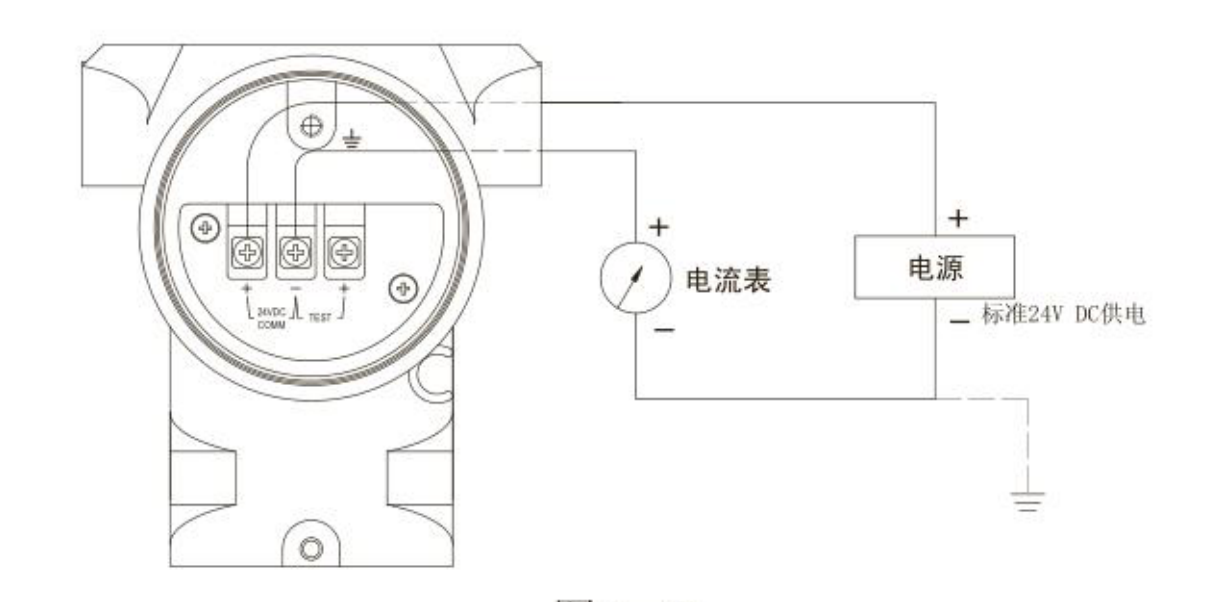

                                                               3051差压压力变送器接线图
