LFC系列音叉式物位开关

因为专业所以卓越 | [在线咨询]

LFC系列音叉式物位开关

LFC系列音叉式物位开关是一种通用型的物位限位开关。音叉式物位开关不受介质电参数以及湍流、搅动、气泡、振动等因素的影响，无活动部件，因此无需维护和调整，是复杂工况下物位开关的理想选择。
工作原理
透过压电晶片驱动音叉棒，并且由另外一压电晶片接受振动讯号，使振动讯号得以循环，并且使感应棒产生共振。当物料与感应棒接触时，振动讯号逐渐变小，直到停止共振时，控制电路会输出电气接点信号。
产品特点
◆ 适应性强：被测物料不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。
◆ 免于维护：由于音叉限位开关的检测过程由电子电路完成，无活动部件，所以一经安装投运便不需要维护。
◆ 不需调校：由于音叉限位开关的检测不受被测介质电参数及密度的影响，所以无论测量何种液体都不需现场调校
典型应用对象：
◆自来水、矿泉水、汽柴油
◆可产生气体的液体
◆纸浆、胶水、染料、化工
◆啤酒、啤酒发酵剂、饮料
◆废水、泥浆、酸、碱溶液
◆流动性好的固体粉料、小颗粒
音叉式物位开关技术参数:
1.供电电压：直流24VDC或交流220VAC，50/60Hz；
2.功耗：直流供电时：0.25W(24V 时)；
3.交流供电时：1.5W(220V 时)；
4.工作温度：标准型：-40～80℃；中温型：-40～130℃；
5.环境温度：-40～70℃；
6.工作压力：-0.1～2.5MPa；
7.介质密度：≥0.7g/cm3；
8.液体粘度：≤10000mm2/s；
9.输出方式：直流24V 供电时为NPN 集电极开路输出(350mA 本安型产品≤50mA)；
10直流24V 供电时为继电器触点输出(AC220V 0.5A)；
11.交流220V 供电时为两线制输出(带220V，4.4W~77W 负载，不能太小，不能太大，即负；
12.载工作电流≥20mA)；
13.电气接口：M20×1.5；
14.防爆等级：隔爆型：dIIBT4；
15.本安型：iaIIBT4；
16.防护等级：IP65；
17.过程连接：螺纹安装、法兰安装；
HG20592～20635-97 DN40 以上，其他法兰标准(如GB、JB/T、HGJ、ANSI、DIN 等)请用户在订货时注明。
18.叉体长度：128～2000mm；
19.接液材质：不锈钢。

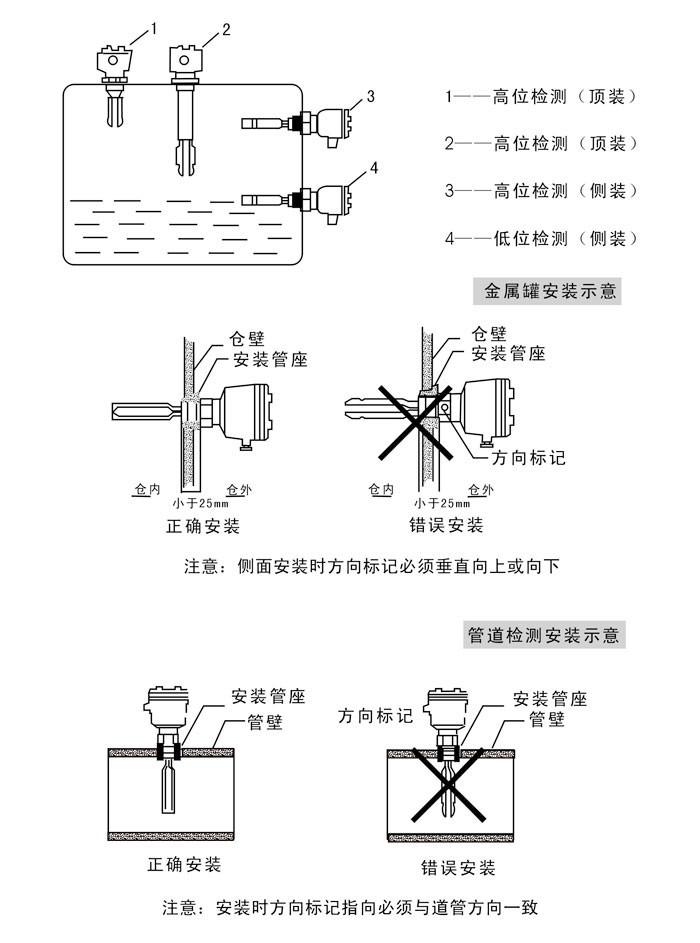

音叉物位开关安装要求：
音叉式物位开关通常采用侧装（在仓壁侧面安装）方式安装与仓体侧壁对料位高度进行上下限位置的检测；当仓体不便侧面开孔时可采用顶装（在仓的顶部安装）方式安装，位置应选择能避开进料时物料冲击的位置；亦可安装与管道上防止泵的无料运行。
