导波雷达物位计安装要求

因为专业 所以卓越 | [在线咨询]
导波雷达物位计安装要求
导波雷达物位计安装要求

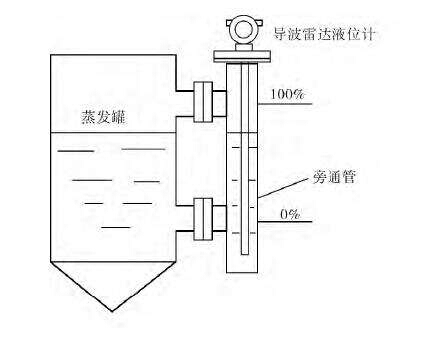

导波雷达物位计


雷达液位计对液体、颗粒及浆料连续物位测量。导波雷达液位计应用于水液储罐、酸碱储罐、浆料储罐、固体颗粒、小型储油罐。各类导电、非导电介质、腐蚀性介质。如煤仓、灰仓、油罐、酸罐等。
导波雷达液位计安装要求

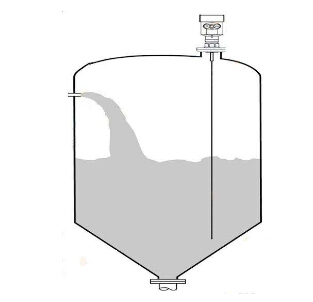

1.要避开进料口,以免产生虚假反射。
2.传感器不要安装在拱形罐的中心处(否则传感器收到的虚假回波会增强),也不能距离罐壁很近安装,最佳安装位置在容器半径的1/2处。
 雷达物位计

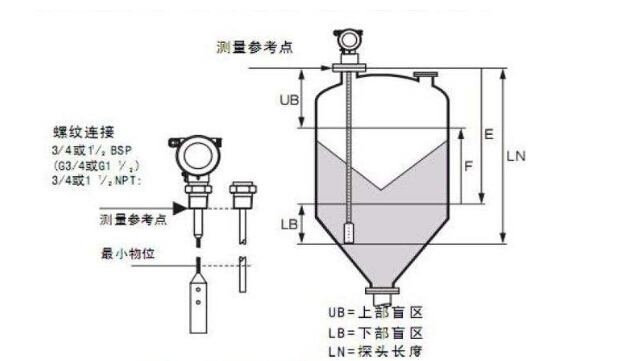

导波雷达液位计安装位置
1.距离罐壁的距离建议为罐直径的1/6-1/4(至少300mm,混凝土罐至少400mm)
2.不要安装在金属罐中间
3.不要装在下料口处
4.选择探头长度时,注意探头底部距罐底约大于30mm
5.注意介质温度
导波雷达物位计可采用螺纹连接,螺纹的长度不要超过150mm,还可以采用在短管上安装。理想的短管直径小于150mm,高度小于150mm,若安装于较长的短管上,应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。
DN200或DN250的安装于短管内安装
当仪表需要安装于直径大于200mm短管时,短管内壁产生回波,在介质介电常数低的情况下会引起测量误差。因此,对于一个直径为200mm或250mm的短管,需要选一个带“喇叭接口”的特殊法兰。尽量避免安装在直径大于250mm的短管上。
在塑料罐上安装注意事项
导波雷达物位计无论是缆式或杆式若想仪表工作正常,过程连接表面应为金属。当仪表装在塑料罐上时,若罐顶也是塑料或其它非导电材质时,仪表需要配金属法兰,若采用螺纹连接,需配一块金属板。
