电磁流量计的输入输出信号

因为专业所以卓越 | [在线咨询]

电磁流量计的输入输出信号

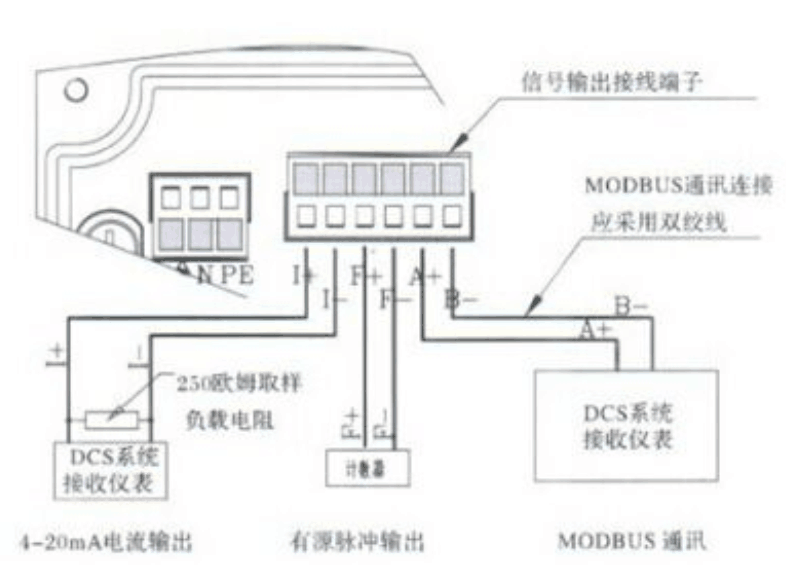

1、电磁流量计电流输出信号

电磁流量计的的电流范围4-20mA/测量量程***m³/h/有源无源选择极性选择/时常数/小流量切除

电流信号通常是4-20MA的，最好先进，信号隔离器再进进PLC 模拟量模块输入端子，这样可以防止干扰。电磁流量计的电流信号输出和其他的4-20mA一样，都是模拟电流，在一定的流量范围内对应电流信号，输出实时的瞬时流量

2、电磁流量计频率输出信号

脉冲频率信号是用来控制使用，比如定量或者单片机要显示累积流量等相关的控制才会用到脉冲，模拟信号只能显示瞬时流量。

脉宽选择、对称、自动、固定/量程≤10KHz/测量量程***m³/h/极性选择/时常数/小流量切除

3、电磁流量计脉冲信号

脉冲频率信号是用来控制使用，比如定量或者单片机要显示累积流量等相关的控制才会用到脉冲，模拟信号只能显示瞬时流量。

流量计显示的累积流量的累积方式，一般有三种累积方式：正累积（只累积正的）、平衡累积（正向流加，负向流减）、负累积（只累积负的），如果流量计显示的是平衡累积，当有倒流时会出现累积流量偏差。脉冲输出的只是正累积。

脉宽选择、对称、自动、固定/脉冲单位/测量量程***m³/h/极性选择/时常数/小流量切除

4、电磁流量计状态输出信号

模式选择/流向/过载/计数器达预算值/空管报警/出错/常开常用的选择

5、电磁流量计限位开关

流速/流量/线圈温度/电导率/诊断值/极性选择/常开常用选择

6、电磁流量计控制输入信号

保持某输出或所有输出/保持某计数器或所有计数器/复位某计数器货所有计数器/某输出或所有输出为零/量程转换/出错复位
