孔板流量计在煤炭行业的使用案例
孔板流量计按国标规定进行设计、制造和检定的标准孔板无需实流标定，精度高、结构简单、制造成本低，但压力损失在所有标准节流装置中最大，不适用于要求压力损失小的情况，标准孔板广泛用于石油、化工、冶金、电力等行业。
欢迎咨询18992849352       http://www.369yb.com/70.html
案例：某矿地面泵站使用孔板流量计，孔板水柱差压为225mmH2O（1mmH2O=9.8Pa），管道负压为－28．4kPa，浓度23％，温度18℃；当地大气压为94kPa，管道为DN600，孔板系数为10．6176。试计算标况混合流量和纯流量？
计算过程如下：
1）绝压。
Pj＝当地大气压－管道负压＝94－28．4＝65．6kPa
2）压力修正系数。

 3）浓度修正系数。

4）温度修正系数。

 5）标况混合流量。

 6）标况纯流量。

如按照简易公式计算得到的流量值：

与标况流量的误差为：

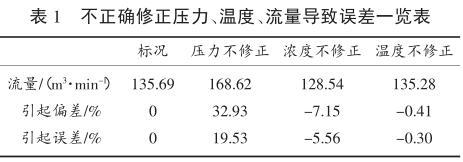

        以下将压力、浓度及温度在流量计算中不修正引起的流量误差做一汇总（表 1）。
不正确修正压力、温度、流量导致误差一览表

        因此，对于瓦斯抽采用人工孔板计量比对，标况流量计算必须考虑压力、浓度、温度的修正系数。作为在线计量的各种流量传感器，一般要求流量误差不大于±3％F．S．。如不对孔板按照标准公式计算，其偏差将动辄在 10％以上，将失去对比意义。
