密度计说明书

MH5300系列智能在线密度计,采用原装进口RoseMount多参数共面法兰传感器,对各种液体或液态混合物进行在线密度测量。在石化行业可广泛应用于石油、炼油、调油、油水介面检测；在食品工业用于葡萄汁、番茄汁、果糖浆、植物油及软饮料加工等生产现场；奶制品业；造纸业；黑浆、绿浆、白浆、碱溶液的测量；酿酒酒精度；化工类的尿素、清洁剂、乙二醇、酸碱及聚合物密度的测量。还可应用于采矿盐水、钾碱、天然气、润滑油、生物制药等行业。

主要特点

1、采用一体化结构的两线制变送器，无活动部件维护简单.

2、五位数字液晶显示.

3、安装使用方便，装入液体即可显示读数.

4、使用于流体或静止液体，适合于管道安装.

5、自定义密度单位，便于进行行业标密换算.

6、连续在线测量液体密度无过程中断，可直接用于生产过程控制.

7、接触液体部件全部为316不锈钢材料制造，安全，卫生，防腐性好。

8、带温度补偿，表头可显示温度值，并可根据客户需要调整温度补偿范围。

3、工作原理

4、技术指标

输出信号： 双线制4~20mA,叠加Hart协议数字信号 电 源： 12~45VDC 密度量程： 0~2g/cm3 精 度： 0.001g/cm3 负载范围

5、物理指标

电气接口；1/2NPT-14 过程接口；DN80法兰 触液部件：316L不锈钢 填 充 液：DC200硅油

6、安装

由于工艺流程的需要，在线密度计经常安装在工作条件较为恶劣的现场,为了尽可能减少密度计工作条件的恶劣程度，应尽量安装在温度梯度和温度变化小，无冲击和振动的地方，无气泡。只有充分考虑现场特有条件，才能发挥其应有的精度指标。安装时注意以下事项：

1、产品必须竖直安装，与地面垂直度不大于5度（如安装不垂直，或本地重力加速度偏离标准重力加速度时，将产生偏差，后面将介绍如何消除因此而产生的偏差）。

2、侧面安装时法兰直管段要保证能够顺利装入。

3、打开电气盒的表盖后，重新安装时应拧紧以保证与密封O型圈紧密接触,如果不拧紧，湿气会进入电气盒内，影响电路正常工作。

4、密度计外壳必须有效接地。

5、安装位置尽量远离变频器或大功率电机，必要时采取隔离措施，

使用屏蔽电源线。

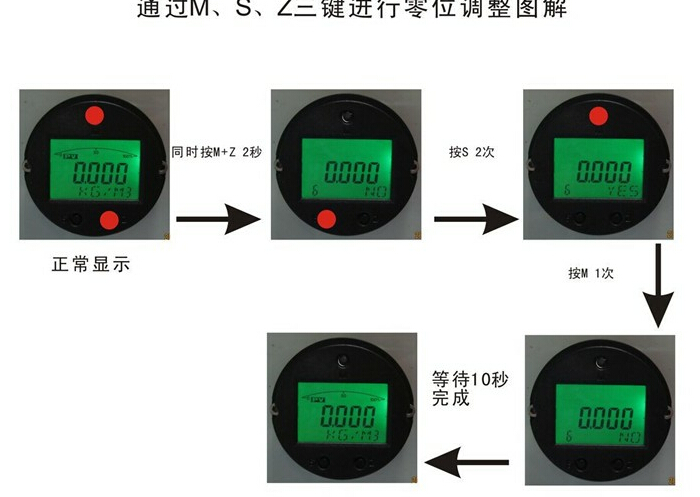

6、安装好后，空管时调零，使密度值显示为0g/cm3

7、接线

密度计（Density Meter）测量的基本原理是，衡量感光材料曝光和显影后的变黑程度即黑度。在制版时，感光材料上的溴化银，受到光照作用，显影后还原成金属银，形成一定的阻光度。黑度大的，密度高；黑度小的，密度低。带有滤光片的测量计，还可以测量彩色原稿的彩色密度。其测量原理与上述基本原理相近。常用密度计有两种，一种测密度比纯水大的液体密度，叫重表；另一种测密度比纯水小的液体，叫轻表。

密度计的使用方法

1、密度计使用前必须全部清洗、擦干。

2、必须把盛装液体的量筒洗净，测定前用待测样品润洗量筒3次。

3、将待测样品倒入500ml量筒中至500ml刻线处，（不得少于450ml），充分搅拌液体，等气泡消除后再把密度计轻轻放入液体里，（不得放入量筒后立刻松手，以免密度计触底碰坏）。

4、读数时眼睛平视弯月面，以弯月面下部刻线为准。

5、如发现分度值位置移动、玻璃裂痕、表面有污秽物附着而无法去除时，该密度计应立即停止使用。



黑白密度计的校准方法

一、测量密度值:

1、密度计在接通电源后，按动右下方电源开关，显示窗将显示“-.--”标记。仪器应预热5分钟。

2、不放任何试样，按下测量臂，显示窗显示“E.1”。继续按住测量臂，同时按下仪器右上方红色调零按钮，显示窗显示“0.00”。

   2秒后松开测量臂，仪器已进入密度值测量阶段。

3、将被测试样对准光孔，按下测量臂，显示窗将显示被测密度值。

4、当使用仪器所配的标准密度片时，应先校准零点，即先将不带密度片的基准点对准光孔，按下测量臂，同时按下调零按钮，显示窗显示“0.00”，然后，再进行测量其他点。

二、观察试样:

打开仪器左下方照明开关，点亮仪器内部LED照明灯，即可观察被测试样。

三、串口校准功能：

使用非本机器携带的密度片时，要进行仪器校准。本仪器可以通过自带的校准软件进行校准，适应不同的密度曲线。（操作方法见软件说明） www.lyibiao.com www.369yb.com
