NB无线温压一体传感器

NB无线温压一体传感器

所属分类: 无线压力仪表
浏览次数:
无线温压变送器 概述: 智能无线温压一体变送器综合了温度变送器和压力变送器的双层特点, 既可以测温度又可以测压力,在此基础上加入了物联网 NB.IoT 无线远传模块, 实现现场仪
029-87559652 029-87559653
专业工程师
一对一服务
文字介绍 Product Description

产品简介

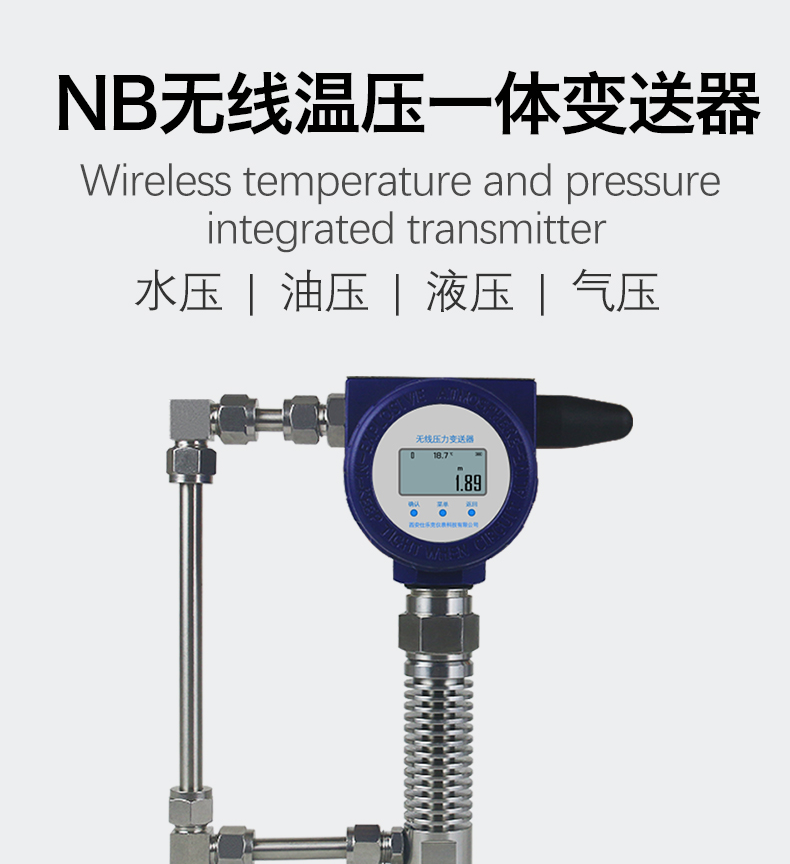

YD-211W-PT智能无线温压一体变送器是一款低功耗、具有无线通讯功能的智能仪表,以先进 的工业级 MCU 为核心,高品质的传感器为采集前端,结合物联网NB数据模块实现现场仪表数据到云端的无线传输。 采用定时传输和阈值报警二种方式,异常压力及时发现,保证了管道的安 全性。该产品采用工业型防爆壳体,在传感器处理方面采用隔膜式扩散硅芯体,进行多点温 度补偿, 实现稳定的数据采集,保证数据的可靠性、准确性。 带本地 LCD 数字显示表头,零点、量程调试方便;反向极性保护及限流 保护;抗雷击、抗冲击;表体安全防爆;体积小、外形美观、性价比高;高精度、高稳定性、 高可靠性


NB新型网络概要




基于蜂窝的窄带物联网(Narrow Band Internet of Things, NB-IoT)成为万物互联网络的一个重要分支。NB-IoT 构建于蜂窝网络,只消耗大约 180KHz 的带宽,可直接部署于GSM 网络、UMTS 网络或 LTE 网络,以降低部署成本、实现平滑升级。

NB-IOT 聚焦于低功耗广覆盖(LPWA)物联网(IoT)市场,是一种可在全球范围内广泛应用的新兴技术。具有覆盖广、连接多、速率低、成本低、功耗低、架构优等特点。NB-IOT使用 License 频段,可采取带内、保护带或独立载波等三种部署方式,与现有网络共存



产品特点






● NB 网络适用地域广。

● 采用五位超高分辨率液晶显示屏显示。

● 超大尺寸显示屏(42*30),可同时显示环境温度。

 天线形式可选择:外置和一体,对于信号弱的地方可选择外置天线。

● 内置低功耗电路和 9900mAh 大容量锂电池电池。

 定时上报和触发上报,可选配 GPS 定位模块,实现精准定位。

● 阈值上、下限报警及上上限和下下限报警功能;及电池容量报警提示功能。

● 联网自动校时,断网自动重连,带数据缓存,失败数据重发功能。

● 无需按键操作,可使用红外遥控器本地操作仪表,避免现场错误操作。

● 常见设置均可通过服务器发送设置参数,无需现场设置参数。

 具有防震、防潮功能,适应野外环境。

 具有完善的故障自检功能。

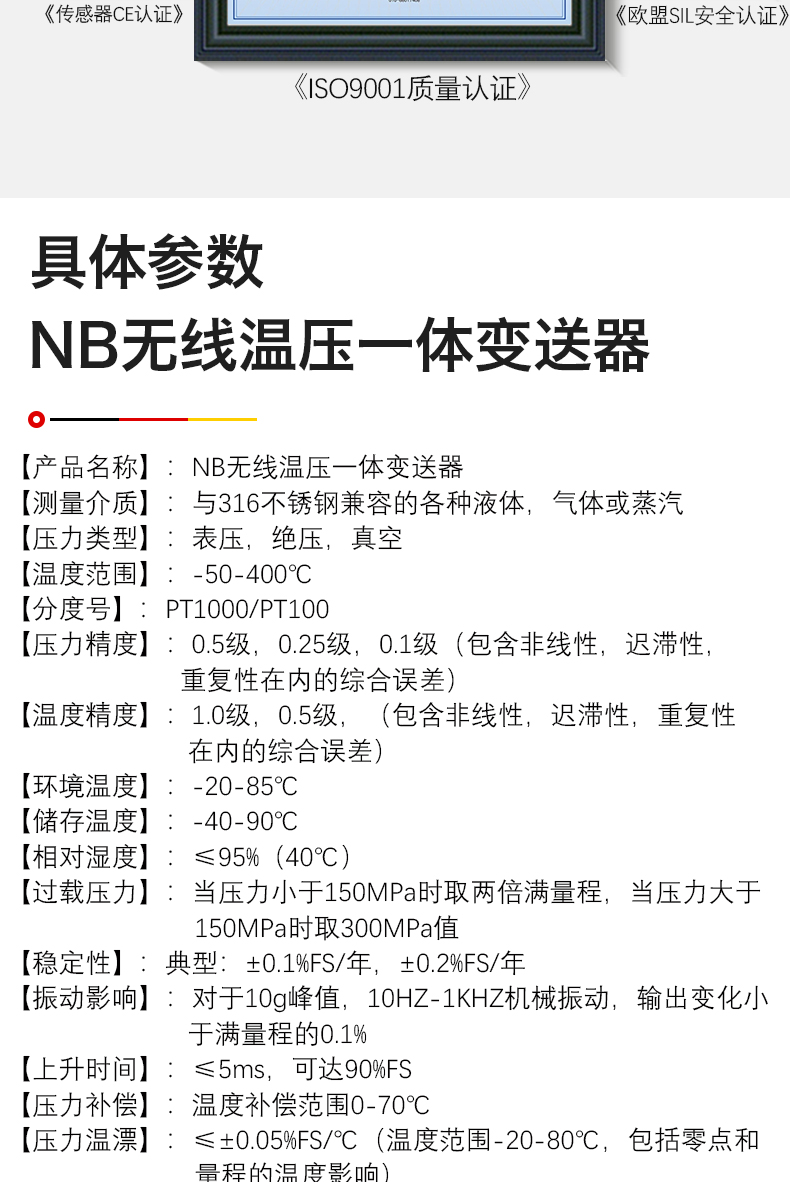

技术参数






项目内容 参数 备注
测量介质 与316不锈钢兼容的各种液体、气体或蒸汽
压力类型 表压、绝压、真空
压力范围 -0.1~0~0.1-250Mpa
温度范围 -50~600℃
分度号 PT1000
压力精度 0.5级、0.25级、0.1级(包含非线性、迟滞性、重复性在内的综合误差)
温度精度 1.0级、0.5级(包含非线性、迟滞性、重复性在内的综合误差)
环境温度 -20~85℃
储存温度 -40~90℃
相对湿度 ≤95%(40℃)
过载压力 当压力小于150Mpa时取两倍满量程,当压力大于150Mpa时取300Mpa值
稳定性 典型:±0.1%FS/年  : ±0.2%FS/年
振动影响 对于10g峰值,10HZ-1KHZ机械振动,输出变化小于满量程的0.1%
上升时间 ≤5ms,可达90%FS
压力温补 温度补偿范围0~70℃
压力温漂 ≤±0.05%FS/℃(温度范围-20~85℃,包括零点和量程的温度影响)
热响应时间 ≤15S
输出信号 4~20mA或0~5V
传输方式 NB-IoT TCP/UDP/CoAP协议 GPRS/4G/LoRa可定制
温度附加误差 ≤±0.015%FS/℃
供电电压 9~36VDC、3.6V锂电池
防护等级 IP65
绝缘电阻 测试电压为100VDC时,大于1000MΩ
介质接触材料 316不锈钢
外壳材料 防爆铸铝壳体
压力连接 国标M20*1.5外螺纹 可定制G1/2,G1/4,1/4NPT等
探头长度/管径 可定制
天线形式 外置一体式 内置、外置(对于信号弱的地方可选择外置分体天线)
壳体材质 铸铝防爆壳体 可定制不锈钢外壳
壳体颜色 默认军绿色通磨 1000台以上颜色可定制




产品表盘尺寸







技术优势

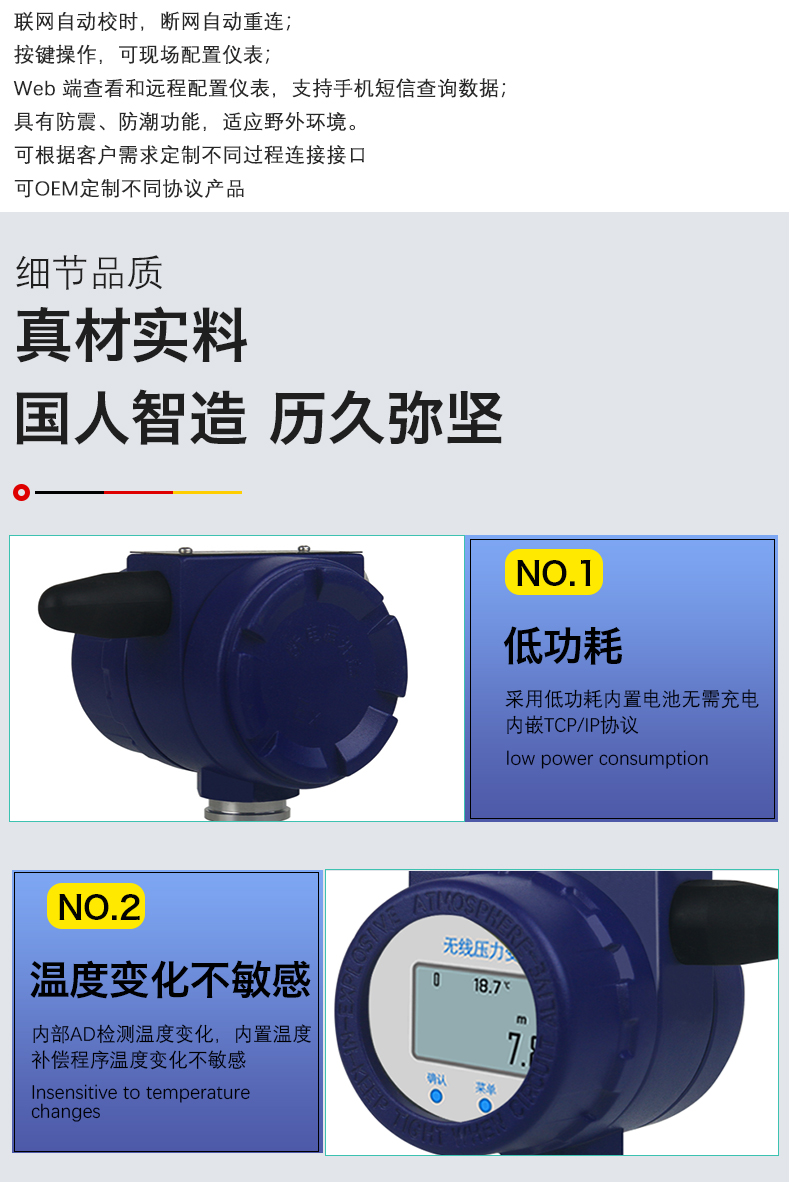

 采用低功耗处理器

● 内嵌NB网通信模组,或LORA、Cat1

● 内嵌精密时钟、自动校时,与 Internet 时间同步

 高精度内部 AD 检测温度变化,内置温度补偿程序,对温度变化不敏感。

● 专用上位机软件设置参数

● 内嵌看门狗,不死机

  支持深度休眠,按键唤醒功能

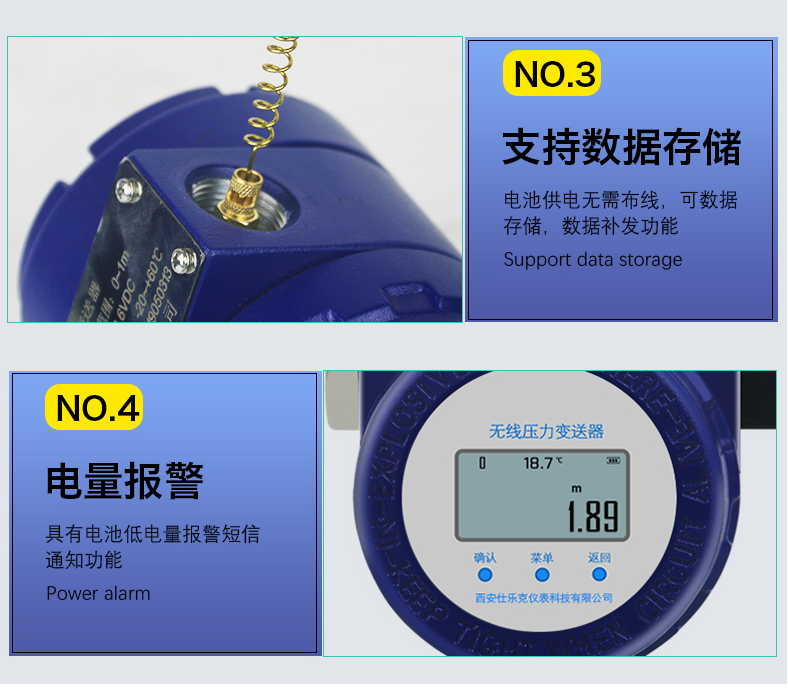

● 支持数据存储功能

● 具有数据存储,数据补发功能

● 锂离子电池供电

● 具有电池电量低短信报警功能

 外壳防护等级:IP65

 具有防反接、防浪涌、防震、防潮、防雨、防有害气体功能。
