无线雷达报警系统

雷达液位计可非接触测量介质液位，配合高能锂电池和太阳能板可提供无外电的雷达测

位系统，太阳能箱内集合防爆箱和无线发射装置，一体化结构，方便现场携带和移动，无线

仪表箱采用 LORA通讯技术可实现 1KM内的无线传输和报警。

系统集成组成：

1.太阳能一体防爆箱

2.无线接收报警装置

3.雷达支架

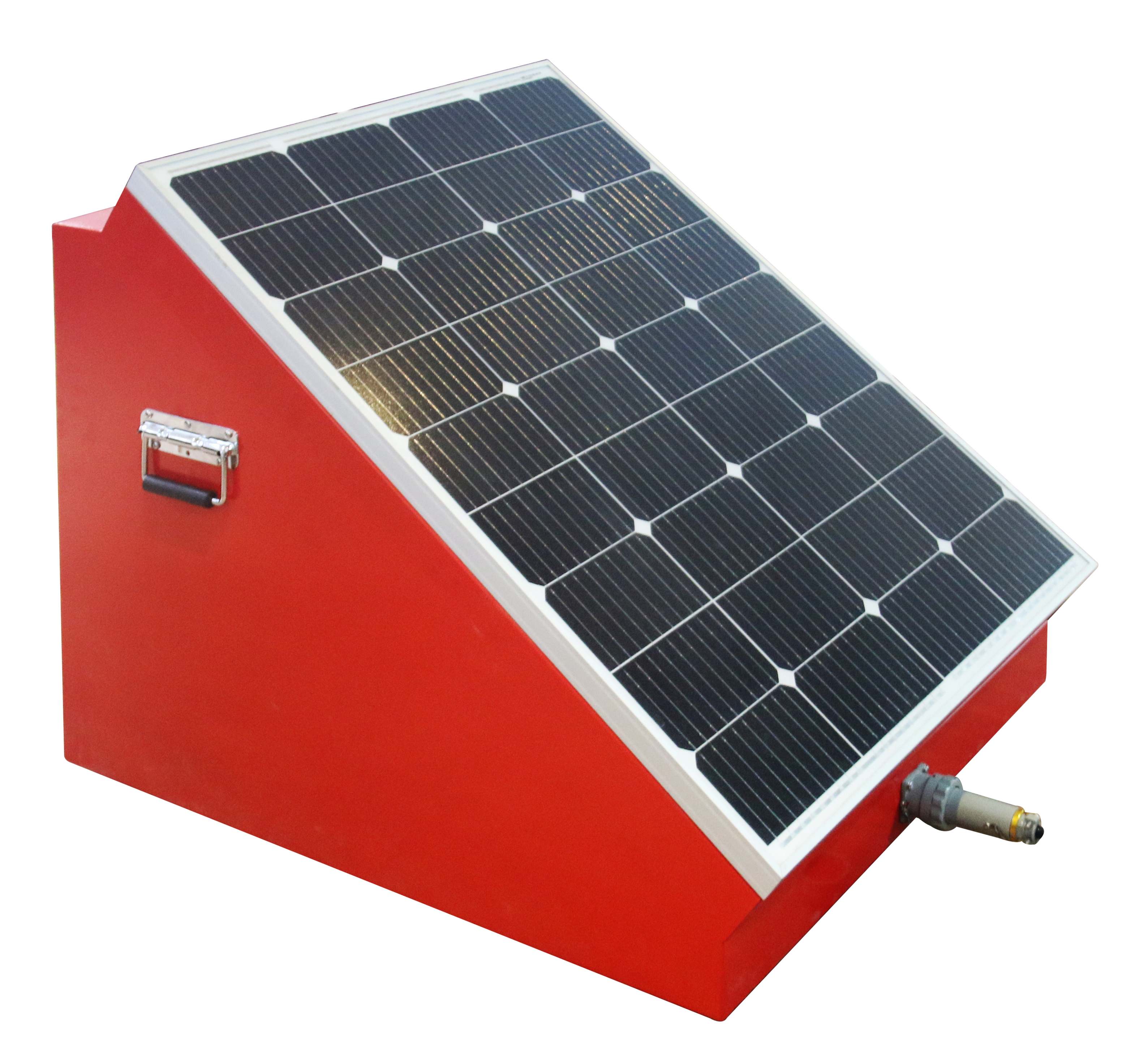

太阳能一体防爆箱使用简介：

太阳能防爆一体箱内置面板开关为总供电开关，使用时打开开关即可，显示表显示当前液位深度，整体参数设置为总高 2.38米（罐体深度+支架高度），上方为太阳能板，可给系统充电，太阳能充电功率为 100W，内置电池为 64A/h,满充状态下工作时间不小于 36小时，内置无线发射模块，可实时发射数据，数据更新时间为 1秒/次。太阳能防爆一体箱后端有防爆接头，使用时只需将防爆插头和雷达液位计即可。
太阳能防爆一体箱充电，24小时可满充，开关的闭合和充电无关。

通过后面的航插连接雷达液位计即可

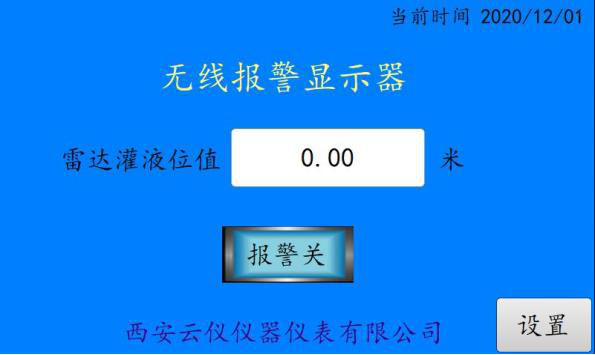

无线接收报警装置

打开无线箱内按钮开关，无线接收装置显示屏亮，此时可进行正常通讯

报警关：关闭报警功能（不启用报警）

报警开：打开报警功能

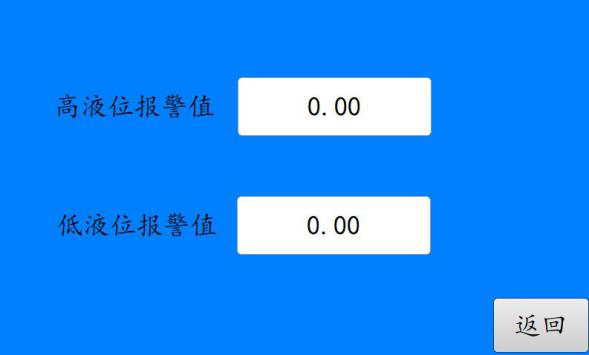

低液位报警：低于低液位报警，蜂鸣器响亮（不需要低液位报警时，低液位设置为 0）

高液位报警：高压高液位报警，蜂鸣器响亮

高低液位报警的单位为米

充电：无线采集箱外接电源适配器进行充电，待指示灯变为绿色证明充电完成

雷达支架

雷达支架采用铝型材结构，稳定性好，雷达液位计采用特制支架，镶嵌在铝型材上即可，

方便快捷。

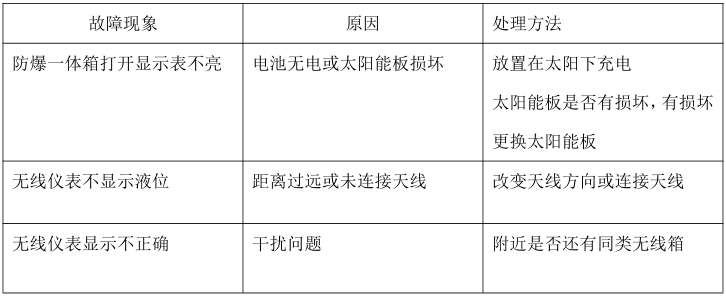

常见故障解析
