概述

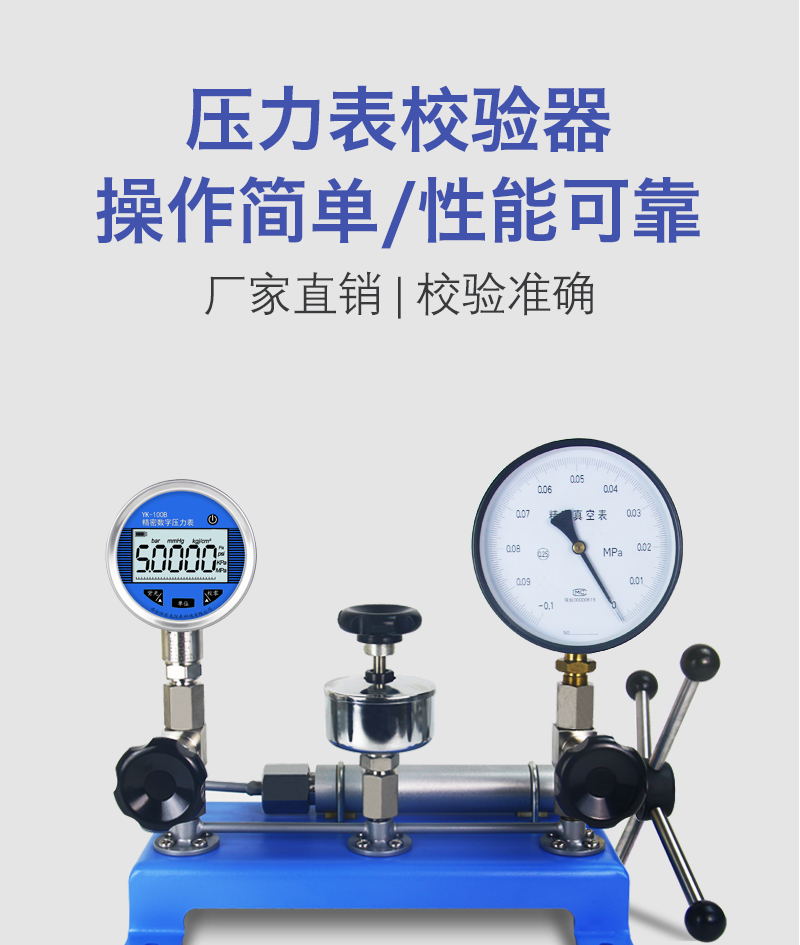

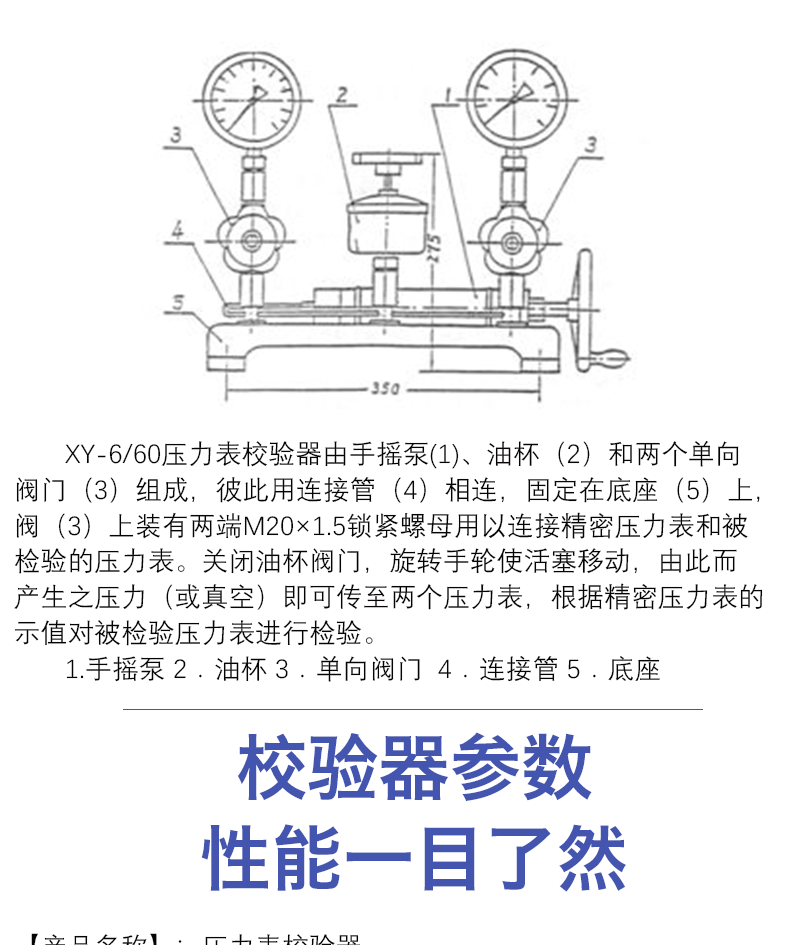

压力表校验器也称为压力表校验仪或压力表校验泵，压力表校验器的原理是活塞杆运动压力增强，从而达到加压的目的。

压力表校验器是用于检验一般压力表的压力源，检验压力可达60MPA，检验真空度可达-0.08MPA。

在实验室或计量室一般配合精密压力表（精度较高可达到0.25级）来检测普通压力表（精度为1.6或2.5）。

压力表接口一般为M20×1.5外螺纹，压力表校验器的接口则为M20×1.5（附带M14×1.5）

技术参数

安装

1.校验器应放在便于操作的工作台上，必须保持水平。

2.校验器的工作环境温度为+20±10℃，周围空气不得含有腐蚀性气体。

3.校验器不得受震动；工作台上需铺上橡皮垫。

4.使用前，首先用汽油清洗校验器管路，然后将传压介质注满油杯。旋转手摇螺杆泵的手轮检查油路是否通畅；若无问题，即可装上精密压力表和被校压力表。

使用

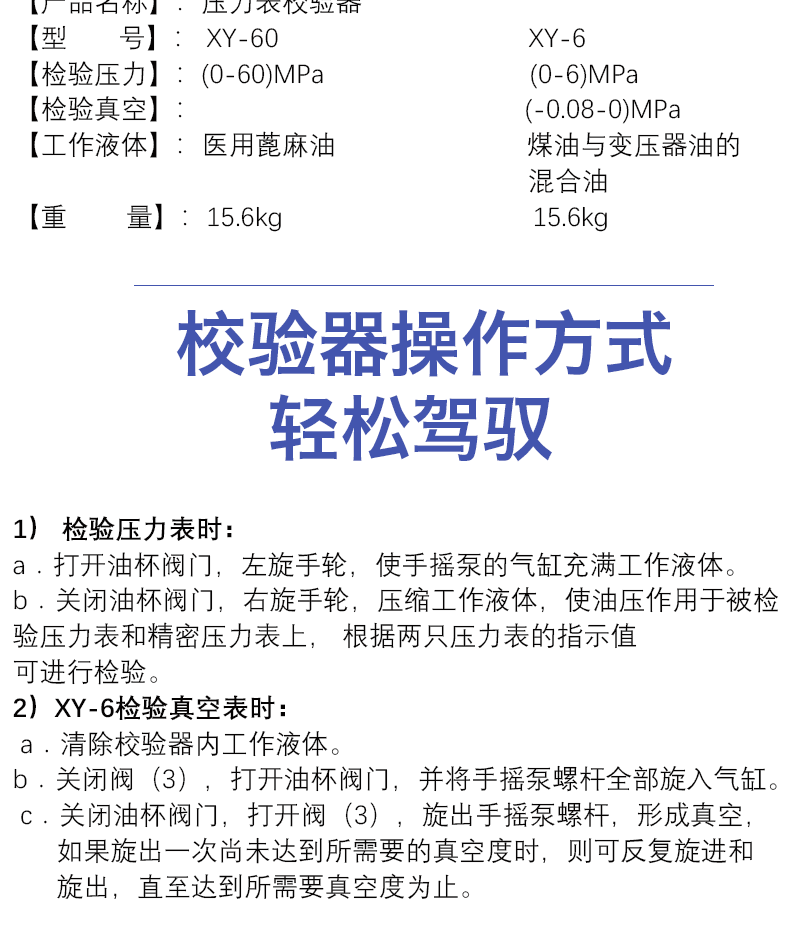

检验压力表时：

（1）打开油杯阀，左旋手轮，使手摇泵的气缸充满油液。

（2）关闭油杯阀，打开阀，再右旋手轮，压缩油液，使油压作用于压力表，根据两只表的指示值即可进行检验。

检验真空表时：

（1）清除校验器内部传压介质。

（2）关闭阀，打开油杯阀，并将手摇泵螺杆全部旋入气缸。

（3）关闭阀，打开阀，旋出手摇泵螺杆，形成真空；如果旋出一次未达到真空度时，应再关闭阀，打开阀，旋进手摇泵螺杆到底，接着关闭阀，打开阀，旋出手摇泵螺杆，如此反复旋进，旋出数次，直至达到所需真空度为止。
