云仪精密压力表选型

因为专业 所以卓越 | [在线咨询]
云仪精密压力表选型
精密压力表一般型号规格:
型号命名    YB-□□
Y表示一般压力表  B表示精密
第一个框内为数字表示表壳公称直径(50、60、100、150)
第二个框内为字母表示结构形式(无代号表示径向无边;Z轴向无边;ZT轴向带边;T径向带后边)
一般量程规格:
-0.1-0 MPa,-0.1-0.15MPa,-0.1-0.3MPa,-0.1-0.5MPa,-0.1-0.9MPa,-0.1-1.5MPa, -0.1-2.4MPa,0-1MPa,0-2.5MPa,0-4MPa,0-6MPa,0-10MPa,0-16MPa,0-21MPa,0-25MPa,0-28MPa,0-35MPa,0-40MPa,0-42MPa,0-60MPa,0-70MPa,0-100MPa,0-120MPa,0-160MPa,0-200MPa,0-250MPa,0-300MPa
压力表

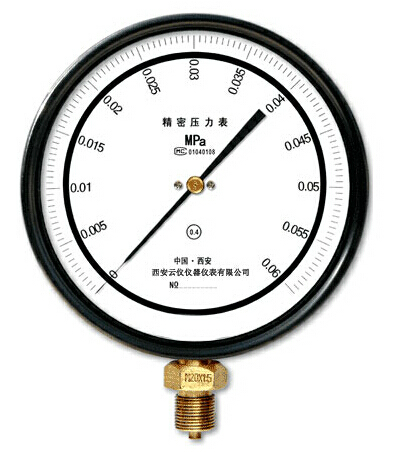

0.4级精密压力表是一种以弹簧管为测量元件的指针式压力表。主要用于校验、检定精度要求较高的压力测量仪器仪表以及与压力参量呈一定函数关系的其它量值的连续测量、标定、检测、校验、检验、校准或检定。
压力表量程: 0~0.06MPa ,0~0.1MPa ,0~0.16MPa ,0~0.25MPa ,0~0.4MPa ,
0~0.6MPa ,0~1MPa ,0~1.6MPa ,0~2.5MPa
0~4MPa ,0~6MPa ,0~10MPa ,0~16MPa
0~25MPa ,0~40MPa ,0~60MPa
等级精度: 0.4级
表盘直径:150mm
螺纹接头:M20*1.5
安装方式:径向、轴向
订货注意:要说明量程、精度、安装方式、带环、调零等等
特点 :●均匀分度的印制标尺刻线;
●光洁的金属镜面环;
●的刀形指针;
●良好的线性示值;
●可确保每一条刻线指示精度;
●尤其适用于连续或密集测试点的量值传递
备注:
0.4级精密压力表是一种按精度等级分类的称谓, 所谓0.4级是指该精密压力表的精度等级为其测量上限值的±0.4%,亦既允许的大示值基本误差为其测量上限值的±0.4%.如照片所示,该精密压力表的精度等级为0.4级,测量上限为1.6MPa,其允许的大示值基本误差为: 1.6MPa×0.4%=±0.0064MPa ,0.4级精密压力表在精密压力表精度系列中属低精度等级的精密压力表,它不仅常用于压力的量值传递,更多是用于在线的精密测量之用. 中华人民共和国国家标准 GB/T 1227-2002 精密压力表中规定,0.4级,测量上限为1.6MPa的精密压力表的标度分格总数为160分格,其小分格值则为: 1.6MPa÷160分格=0.01MPa/分格.也就是说,0.4级,测量上限为1.6MPa的精密压力表的大示值基本误差不得超过±0.64个小分格,既±0.0064MPa. 0.4级精密压力表的实际示值基本误差(包括零点误差)需要在参比工作条件下测定, 所谓参比工作条件有三,一是仪表应处于正常工作位置(未指明时,正常工作位置系指垂直安装),二是负荷均匀变化, 三是周围环境温度为20℃(0.4级精密压力表允许偏差±3℃). 较其它精度等级的精密压力表,0.4级精密压力表在实际工况中是一种相对应用多的精密压力表. 其结构成熟、指示连续且直观、性能稳定且耐用、量限段完整且价格较低,加之适于在线精密测量等独特的使其得到了特别广泛的应用.
压力表
YB150A精密压力表产品介绍
YB150A精密压力表主要用来校验工业用普通压力表也可用于精密测量对铜合金和钢合金结构等无腐蚀性、非结晶、非凝固的各介质的压力。YB-150A型在标度线下设有镜面环,使仪表读数更清晰精确,外形美观新颖
YB150A精密压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成,使不锈钢压力表具有良好的耐腐蚀性能,不锈钢压力表可广泛应用于石油、化工、矿山、机械、电力及食品行业。直接测量不结晶体,有腐蚀性的气体、液体的压力。
YB150A精密压力表技术参数
温度影响:使用环境温度如偏离20±3℃时,则须考虑温度附加误差(≤0.4%10℃)。
使用环境条件:5~40℃,相对湿度不大于80%,且震动和压力源的波动应对仪表的精确读数无影响。
重量:1Kg。
YB150A精密压力表工作原理
YB150A精密压力表由测量系统指示部分和外壳部分组成。仪表有较好的密封性并设有检封装置,能保护其内部测量机构免受机械损伤和污秽侵入。精密压力表的作用原理是基于弹性元件(测量系统中的弹簧管)变形。在被测介质的压力作用下,迫使弹簧管的末端产生相应弹性变形——位移,借助于拉杆经齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在分度盘上指示出来。
该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家,获得客户的一致好评。
因产品生产批次、具体型号不同,以上图片仅供参考,详情可联系我们的销售人员进行具体核实。  www.lyibiao.com www.369yb.com
