 测量原理

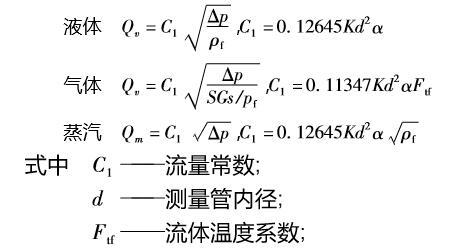

        孔板流量计的测量原理是基于伯努利方程 ( 能量守恒和连续性方程) 的。通过在管段中设 置一个 V 形楔块节流件，当流体流经此楔块时， 流通面积减小、流速增大，在楔块前后产生一个静 压差，该压差的开方与质量流量或体积流量成正 比，从而实现流量的测量。测量管的流量系数与 楔块比( H/D) 相关，即流量测量范围可通过 H/D 来调整［2］。 工程设计中不同介质的常用流量计算式如 下:

        K ———流量系数;
        pf ———流体绝对压力; Qm ———质量流量; Qv ———体积流量; SGs ———气体在标况下的比重; α ———测量管的热膨胀系数; Δp———压差; ρf ———流体密度。

        按照测量管与工艺管道的连接方式，楔式流 量计可分为对夹式、螺纹式、对焊式和法兰式连接 结构形式。对夹式和螺纹式适用于管道口径为 1/2 ～3″( 1 英寸 = 25． 4mm) 、压力等级不大于 CL300 的低压管线; 对焊式适用于管道口径为1/2 ～48″、压力等级为 CL900 或更高的管线;法兰 式适用于管道口径为1/2 ～ 48″、压力等级为 CL900 或更高的管线。
        按照测量管取压方式的不同，孔板流量计又 可分为螺纹取压、法兰远传式( 隔膜密封式) 取压 和化学 T 取压。螺纹取压适用于测量气体、蒸汽 或洁净液体，通常采用1/2″NPT( F) 配合终端接头 与变送器测压管线进行连接。法兰远传式取压适 用于测量容易堵塞的浆料、脏物流和强腐蚀性介 质。此外，对于有毒有害介质的测量和介质温度 超过传统变送器可直接接触温度限定值的情况， 亦可采用法兰远传式进行取压测量。化学 T 取压 适用于测量容易堵塞的浆料和易结晶介质，该方 式与法兰远传式相比，具有更大的取压口，且没有 突出段取压短管，取压法兰安装后膜片基本能与 测量管内径平齐，不容易引发堵塞，但需要注意的 是，该方式只适用于压力等级为 CL300 以下的管 线。另外，变送器一体式和自带温度补偿的仪表， 可以减小不必要的安装误差，现场使用方便，但需 要注意安装空间。
