特点与主要技术参数
        孔板流量计测量原理简单，可满足大多数流 体的测量要求，且使用范围广。除了可以应用于 一般的气体、液体和蒸汽测量外，还特别适用于高 粘度、高腐蚀性、易结晶、含悬浮颗粒的液体和含 尘量高的气体的流量测量。孔板流量计管径范围 1/2 ～48″;压力等级可达 CL900 或更高;雷诺数最 低可达300，最高可达 106; 粘度最高可达3Pa·s， 且不会影响孔板流量计的测量精度; 量程比可达 10∶ 1;所测介质的最低流速可达0． 01m/s［3］。

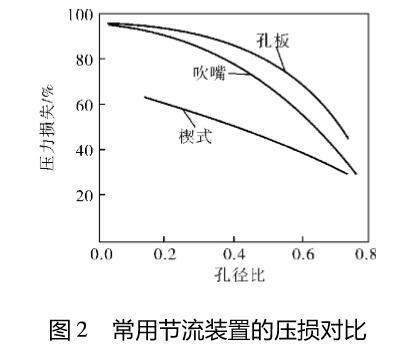

        孔板流量计的节流元件呈倒等腰三角形，使 用时具有导流作用，使流体能够圆滑过渡［4］。与 孔板相比，孔板流量计没有锐角要求，所以其压损 更小，更加节能。常用的节流装置的压损对比如 图2 所示。孔板流量计的测量元件无可动部件和 易损部件，使用过程中几乎可以免维护。在选型 时还可要求楔块或测量管内壁整体带耐磨涂层， 如在煤浆气化工艺和渣水处理工段中，采用碳化 钨喷涂进行表面硬化处理后可以更好地抵抗黑 水、灰水等含硬质颗粒流体的冲击。
        孔板流量计的楔块焊接于测量管顶部，倒三 角结构使得测量介质中的固体杂质在节流件处很 容易地就从节流件下部流过，而不会附着在节流件上侧，即具备了自清洁功能。 几家主流孔板流量计厂家的技术资料( 表1) 显示，经过现场实流标定后的仪表测量精度较高， 重复性可达 ±0． 2%，满足工艺过程的测量与控制 要求。


        孔板流量计节流元件的流量系数对管道内流 体速度分布不敏感，相比于大部分的差压式和速 度式流量仪表，孔板流量计具备更小的前后支管 段要求，最小可达前5D 后2D，这使得孔板流量计 具备更强的安装适应性。
