解决办法
1　 加装隔离器
        隔离器作用是利用被测介质与隔离液(水)之间具有化学稳定性 ,即被测介质与隔离液之间无化学反应, 同时被测介质与隔离液之间互不相溶且密度有所不同 ,可以使被测介质与隔离液在隔离器(如图2)内形成明显的分界面 。这样 , 就能使具有腐蚀性或粘稠易结晶凝固的介质不再进入隔离器之后的管路和变送器 ,既可保证所测量的孔板正负压室的压力传送给变送器 ,又可以避免变送器的腐蚀或管路堵塞 。

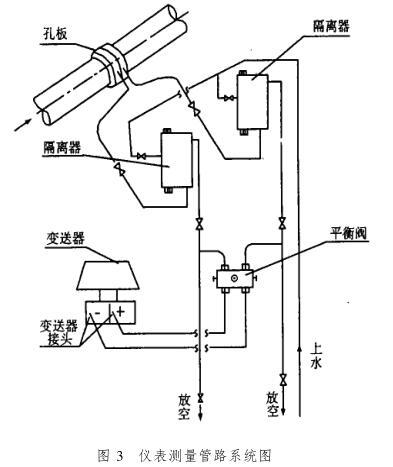

        图 3 为装有隔离器的仪表测量管路系统图, 由图可以看出,由孔板的正 、负压室接出的测压管 , 首先进入隔离器, 从隔离器出来之后再进入变送器 。隔离器的安装应注意以下两个方面的问题:
        (1)隔离器应安装在尽量靠近流量孔板的位置,以减小孔板与隔离器之间的距离,使隔离器发挥最大作用 。
        (2)两隔离器的安装高度要保持一致 , 这是因为被测介质与隔离液之间存在一定的密度上的差异,隔离器安装高度相同 ,可以避免因被测介质与隔离介质的密度不同, 在高度不同时存在压力差而造成测量误差 。
仪表测量管路系统图

苯胺孔板流量计加隔离器的效果以及保温孔板流量计用途
2　保温
        隔离器之后的介质为水, 不存在低温结晶及堵塞的情况 ,但隔离器之前及隔离器内的一部分介质仍然是苯胺, 仍存在堵塞的危险。为了解决这一问题 ,我们设计了一带有蒸汽加热的保温箱, 将孔板、孔板至隔离器的测压管和隔离器进行保温 ,防止了因低温产生结晶而堵塞管道造成仪表失准 。

　 效果
        我厂的苯胺流量仪表的测压管路自从安装了隔离器之后的两年来, 从未发生过因管路堵赛而造成仪表失准的现象, 为粗苯的稳产 、高产提供了可靠保证 ,并且由于测压管路不再堵塞 ,减轻了仪表工的劳动强度, 净化了现场环境 。用隔离器对被测介质洗油进行隔离置换, 解决测压管路堵塞效果良好。
