电磁流量计的组成部分

因为专业所以卓越 | [在线咨询]

电磁流量计的组成部分

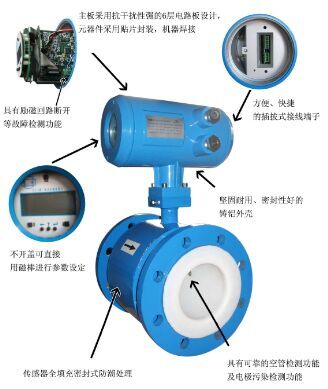

电磁流量计有传感器、转换器、电缆连接线组成，缺一不可

如电缆连接线很短，安装在流量计壳体内，传感器与穿换气组成一体的胃一体型流量计

如传感器与转换器分开独立安装，则称分体型电磁流量计

切记电缆线连接线也是电磁流量计的重要组成部分，因为电磁流量计的连接电缆有两种，传输的是不同的信号，一信号电缆：将传感器流量信号传输到转换器二励磁电缆：将转换器产生的励磁电流送到传感器励磁线圈信号电缆线分A型B型二类，常用为A型

电磁流量计的重要概念

·只能测量导电介质

·只要是可以导电的液体都可以测，不可以测蒸气、油类、介质内含有气体也不能测、不导电的液体都是不可以测的。

·电导率限制条件6≥1~5uS/cm （水＞20uS/cm）

·必须存在磁场

·励磁电流流经测量管上下励磁线圈产生磁场，励磁线圈短路，电磁流量计不工作，励磁电流稳定性直接影响仪表的测量

·测量管必须为非导磁材料，保证磁场穿过导管（测量管应采用不锈钢材质）

·实际测量值为流体流速

·电磁流量计实际是测量介质流速（它是速度式流量计）

·测量介质的体积流量
