岩石渗透装置容器设计图

试样标准：

试样尺寸：直径 50 毫米 高 100 毫米

设计目的：

试样在围压 P 机械压力 F 顶压 P1 同时受三个作用力时检测渗

流大小

设计兼容性：

试样直径不变的情况下，试样高度发生变化只需要更改部分配件即可。

设计便捷性：

为了提高试样的安装速度，采用分体式结构，操作方便，在 1 分钟内

即可将试样安装完毕。

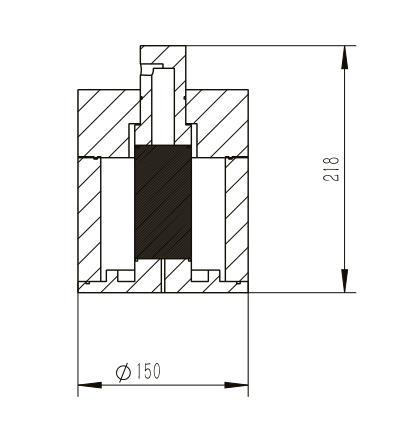

尺寸示意图：

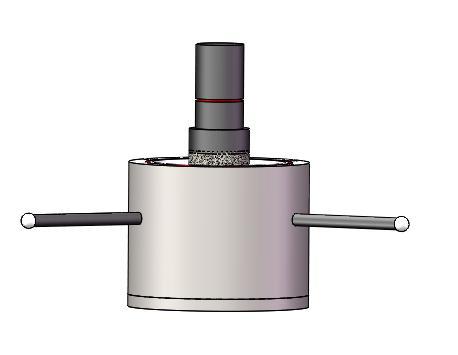

整体示意图（组装体）：

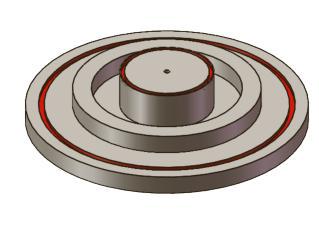

零部件示意图（底座）

说明：红色部分为密封圈，通过螺纹和侧筒连接

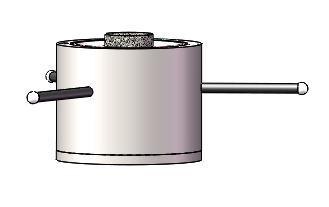

零部件示意图（侧筒）


说明：红色部分为密封圈，侧筒四周有把手，方便螺纹密封，侧筒有

导压孔，导入围压。




零部件示意图（压柱）




说明：侧面采用轴密封，和试样密封面采用端面密封。有导压孔导入

顶压。

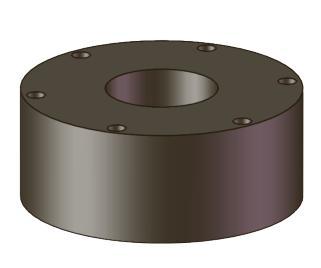

零部件示意图（顶盖）



说明：顶盖用螺栓和侧筒固定且采用端面密封。

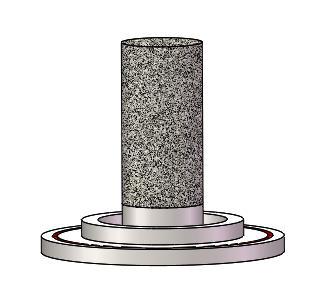

组装示意图

1.放试样，且橡胶膜套到地平面凸体处。


2.装侧筒




3. 装压柱 橡胶膜需套在压柱上。



4. 装顶盖




此方法组装方便，能保证围压和顶压得完全隔离。此方案是属于西安云仪仪器仪表有限公司原创，如若复制请保留版权信息。需要定制此装置的可联系我们
