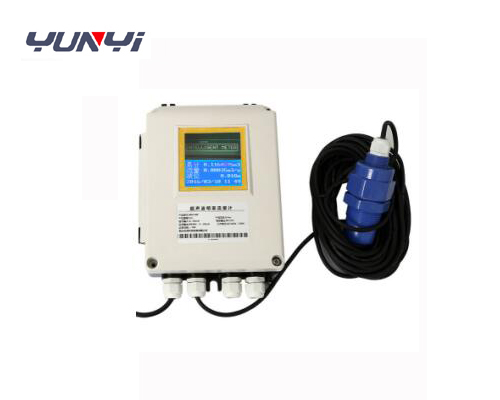

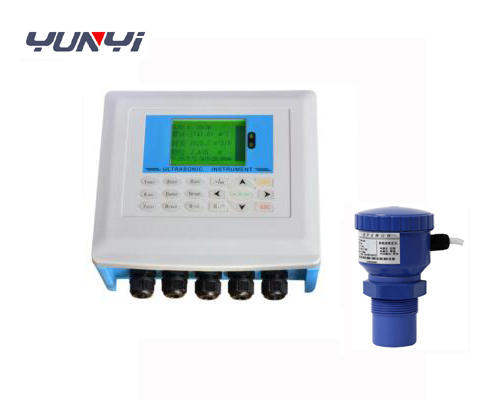

XY-F/FP分体式超声波物(液)位仪

所属分类: 超声波液(物)位计
浏览次数:
XY-F/FP分体式超声波物(液)位仪,使用于恶劣环境一体机电路容易出现故障的现场。具有测量精确、工作可靠、外观大方等优点。
029-87559652 029-87559653
专业工程师
一对一服务
文字介绍 Product Description

产品名称:分体式超声波物(液)位仪
型号:XY-F/FP

产品简介
XY-F/FP分体式超声波物(液)位仪,是我司积多年生产经验,吸取了多种同类产品优点,而开发的一款方便适用的分体式超声波物位仪表,解决了在恶劣环境一体机电路容易出现故障的后顾之忧。具有测量精确、工作可靠、外观大方等优点。采用大规模集成电路,元件贴片率达90%,保证了产品的长期可靠性。同时将其功耗降到了极低,采用大屏幕显示全中文菜单容易上手,支持SD卡数据采集和串口数据下载,可记录十个干扰回波点。

产品特色
★本产品内置蓝牙、GPRS通信、WIFI实现物联网
★备份和还原设置参数
★可测量物位、液位、体积、重量等
★可任意调整模拟量输出
★具有数字滤波和回波识别功能
★可人工设定固定干扰滤波功能
★支持自定义串口数据格式(订货时选定)
★支持自定义数学函数运算
★支持自定义声速(特殊物质测量)
★支持MiniSD卡数据采集(订货时选定)
★支持USB输出(订货时选定)
★支持微型打印机(订货时选定)

应用领域
☆ 水及污水处理 泵房、集水井、生化反应池、沉淀池等
☆ 电力、矿山 灰浆池、煤浆池、黄油储罐、堆料场或部分移动设备控制等
☆ 食品工业 酒厂、粮仓、食品材料装盛槽罐等
☆控制系统配套使用

性能指标
测距范围:2m、5m、8m、10m、12m、15m、20m、25m、30m、35m、40m(订货时选定);
盲区:0.3-1.5m(与量程而不同)
发射角:小于 12°(与传感器而不同)
测距精度:±0.3%F.S
显示:中英文大屏LCD、彩屏TFT(可选)
最小显示分辨率:1mm
温度补偿:自动温度补偿
工作频率:20 KHz~200KHz(因型号规格而不同)
现场设置:通过本机按键完成
标定:出厂标定,可现场校准
可中英文自动切换
输出(订货时选定)
模拟信号输出:4~20mA(标配)、0~20mA、0~5V、 0~10V负载>300Ω
数字通讯:RS485、HART协议、GPRS、MiniSD卡数据采集、USB(订货时选定)
4通道继电器输出
继电器触点容量:
AC     5A 250V
DC   10A 120V
工作电压:AC220V或DC12-24V
功耗:<5W

物理性能
主机外形尺寸:180mm×160mm×76mm、/256mm×175mm×110mm
主机材质:ABS工程塑料/铸铝
传感器线缆:10m屏蔽线缆(可定制任意长度)
换能器材质:ABS工程塑料、尼龙
传感器外形尺寸:
Φ65mm×119mm×G1 1/2(2m量程)
Φ74mm×137mm×M60(5m-15m量程)
Φ110mm×194mm×M30(20m-40m量程)
传感器安装接口:
G1 1/2(2m量程)
M60×2(5m-15m量程)
M30X1.5或DN80非标法兰(20m-40m量程)

环境性能
防护等级:IP65 (可定制更高防护等级)
防爆等级:EXiaII BT4Gb(订货时选定)
工作环境: 常温/常压
储存湿度: ≤80%RH无结露

产品尺寸说明(单位mm)

分体式超声波尺寸图
工程师推荐 Engineers Recommended

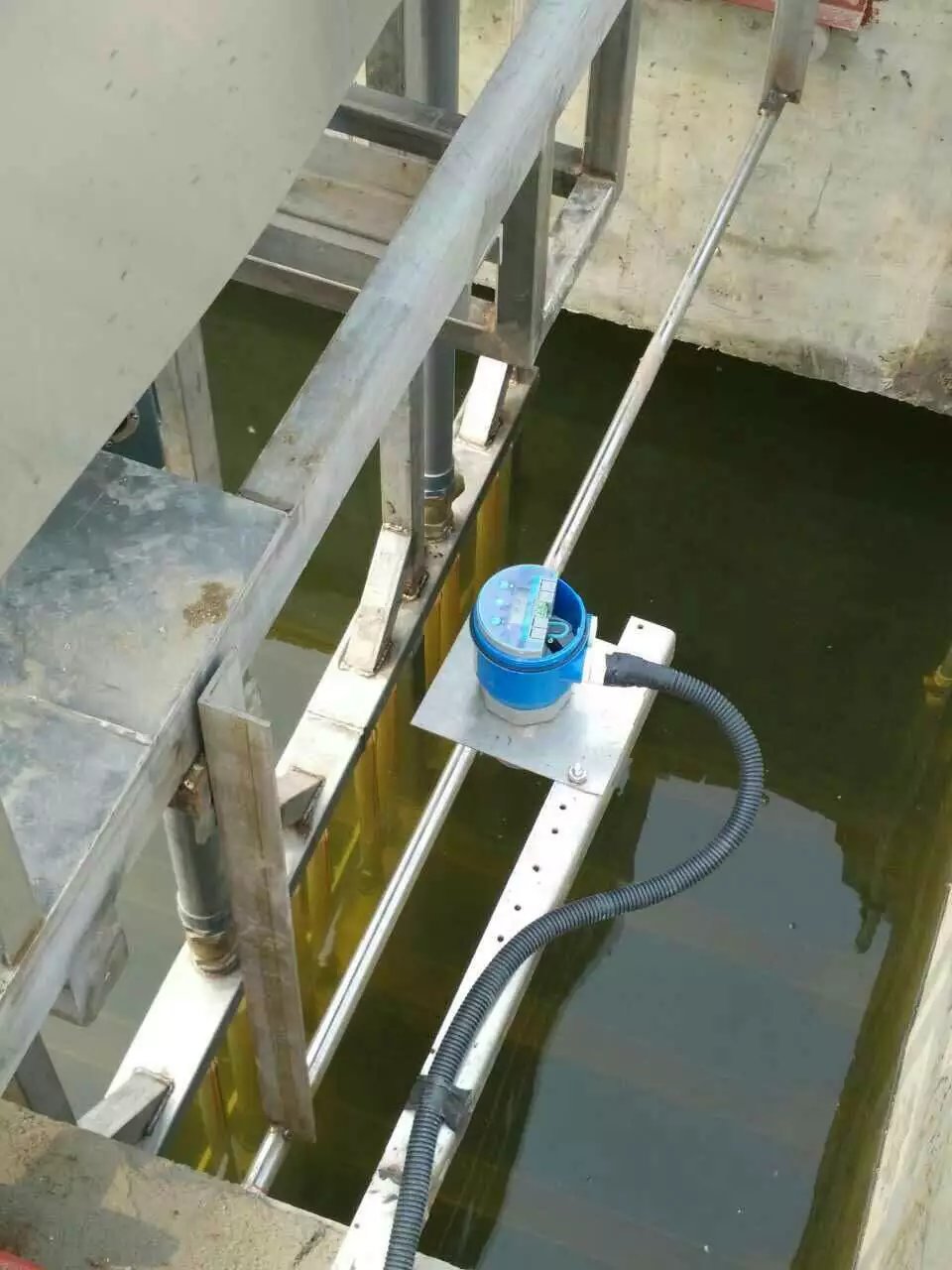

行业案例应用
