防爆远传磁翻板液位计

防爆远传磁翻板液位计

所属分类: 磁翻板液位计
浏览次数:
防爆远传磁翻板液位计主要特点: 1、显示器以红色指示液位,上部白色区域为无液部分,显示直观、醒目、夜明效果好。 2、液位测量范围大,不受容器规格,形状以及安装位置的限制
029-87559652 029-87559653
专业工程师
一对一服务
文字介绍 Product Description
防爆远传磁翻板液位计主要特点:
1、显示器以红色指示液位,上部白色区域为无液部分,显示直观、醒目、夜明效果好。

2、液位测量范围大,不受容器规格,形状以及安装位置的限制,全过程测量无盲区。

3、液位显示器与被测介质完全隔离,安全,可靠。

4、接液部分选用不同的材料制造,可适用于各种腐蚀性介质液位的测量。

5、高温以及有毒有害和易燃易爆介质液位的测量,均具有很强的适用性。

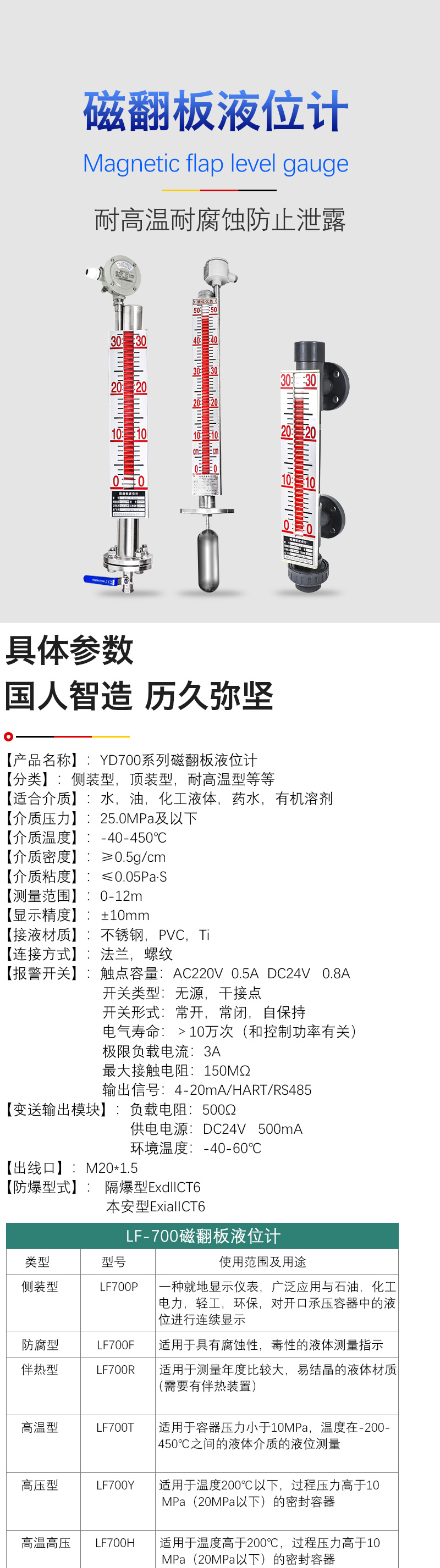

防爆远传磁翻板液位计技术参数:

测量范围:150~6000mm;

精 确 度:±10mm;

工作压力:常压~25MPa;

工作温度:-200~600℃;

介质密度:0.5~2.0 g/cm3;

介质密度差:≥150kg/m3(测量界位);

环境振动:频率≤25Hz 振幅≤0.5mm;

跟随速度:≤0.08m/s;

介质粘度:≤0.4Pa.S(可采用夹套加热改善粘度条件);

过程连接:

侧装法兰:DN25/PN1.0,PN1.6,PN2.5/HG20592~20635-97;

顶装法兰:DN100/PN1.0,PN2.5凸面或DN100/ PN1.0,PN2.5凸面/HG20592 ~20635-97;或者由客户要求安装尺寸。

主 导 管:1Cr18Ni9Ti;304;316L ;PP;PVC;PTFE;

浮 子:钛;PTFE。

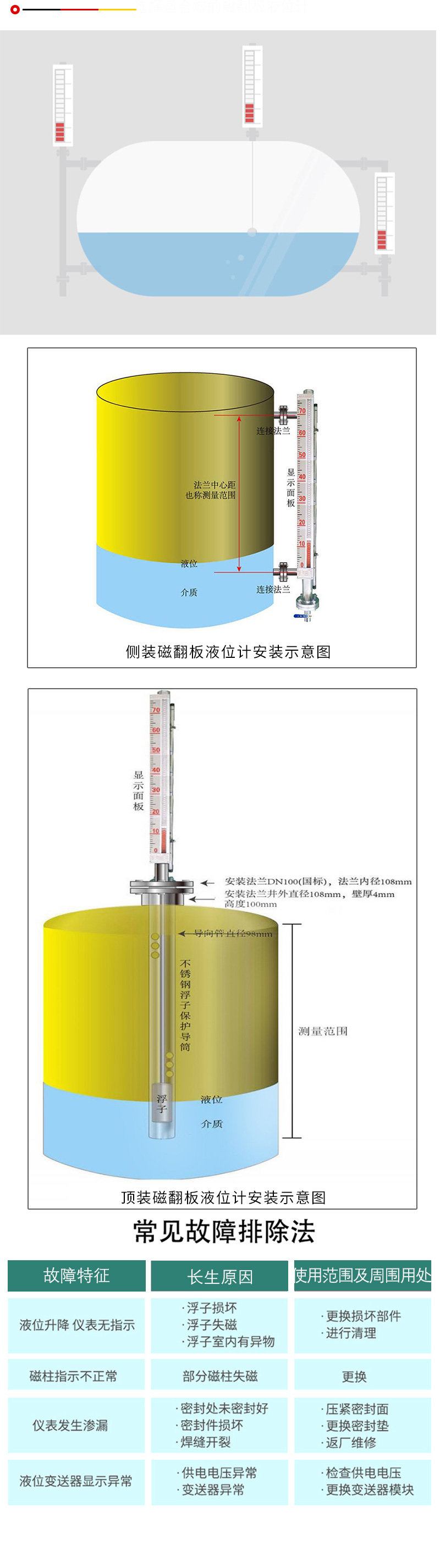

安装与调试:

1、HJ-UHZ系列产品已经经过我公司严格的试压、模拟运行等测试。零位已经迁至实际零位,用户可以直接安装。

2、安装时需注意主导管内切勿进入导磁杂质,以免影响浮球与显示板的磁耦合性能。

3、安装完成后需进行一次磁柱矫正,具体过程见使用说明书。

4、防爆型磁翻板液位计与被测容器的上下分液管间各装一只截止阀门以便打开或关闭液位计和便于液位计的维修。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。

5、 安装液位计时,法兰中心线垂直度≤4‰,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或耳朵攀)作固定支撑以增加强度。 配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm2。与交流电源同路平行铺设时,至少应保持20厘米以上的间距,单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。

6、配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm2。与交流电源同路平行铺设时,至少应保持20厘米以上的间距,单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。

7、选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。

8、对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。

9、外形结构中的盲区(L1)与介质密度有关,故不同介质有不同盲区。
