HART375手操器

HART375手操器


用途：调节压力变送器，温度变送器，流量变送器，是自动化现场不可缺少的仪器之一

HART375通信器是一种便携式的终端，它与采用HART通信协议的仪表一起使用，对其进行设定，更改和显示，它可监控输入、输出值和自诊断结果，设定恒定电流的输出和调零。 当系统开动或维持操作时，只要把HART通信器接在4~20mA通信信号线上，就可以使用。

HART375特点：

 在线监控和通信

 通信期间，调制信号不会中断4~20mA DC信号

 与采用HART通信协议的仪表可共用

 HART通信器能与采用HART通信协议的所有仪表一起使用

 操作方便

 大显示屏幕（4行，每行18个字符），采用中文显示，用户看了一目了然，设定和更改方便

 信息自诊断/保护功能

 自检查功能

 格式化密码保护

 低电压报警显示

 装置的技术规格



HART375适用仪表：

ROSEMOUNT1151 , ROSEMOUNT3051

ABB

日本富士

YOKOGAWA EJA(带HART通信协议)

DS-1151，DS-3351

HK1151 , HK3151 等国产智能压力变送器

通信信号的连接：

         专用线缆，长1.1m(3.6ft)

通信线：

         长度：1Km(0.62英里)（0.75~1.25mm²）

         负载电阻：250~600Ω

         负载电容：0.22uF以下

         负载电感：3.3mH以下

         与电源线的间距：15cm以上（避免平行走线）

显示：128*64点阵液晶显示

控制：触摸开关（4个方向键，19个功能键，一个电源开关）

电源：4支1.2V可充电电池

尺寸：180*80*54mm   (长*宽*高)

重量：700g

用途：调节压力变送器，温度变送器，流量变送器，是自动化现场不可缺少的仪器之一

HART375通信器是一种便携式的终端，它与采用HART通信协议的仪表一起使用，对其进行设定，更改和显示，它可监控输入、输出值和自诊断结果，设定恒定电流的输出和调零。 当系统开动或维持操作时，只要把HART通信器接在4~20mA通信信号线上，就可以使用。

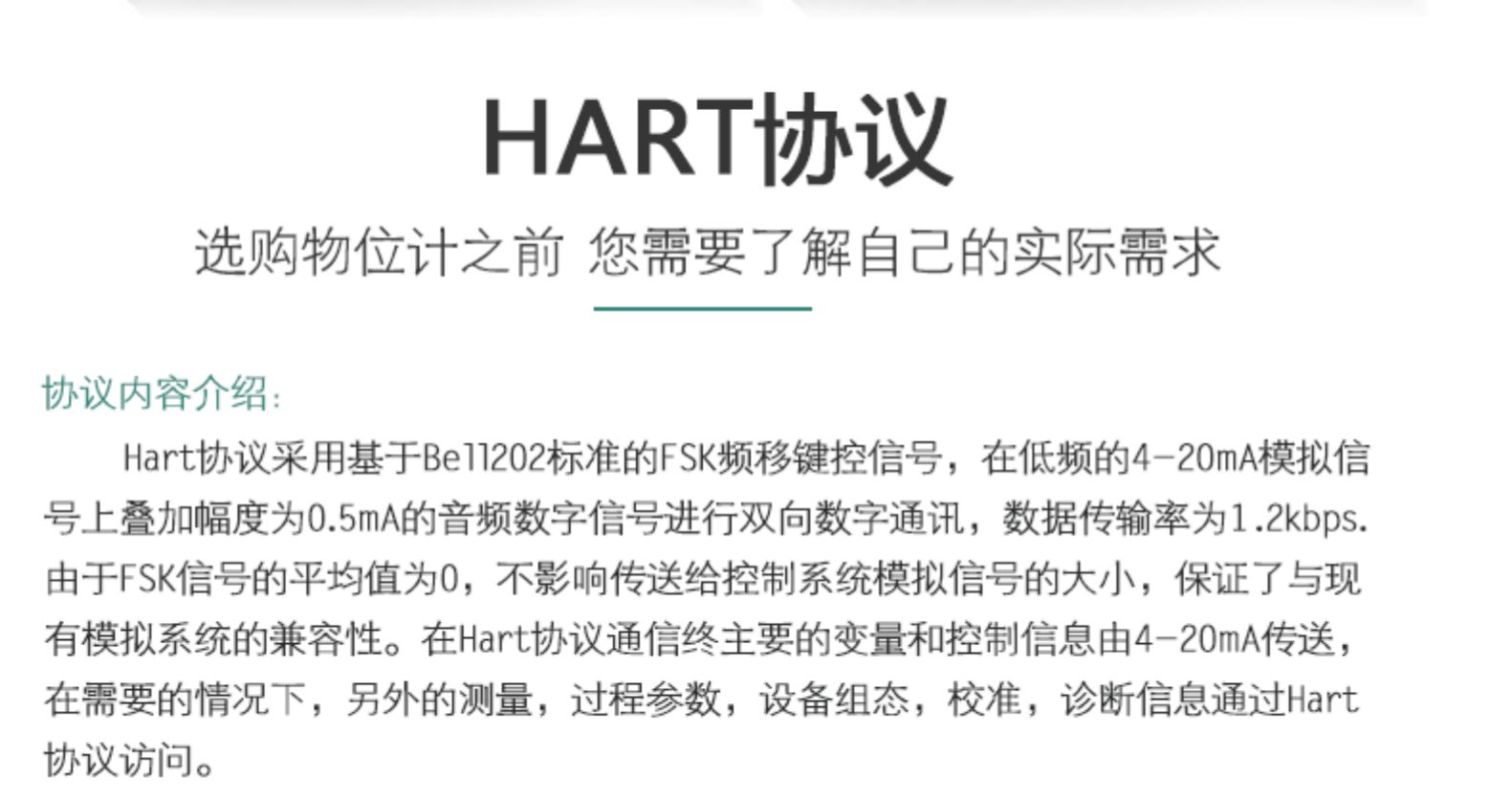

名词解释：什么是HART协议？

可寻址远程传感器高速通道的开放通信协议，是美国ROSEMOUNT公司于1985年推出的一种用于现场智能仪表和控制室设备之间的通信协议。 HART装置提供具有相对低的带宽，适度响应时间的通信，经过10多年的发展，HART技术在国外已经十分成熟，并已成为全球智能仪表的工业标准。HART协议采用基于Bell202标准的FSK频移键控信号，在低频的4-20mA模拟信号上叠加幅度为0.5mA的音频数字信号进行双向数字通讯，数据传输率为1.2kbps。由于FSK信号的平均值为0，不影响传送给控制系统模拟信号的大小，保证了与现有模拟系统的兼容性。在HART协议通信中主要的变量和控制信息由4-20mA传送，在需要的情况下，另外的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问。HART通信采用的是半双工的通信方式，其特点是在现有模拟信号传输线上实现数字信号通信，属于模拟系统向数字系统转变过程中过渡性产品，因而在当前的过渡时期具有较强的市场竞争能力，得到了较快发展。HART 规定了一系列命令，按命令方式工作。它有三类命令，第一类称为通用命令，这是所有设备都理解、都执行的命令；第二类称为一般行为命令，所提供的功能可以在许多现场设备（尽管不是全部）中实现，这类命令包括最常用的的现场设备的功能库；第三类称为特殊设备命令，以便于工作在某些设备中实现特殊功能，这类命令既可以在基金会中开放使用，又可以为开发此命令的公司所独有。在一个现场设备中通常可发现同时存在这三类命令。
