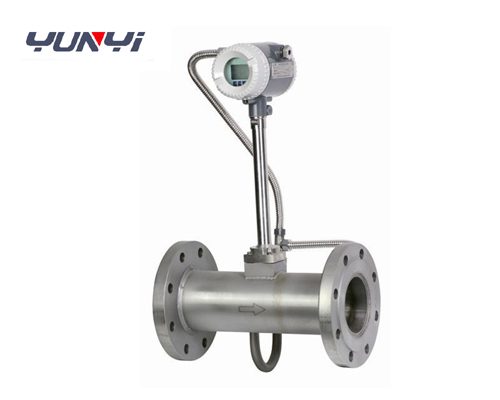

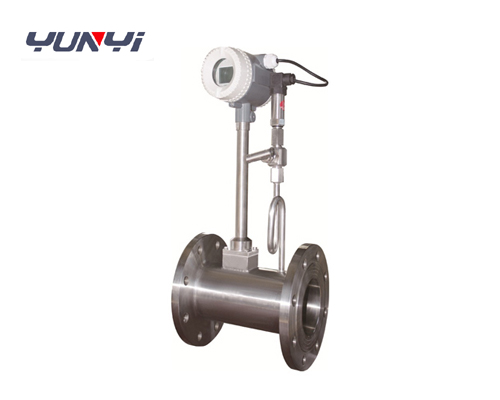

温压补偿一体化涡街流量计

带温压补偿涡街流量计产品概述：
        带温压补偿智涡街流量计是将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，带温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。
带温压补偿涡街流量计主要特点：
表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
全新的数字滤波和修正功能使流量测量更加精准可靠。
电池供电型无需外接电源既可连续工作两年以上。
全新点阵汉字液晶显示，使用操作更方便。
带温压补偿涡街流量计详细参数：

i、温压补偿涡街流量计主要功能及特点
1、具有较宽的测量量程范围、精确度高、压损小， 具有高可靠性和长期稳
    定性。
2、结构简单，安装维护方便，无可动部件、无机械磨损。
3、全新的外观设计，本体采用精密铸造工艺，外形美观，耐高温、抗腐蚀
    性强。
4、常用信号有脉冲或者模拟信号，信号稳定，抗干扰能力强。
ii、温压补偿涡街流量计主要技术参数
1、测量介质：一般气体、蒸汽
2、公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以
    上口径协议供货
3、介质温度：-40～100℃（常温）、-40～250℃（中温）、-40～320℃（高
    温）、-40～350℃（超高温）
4、公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)
5、精    度：±1%R，±1.5%R（满管式）
          ±1.5%R，±2.5%R（插入式）
6、供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二
    线制电流输出型）、3.6V锂电池、双供电
7、本体材质：304(其它材料协议供货)
8、防护等级：IP65(其它防护等级协议供货)
9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。

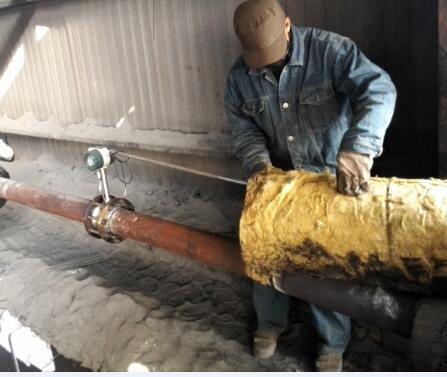

蒸汽管道温压补偿涡街流量计

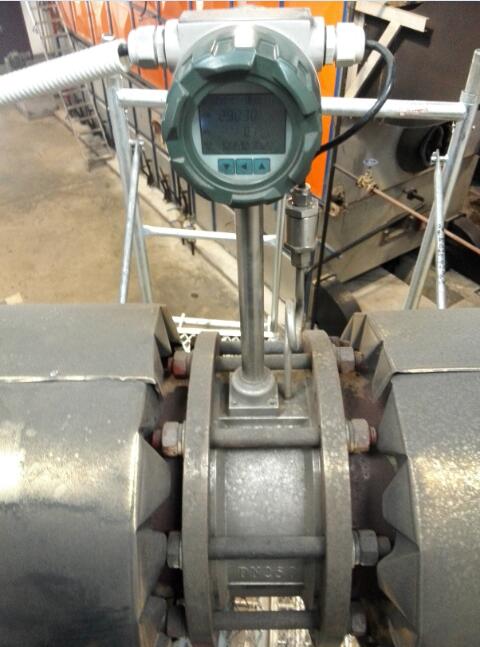

供暖管道温压补偿涡街流量计

涡街流量计仪表管道安装要求：
    涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求：
同心收缩全开阀门


同一平面两个90度弯头

一个90度弯头

不同平面两个90度弯头

同心扩管

调节阀半开阀门（不推荐）

注：
1、DN为仪表口径，单位mm
2、调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
3、上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。
4、仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm。
5、测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过55℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。
6、仪表在在管道上可以水平、垂直或倾斜安装。
水平管道上，测量气体时，若被测气体中含有少量的液体，流量计应安装在管线的较高处，如图

水平管道上，测量液体时，若被测液体中含有少量的气体，流量计应安装在管线的较低处，如图

垂直管道上，测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动。测量液体流量时，液体流向应由下向上。如图
