气体涡轮流量计

气体涡轮流量计是一种速度式仪表，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。
气体涡轮流量计产品特点：
专为燃气计量设计，高灵敏度，高安全性
进口优质专用轴承，使用寿命长
计量室与通气室隔绝，保证了仪表的安全性
可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值
流量范围宽（Qmax/Qmin≥20:1，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.5 m3/h
智能化仪表系数多点非线性修正
内置式压力、温度传感器，安全性能高、结构紧凑、外形美观
仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上
气体涡轮流量计仪表系数、累计流量值掉电十年不丢。
气体涡轮流量计的技术参数：
精度等级：1.0级、1.5级
使用条件：环境温度：-30℃～+60℃；大气压力：86KPa～106KPa；
介质温度：-30℃～+80℃；相对湿度：5%～95%
气体涡轮流量计详细参数：

仪表型号	LWQ-N	LWQ-A	LWQ-B	LWQ-C	LWQ-D
信号输出	脉冲	4-20mA	无	4-20mA	可选4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	锂电池	24VDC±15%	24VDC±15%  + 锂电池
精度等级	2.5~1.5级		1.5~1.0级		1.5~1.0级
测量范围	标准量程		标准量程或扩展量程		标准量程或扩展量程
显示器	无		有		有
温压补偿	无		无		有
通讯接口	无		无		RS485
实时记录	无		无		有
仪表材质	铝合金或不锈钢		铝合金或不锈钢		铝合金或不锈钢
防爆等级	ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP65		IP65		IP65
整机功耗	＜1W		＜1W		＜1W
仪表通经	DN25~DN300		DN25~DN300		DN25~DN300
安装方式	法兰安装		法兰安装		法兰安装
介质温度	-20℃~80℃		-20℃~80℃		-20℃~80℃
环境温度	-30℃~60℃		-30℃~60℃		-30℃~60℃

涡轮流量计应用场合：
　　公用工程−−-电﹑气﹑水处理的监控
管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气
石油与天然气工业
能量交换；填井气回收；燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控
　　电力行业
燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量
　　化学行业
烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量；电池工厂各种气体流量测量
　　冶金行业
钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制
　　 纸浆与造纸行业
废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量
　　食品及医药行业
加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制
　　环保
沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量
　　其他行业
工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量

涡轮流量计测量原理
流体流经气体涡轮流量计壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过气体涡轮流量计中放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经涡轮流量传感器的流体的瞬时流量Q成正比，流量方程为：   q=3600*（f/k）
式中： f——脉冲频率[Hz]   k——传感器的仪表系数[1/m3]，由校验单给出。Q——流体的瞬时流量（工作状态下）[m3/h]      3600——换算系数
每台气体涡轮流量计的系数由制造厂填写在检定证书中，k值设入配套的显示气体涡轮流量计中，便可显示出瞬时流量和累积总量。
气体涡轮流量计按仪表功能分类可分为3大类
1、气体涡轮流量传感器/变送器:
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6.。
气体涡轮流量传感器/变送器
应用场合：可作为工况流量信号的采集仪表，将流量信号远传至上位机

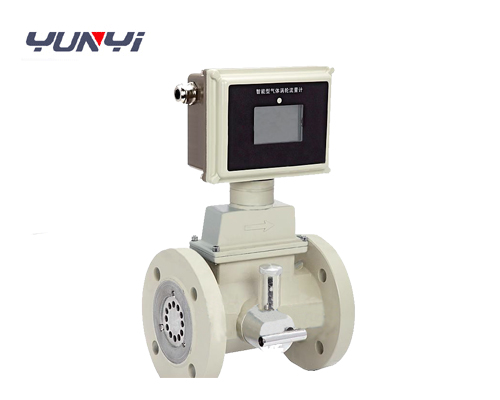

2、智能一体化气体涡轮流量计
一体化智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。
应用场合：
1.在温度、压力相对稳定的工况现场，作为工业控制仪表
2.在温度、压力相对稳定的工况现场，用户可根据仪表示值气体方程自行运算到标况流量
3、智能温压补偿一体化气体涡轮流量计
气体涡轮量计内置温度、压力传感器和智能流量积算仪，通过微处理单元对实时采集的流量、温度、压力信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，然后将标准状态下的体积流量直观的显示出来
应用场合：精确计量或贸易结算
