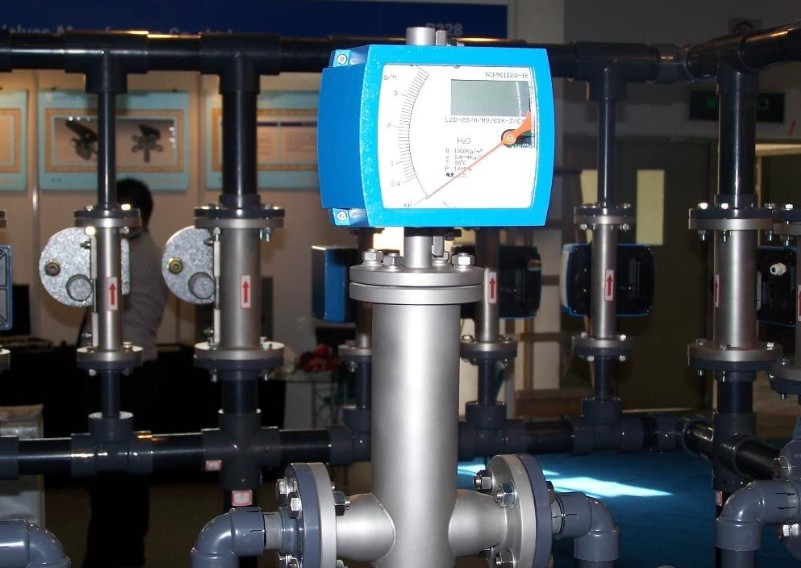

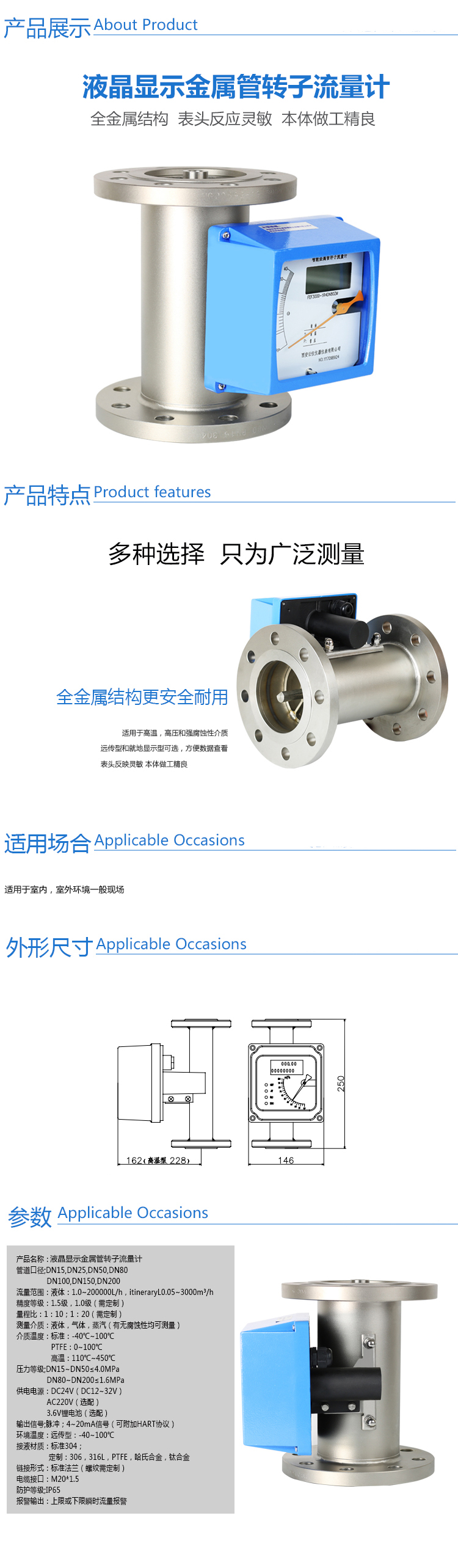

液晶显示金属管转子流量计

液晶显示金属管转子流量计产品概述：
   液晶显示金属管转子流量计（金属管浮子流量计）是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点，它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的测量。该系列金属管浮子流量计以其优良的性能和可靠性，已广泛使用于石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业。
液晶显示金属管转子流量计功能特点：
可适用于小口径和低流速介质流量测量
对于直管段要求不高，量程比达到10:1
可带现场指示表头，双行液晶瞬时/累积流量显示
全金属结构，适用高温、高压和强腐蚀性介质
对被测流体粘度有一定限制，不能测量大黏度的流体
液晶显示金属管转子流量计详细参数：
精    度：1.0 F.S
量 程 比：标准型10:1（可定制20:1）
测量范围:水（20℃）1～200000L／h 空气（20℃，0.1013MPa）0.03～6000m3／h
可选材质：304不锈钢；316不锈钢；316L不锈钢；PTFE；钛；哈C合金
压力等级：标准型：4.0MPa (DN15－DN50)   1.6MPa (DN80-DN200)
高 压 型：≤32MPa（DN15－DN50）≤16MPa (DN80-DN200)
压力损失：7kPa-70kPa
介质温度：标准型：－40℃～100℃；PTFE：0℃～100℃；高温型：110℃～450℃
环境温度：－30℃～80℃
介质粘度：DN15：≤5mPa.s(F15.1-F15.3)  ≤30mPa.s(F15.1-F15.3)；DN25：≤250mPa.s
          DN50～DN200：≤300mPa.s
连接形式：DIN2501 标准法兰（可定制其它连接方式）
电缆接口：M20*1.5 内螺纹（隔爆型为1/2NPT 内螺纹）
供电电源：24VDC（12VDC－32VDC）
负载特性：≤600Ω
液晶显示：瞬时流量:0～50000(可带小数点)；累积流量:0～99999999(可带小数点)自动复位
防护等级：IP65
防爆等级：本安型ExiaⅡCT5；隔爆型ExdⅡBT6
液晶显示金属管转子流量计流量范围：

公称通径	水(l/h 材质PTFE除外)	水(l/h 材质PTFE)	空气(m3/h 标态)
DN15、DN20	最小流量1～63 最大流量10～630	最小流量1.6～40 最大流量16～400	最小流量0.03～1.8 最大流量0.3～18
DN25、DN32	最小流量63～630 最大流量630～6300	最小流量63～320 最大流量630～3200	最小流量3.0～18 最大流量30～180
DN40	最小流量400～1000 最大流量4000～10000	最小流量200～630 最大流量2000～6300	最小流量12～30 最大流量120～300
DN50、DN65	最小流量500～2500 最大流量5000～25000	最小流量400～1600 最大流量4000～16000	最小流量18～70 最大流量180～700
DN80	最小流量1600～6300 最大流量16000～63000	最小流量1600～4000 最大流量16000～40000	最小流量70～180 最大流量700～1800
DN100、DN125	最小流量4000～10000 最大流量40000～100000	最小流量4000～6000 最大流量40000～60000	最小流量180～300 最大流量1800～3000
DN150	最小流量8000～15000 最大流量80000～150000	最小流量8000 最大流量80000	最小流量300 最大流量3000
DN200	最小流量15000～20000 最大流量150000～200000	特殊订货	特殊订货

水平安装转子流量计

金属管转子流量计仪表口径、浮子号的确定
1金属管转子流量计修正系数Kx确定
a.如果用户给出的是液体体积流量Qv,则用下式计算Ka:
  Ka=
b.如果用户给出的是液体质量流量Qm,则用下式计算Kb:
Kb=
c.如果用户给出的是标准状况下(0℃,0.1013MPa)气体体积流量Qv,,则用下式计算Kc:
 Kc=
d.如果用户给出的是操作状态下气体体积流量Qv,则用下式计算Kd:
 Kd=
e.如果用户给出的是气体质量流量Qm,则用下式计算Ks:
 Ke=
以上各式中：
ρ ------被测介质的密度
         液体被测介质是指在20℃，0.1013MPa下的密度（g/cm3）
         气体被测介质是指在20℃， 0.1013MPa下的密度(kg/m3)
ρs------所选浮子的密度
         不锈钢浮子的密度为7.8g/cm3
           聚四氟乙烯浮子的密度为3.4g/cm3
           镍基合金浮子的密度为8.3g/cm3
  ρn------空气在(20℃,0.1013MPa)标校状态下的密度,1.205kg/m3
  T ------被测介质的绝对温度(K)
  Tn------标校介质的绝对温度(293.15K)
  P ------被测介质的绝对压力(MPa)
  Pn------标校介质的绝对压力(0.1013MPa)
2金属管转子流量计口径及测量范围的确定
A.根据用户在选型规格书中所提供的参数,选择适当的修正系数计算公式,计算出相应的标校介质流量Qs:Qs=Kx×Q
Qs---指标准介质(水或空气)在标校状态下的流量
Q ---指用户提供的介质流量
Kx---指修正系数
B.流量表中给出的水及空气的流量是指20℃,0.1013MPa状态下的正常流量,其允许范围是正常流量的+10%,即经过计算得到的水及空气的流量Qs,如果在流量表中所示的某个范围内,就可选定该范围对应的浮子号及对应的测量管口径.
C.根据下式确定用户被测介质流量刻度的上限值Q:
      0.9
式中：Qi指流量表中某一浮子号对应的水或空气的体积流量上限值
D．于计算中没有考虑到粘度的修正，有可能与计算机的计算结果产生差异，届时请用户予以协助。
