产品概述

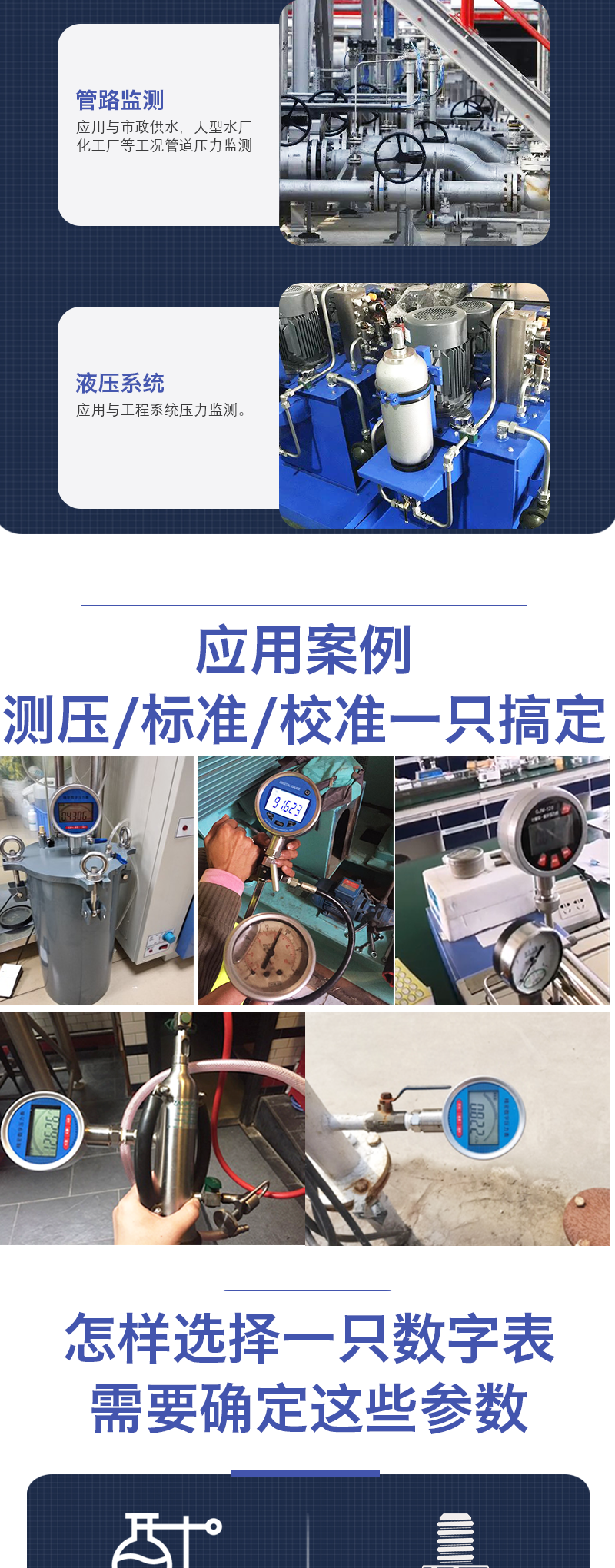

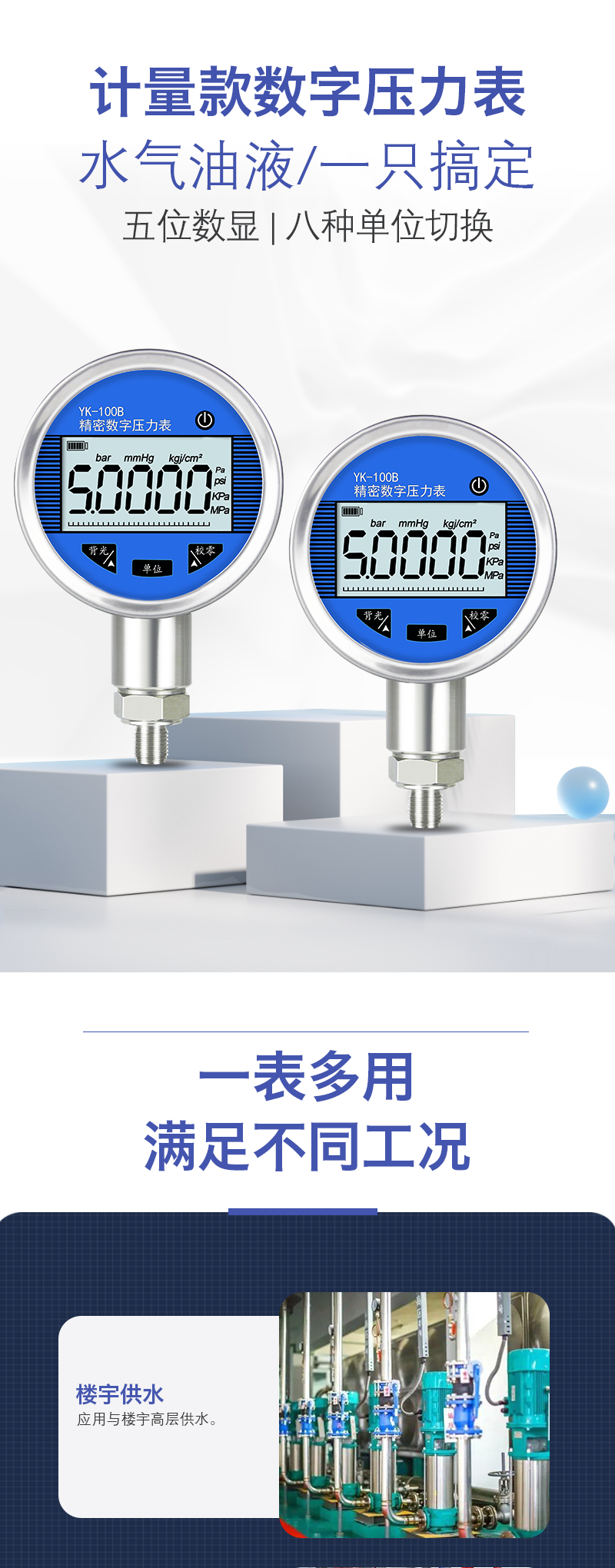

YK-100B通讯数字压力表，是我公司新推出的微功耗智能产品。它采用了先进微功耗器件以及独具特色的软件处理技术，可真实地连续测量压力数值。它采用大屏幕段码宽视角液晶显示窗，读数十分醒目、直观。该产品出厂前，经过了高低温老化、应力老化和温度补偿等工艺，即使在 (0 ～ 50)℃ 范围、一年时间内、99% 置信概率的苛刻条件下，也能够确保产品的准确度。它主要用于校验压力（差压）变送器、精密压力表、一般压力表、血压计等其它压力仪器仪表，也可广泛用于需要精密测量压力的场合等。它是指针式精密压力表的更新换代产品。

产品特点

u微功耗、准确度高、高清晰度数字液晶显示

u体积小、易操作、便于现场校验及精密压力测量时使用

u智能校准、线性修复、两秒钟磁笔感应调零

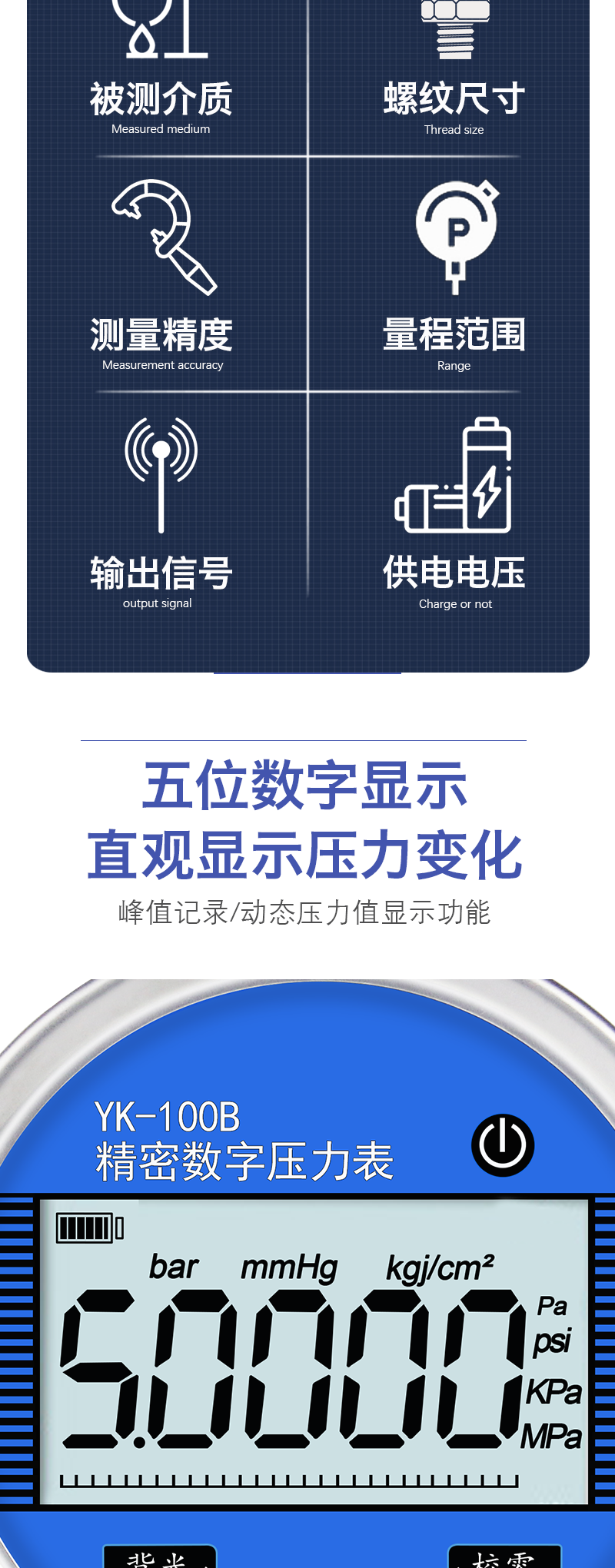

u液晶显示具有动态压力值显示功能，直观显示压力百分比

u压力单位 : mmH2O mmHg psi kPa MPa Pa mbar bar 多达十种压力单位 ( 可选 )

u数字压力表附带485 RTU协议，配套上位机软件可实时监控传输数据

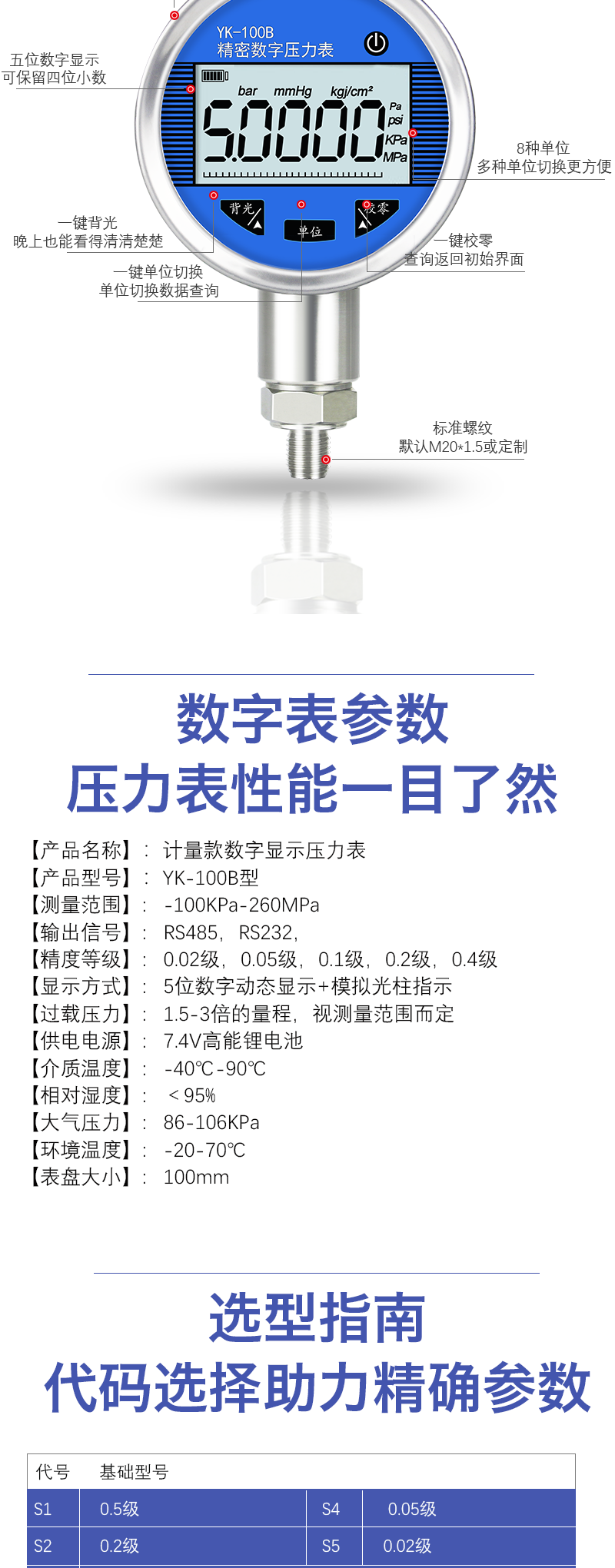

技术参数

压力范围： -100kPa ～ 2kPa ～ 250MPa （可根据用户需要订制其它压力量程）

准确度（精度）： ±0.2%F.S ； ±0.1%F.S ； ±0.05%F.S；±0.02%F.S

外形尺寸及重量

外形尺寸： φ 100mm × 34mm ；重量： 0.5kg

RS485数字压力表

双供电内置锂电池供电可以当数字压力表使用

外供电激活485通讯端口，可实时传输数据（9V电源适配器和24V可选）

同时记录存储数据

使用环境

a 、温度：（ 0 ～ 50 ) ℃ 保证准确度的工作温度范围）

b 、相对湿度： <95%

产品选型

YK-100B数字压力表
代号	精度
S1	0.02
S2	0.05
S3	0.1
S4	0.2
S5	0.5
	代号	信号输出
	01	无输出
	02	RS485
		代号	压力范围
		见表1	G表压 A绝压
			代号	螺纹
			M	详见选型表
示例：YK-100BS202G5M14 *YK-100B数字压力表精度0.05级输出RS485量程0-160KPa 螺纹M201.5**

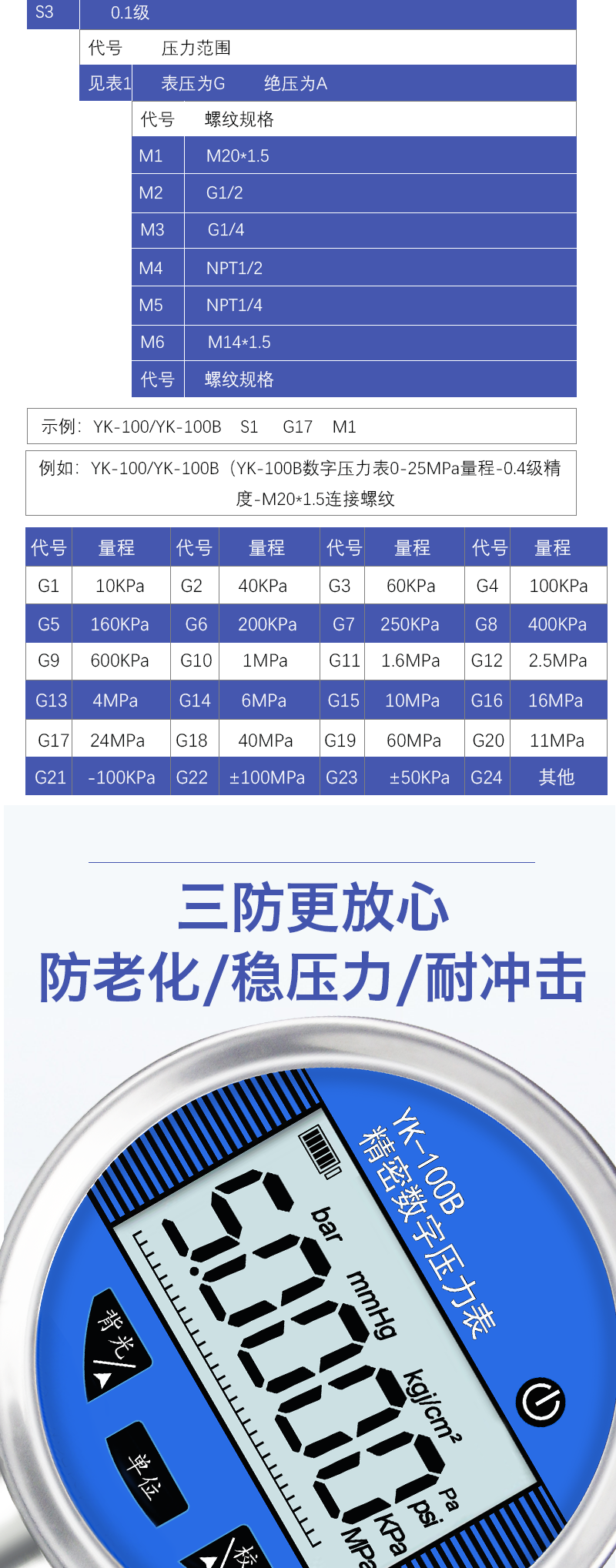

量程选型表
代号	量程	代号	量程	代号	量程	代号	量程
1	10KPa	2	40KPa	3	60KPa	4	100KPA
5	160KPa	6	200KPA	7	250KPA	8	400KPA
9	600KPA	10	1MPa	11	1.6MPa	12	2.5MPa
13	4MPa	14	6MPa	15	10MPa	16	16MPa
17	25MPa	18	40MPa	19	60MPa	20	100MPa
21	0-160MPa	22	0-250MPa	23	±5KPA	24	±10KPA
25	±20KPA	26	±50KPA	27	±100KPA	28	10KPA（A）
29	30KPA（A）	30	50KPA（A）	31	100KPA（A）	32	200KPA（A）
33	500KPA（A）	34	1MPa（A）	35	2MPa（A）	36	-10KPA-0
37	-20KPA-0	38	-50KPA-0	39	-100KPA-0	40	定制（绝压、表压、大气压）
备注：A代表绝压；无标注代表表压；

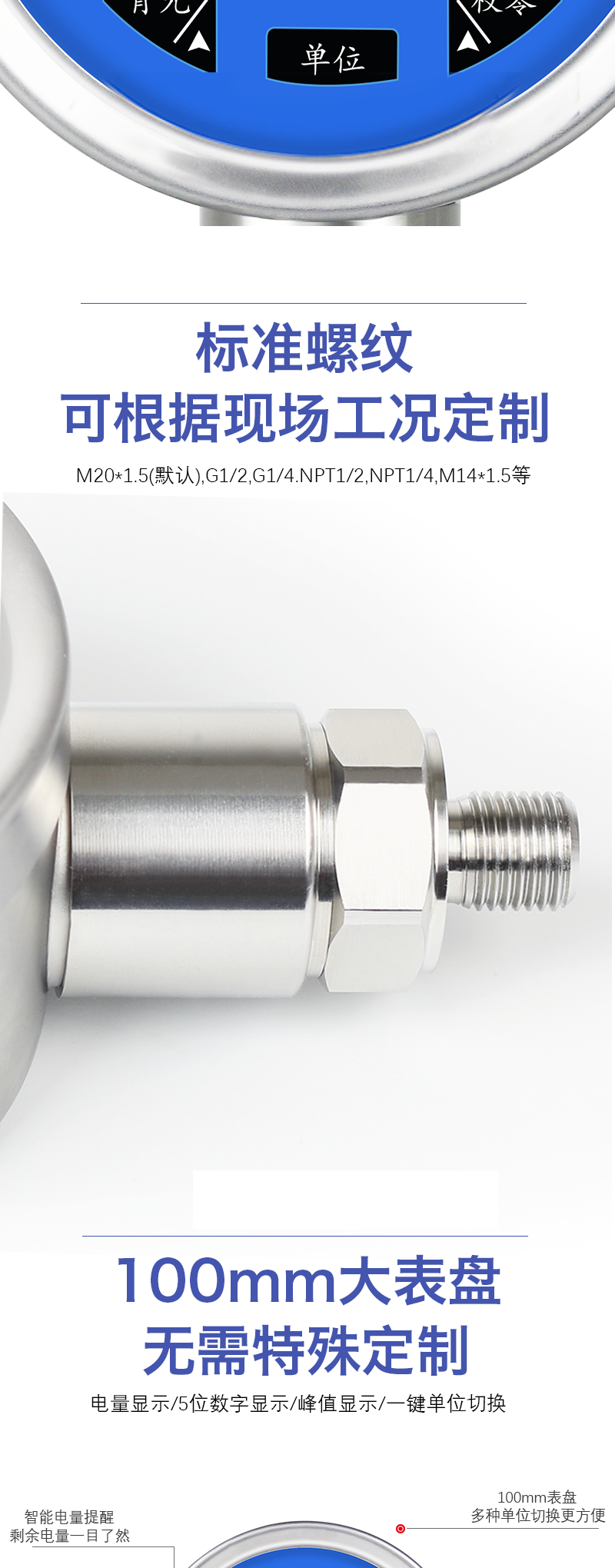

螺纹连接方式
代号	连接方式	代号	连接方式	代号	连接方式	代号	连接方式
01	M6*1	02	M8*1	03	M8*1.25	04	M10*1
05	M10*1.5	06	M12*1	07	M12*1.25	08	M12*1.5
09	M14*1	10	M14*1.5	11	M16*1	12	M16*1.5
13	M18*1.5	14	M20*1.5	15	M27*2	16	G1/8
17	G1/4	18	G3/8	19	G1/2	20	G3/4
21	G1	22	1/8NPT	23	1/4NPT	24	3/8NPT
25	1/2NPT	26	3/4NPT	27	R1/8	28	R1/4
29	R3/8	30	R1/2	31	ZG3/4	32	7/16UNF
33	7/16UNF（内）	34	G1/4（内）	35	卡箍（50.5）	36	KF16
37	法兰DN15	38	法兰DN20	39	法兰DN25	40	法兰DN32
41	法兰DN40	42	法兰DN50	43	法兰DN80	44	定制
备注：代号35以下需要单独购买接口附件
