明渠流量计

一.概述
明渠流量计（河道雷达流速显示系统）主要由雷达流速计、雷达水位计组成，流速计用于采集流体表面流速，并 经过模型计算得到过水断面平均流速，再结合水位计测得的水位以及断面信息算出过流断面 面积，从而利用公式流量=平均流速×过流断面面积×修正系数得到流量，其中修正系数是根据实际测量环境得到的标准值进行计算得到。

二.参数
传感器供电：供电 9-28V 显示系统供电：220V
流速范围：0.1-20m/s
流速测量精度：2%
速度分辨率：0.01m/s
测距范围：0.5-45 米
测距精度：10 ㎜
测距分辨率：1 ㎜
工作温度：-40-85 度
防水等级：IP65
输出数字信号 RS485
尺寸：200*120*120（传感器）
显示箱外形 400*300*200（ 双门结构 可防雨 ）

三．特点
显示系统 AC220V 供电 可定制 DC24V，整机功率<10W
7 寸全彩触摸屏，全触摸屏操作，方便快捷
MODBUS-RTU 协议，可定制 4G，LORA,WIFI 等无线通讯功能
防水航插连接，连接方便快捷
支持编程和定制
可直接上云，显示流量液位等信息

四．显示和设置

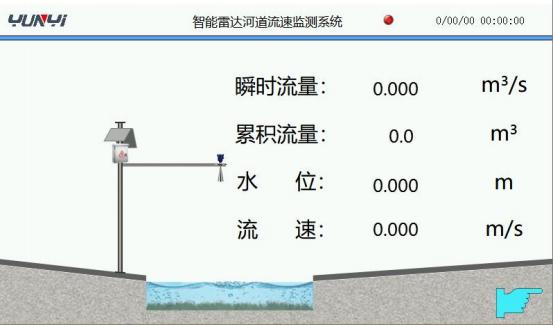

主界面

同时显示：瞬时流量 累积流量 水位 流速等信息

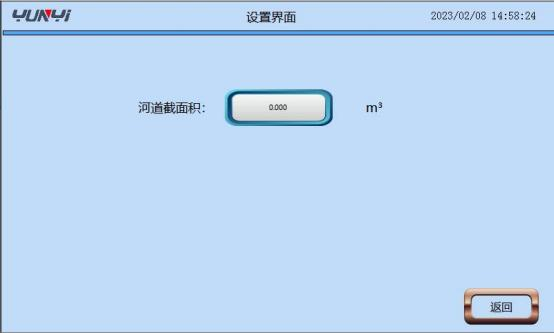

设置界面

设置河道截面积，可计算出河道流量和累积流量

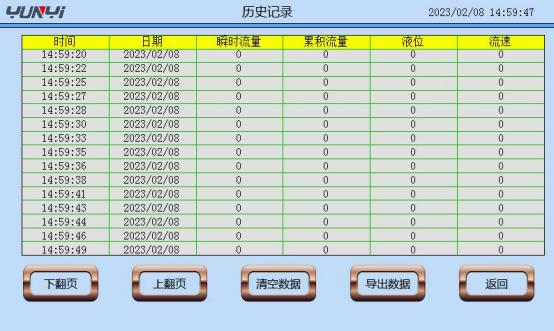

历史记录界面：


五．协议详解：
仪表通讯协议遵守 MODBUS-RTU 通讯规约，1 个起始位，8 个数据位，一个停止位。
以下指令定义假设仪表参数为：仪表地址设置为 1 、通讯波特率 9600 、无效验位、单位 KPa  指令中读指令、写指令中的地址及数据均为高字节在前、低字节在后；CRC 检验低字节在前，高字节在后。

寄存器名称	类型	寄存器偏移地址	功能码	备注
水位	32 位浮点数	0000H	03H	读参数
流速	32 位浮点数	0002H	03H	读参数
瞬时流量	32 位浮点数	0004H	03H	读参数
累积流量	32 位浮点数	0006H	03H	读参数
温度	32 位浮点数	0008H	03H	读参数
截面积	32 位浮点数	OBBE	03H/06H	设置 读写参数

六．安装和接线：

显示箱	仪表端（雷达流速仪）
220V AC
220V AC
地
传感器电源正	24+
传感器电源负	24-
传感器输出正	485A
传感器输出负	485B
数字信号+
数字信号-

注：同一个行里的设备连接即可
七 .安装要求

1、安装流量计时，水位计和流速计雷达不能有遮挡，否则会影响测量准确度。
2、流量计安装时需尽量保证外壳上表面水平，且安装在渠道中间位置。

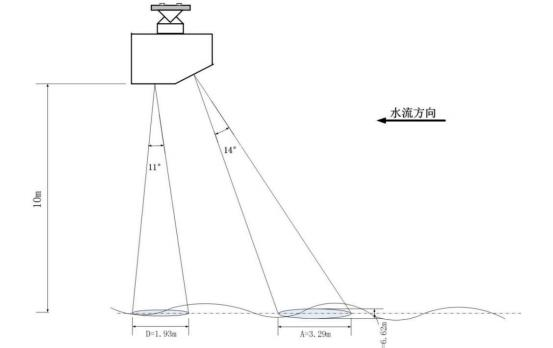

3、流速计波束建议朝来水方向，如上图 所示，且与水流方向的水平角度为 0 度。
4、流速计只受动态目标影响，渠道做硬化处理没有杂草或树木时，即便波束照射到渠道两侧也不会对测流造成影响。
