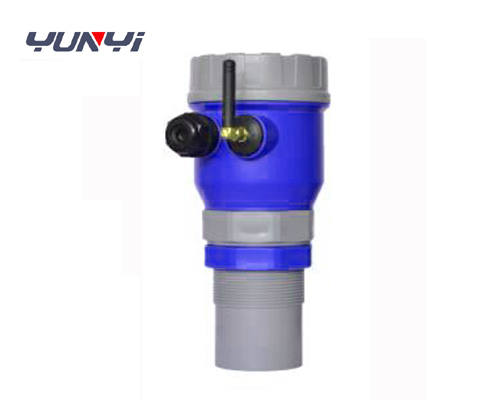

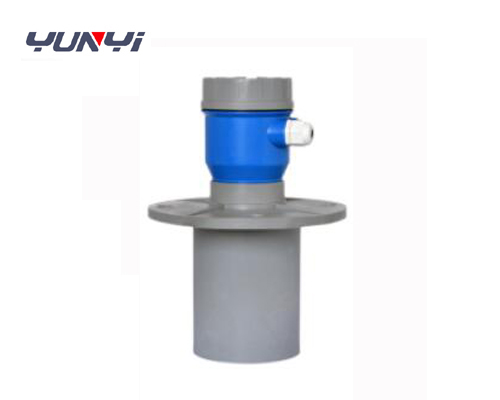

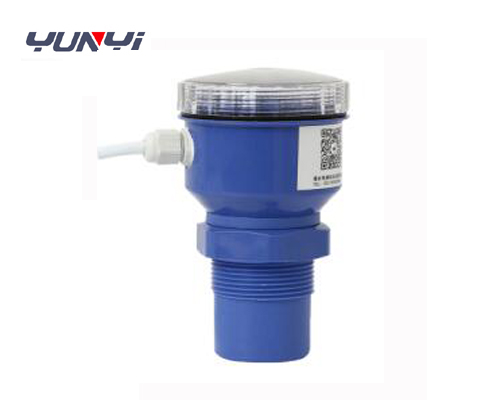

产品名称：超声波液位计
型号：XY-TUF1
工作原理
超声波液位计由三部分组成：超声波换能器、处理单元、输出单元。
超声波液位计换能部分利用压电陶瓷作为超声波脉冲的发射器和接收器，当在压电陶瓷两端加上一定电压的时候，压电陶瓷受激励振动产生超声波脉冲，接着超声波换能器转入接收状态对已收到的超声波回波脉冲进行分析。首先需要监测接收是否是所发出的超声波脉冲的回波，如果是，则检测声波的行程时间，然后由处理单元把时间转换为距离和液位，再由输出单元进行输出。
超声波液位计技术优势：超声波液位计是非接触测量方式，±0.25%精度，1-25米量程，优异的聚焦：5度声束角，多种传感器材质，内置全量程温度补偿。超声波液位计测量有腐蚀（酸、碱）的介质、有污染的场合（下水道），或易产生粘附物的物质。适合于那些无法用物理方式接触的液体。
主要参数
量程:0-3、5、8、10、15、20 、 30、 40、 50 、100m
精度:0.25%
盲区:0.15-0.7m
工作温度:-20℃-+60℃
压力范围:-1-16公斤(型号:QF-8000或者QF-9000系列)
电源:24VDC、220VAC
输出:4-20mA、Rs-485
控制:二路继电器
防护等级:IP68
显示方式:12864点液晶显示
外壳：耐腐型传感器外壳
产品特点
1.多脉冲低电压多点发射发射电路，双平衡抑制噪声多点接收电路(QF-9000系列):提高仪器可靠性，解决不物位不平整测量不准确的难题，并大大加强抗干扰能力，可在变电站发射塔附近稳定工作。
2.自动功率调整、增益控制、温度补偿。
3.先进的检测技术，丰富的软件功能适应各种复杂环境。
4.采用新型的波形计算技术，提高仪表的测量精度。
5.具有干扰回波的抑止功能保证测量数据的真实。
6.16位D/A转换，提高电流输出的精度和分辨率。
7.传感器采用四氟乙烯材料，可用于各种腐蚀性场合。
8.多种输出形式:可编程继电器输出、高精度4-20mA电流输出、RS485数字通信输出 分体超声波液位 探头
性能特点
1.具有抗干扰性强。可任意设置上下限节点及在线输出调节，并带有现场显示，可选择模拟量，开关量及RS485输出，方便的与相关设施接口。
2.采用聚丙烯防水外壳。壳体小巧且相当坚固，具有优良的耐化学品性，对于无机化合物，不论酸、碱、盐溶液，除强氧化性物料外，几乎都对其无破坏作用，对几乎所有溶剂在室温下均不溶解，一般烷、烃、醇、酚、醛、酮类等介质上均可使用。
3.重量轻、不结垢、不污染介质。
4.无毒性。可用于药品、食品工业设备安装，维修极为方便。
应用领域

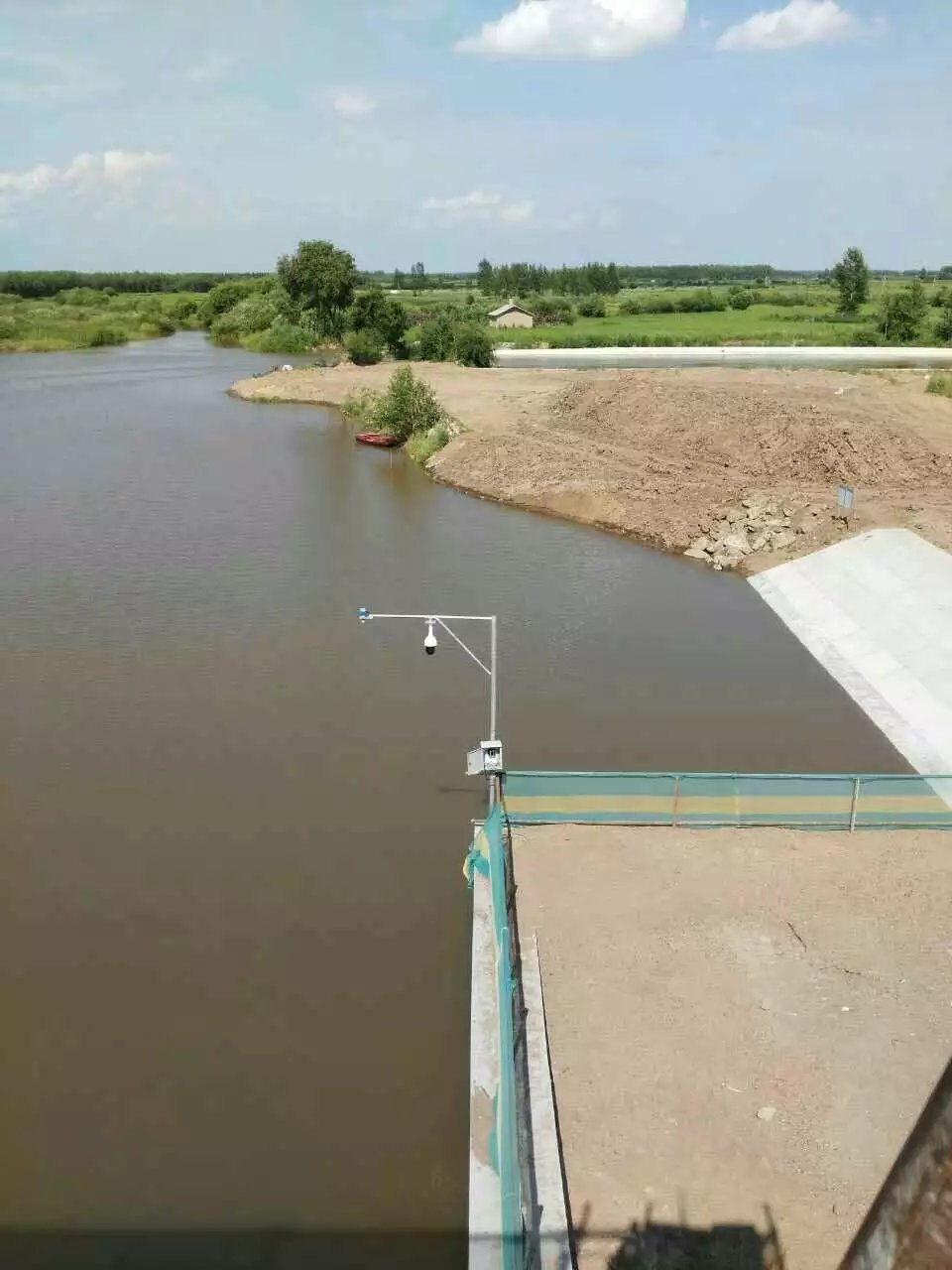

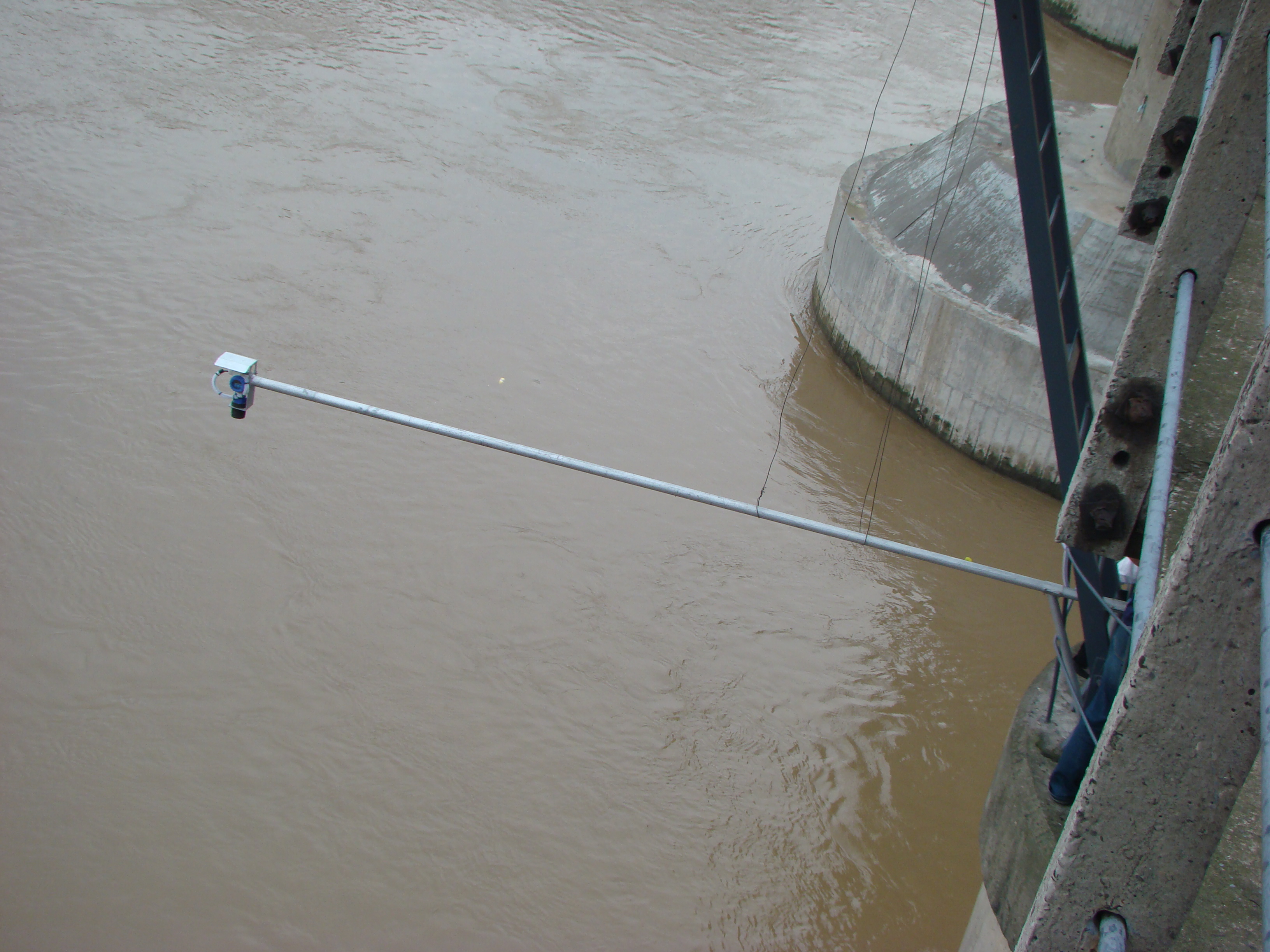

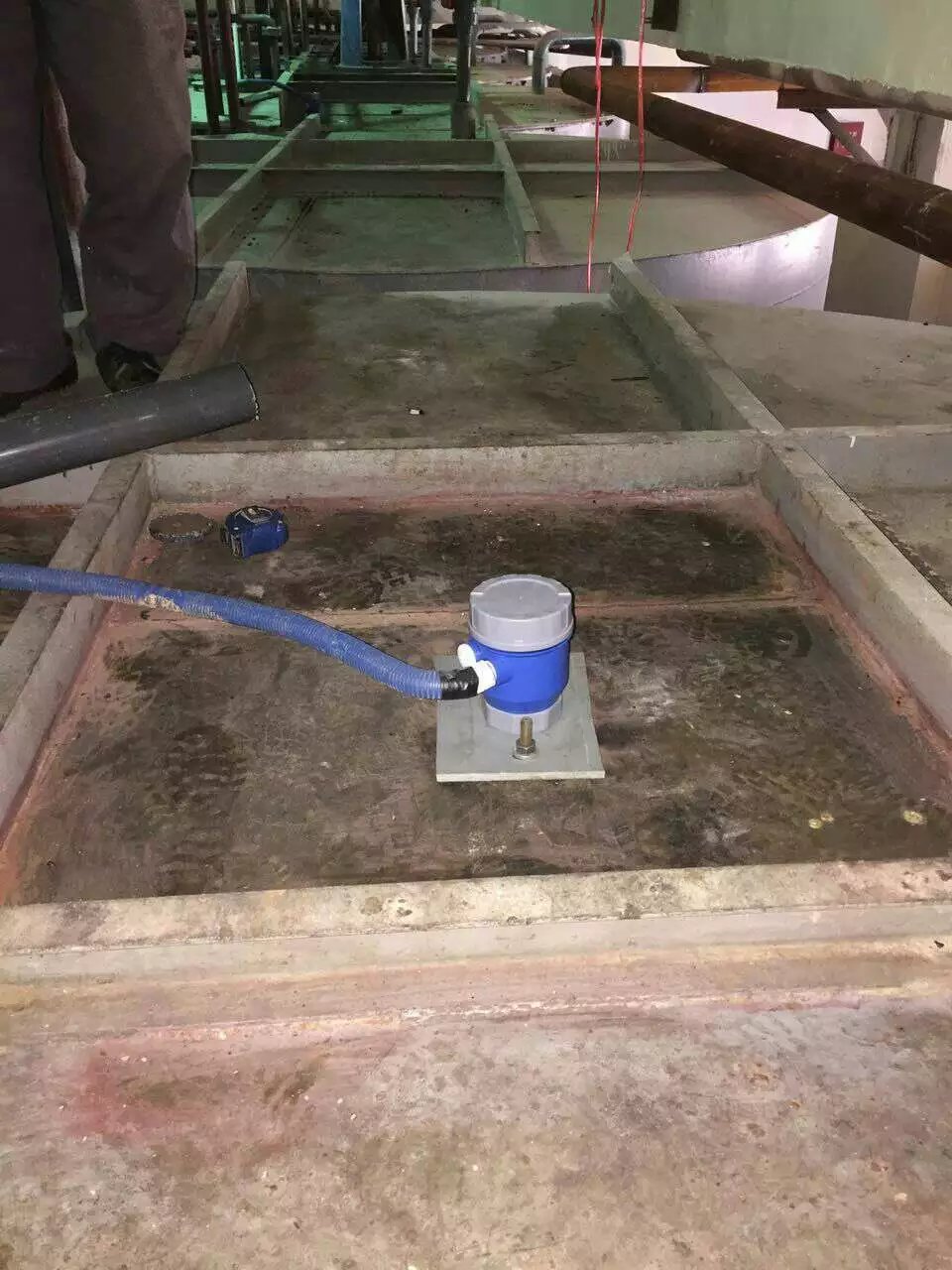

1.水及污水处理 :泵房、集水井、生化反应池、沉淀池等
2.电力、矿山:灰浆池、煤浆池、水处理等
如何保证超声波液位计测量精度：
1.平均测量：超声波液位计测量过程中采取科学的多次测量取平均值的测量方法。
2.实测声速校准：超声波液位计测距时较主要的误差来源于环境温度，实际测量中我们会利用温度传感器测量环境温度后，用经验声速进行校准，但这样无法避免经验声速与实际的误差。因此，我们需要实测声速校准法来较大程度降低由于声速误差带来的测量误差。
3.指向性：按实际环境采用高频换能器，利用高频换能器较好的指向性减少测量容器产生的回波影响。
4.控制发射能级：依据初测结果判断被测物距离，按实际调整超声波液位计的较大发射功率，使之保持在合理范围，降低由于发射功率过大造成的误差。
5.剔除不合理数据：超声波液位计实际测量较稳定介质时，介质基本不会出现快速突变，所以在测量过程中要及时对不合理数据进行剔除。
