矿井水文监测

1、系统概述

多参数水文动态监测智能预警系统利用计算机技术、通讯技术和传感器技术解决矿井水害防治问题，是多学科领域与水文科学相结合的产物。能够满足《煤矿安全规程》中对于地下水动态监测的需求,能直观地反映含水层的水文地质条件，长期监测多种水文、水质参数。使用户能及时掌握水文动态，达到对水害事故的早发现、早预报、早防治，对保障煤矿的安全、正常生产具有重要意义。

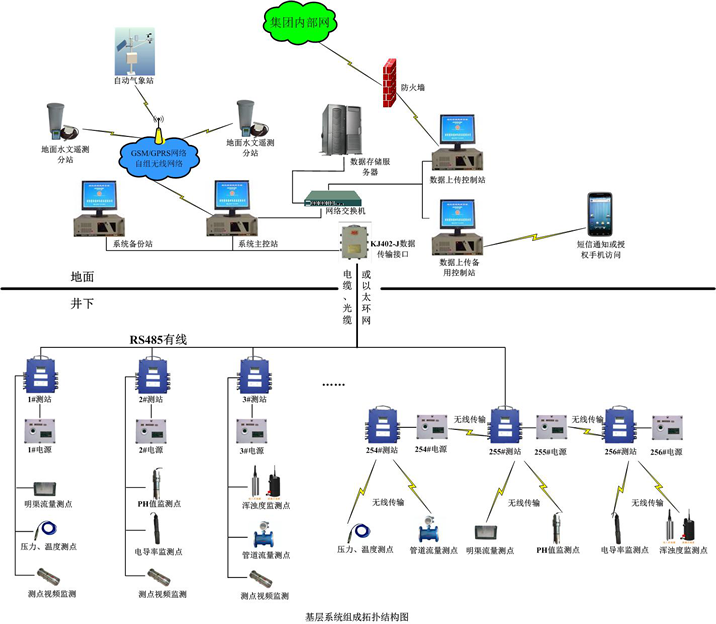

2、系统结构设计

系统分为地面和井下两大部分：

地面部分包括水文长观孔的水位、水温、水质监测，地表河流及沟渠流量监测，塌陷区水位、水温、水质监测，气象综合监测等，通过GSM网络、北斗网络或自组建无线网络将数据发送到水文监测系统主控站。

井下部分包括井下水仓水位、泥位、水温，钻孔水压、水温、流量，明渠水位、泥位及流量和给排水管道流量、压力以及各类出水点水质监测，通过通讯电缆（光缆、电话线、井下工业以太网）或自组建无线网络将数据发送到水文监测系统主控站。

3、系统组成及功能

系统由硬件系统和数据处理软件组成。系统的硬件部分主要包括：数据传输接口，系统主控站，数据存储、备份服务器，数据上传控制站，各类水文分站，各类传感器和传输系统（无线及有线方式）等；系统的数据处理软件实现的主要功能有：水文数据的实时采集、组织与数据库建立、水文数据分析处理（如对数据进行校正、异常值分析、信息统计查询、图表的浏览打印等）、数据发布以及实时报警和智能预测预警功能的实现。

4、系统技术指标

4.1、系统主控站技术指标

（1）数据传输方式：GSM-SMS/GPRS双向控制；

（2）网络传输协议：TCP/IP，NETBUI，SPX/IPX；

（3）数据库：SQL SERVER 2000/2005；

（4）可对地面遥测分站实现双向控制，也可用手机控制。

4.2、系统分站技术指标

(1)数据传输方式：

井下数据：可以通过自建无线网络，专用电缆，光缆，井下工业以太网传输；

地面数据：GSM/GPRS，北斗网络，自组建无线网络；

（2）测量时间间隔：1分钟——365天任意设置；

（3）分站数据暂存容量：60000组数据；

（4）分站操作方式：中文菜单式；

（5）仪器工作温度：-60℃~80℃；

（6）供电方式：

井下：矿用隔爆兼本安不间断电源，输入电压：127/380/660V AC，电压波动范围：（75~110）%；

地面：锂离子电池组结合太阳能防盗保护罩，免维护/更换电池。

4.3、传感器技术指标

（1）水压水位传感器结构：水压（水位）温度一体化传感器

（2）水位测量范围：0—1000米精度：0.05%F.S 分辨率：0.1cm；

（3）温度测量范围：0—100℃ 精度：0.1℃ 分辨率：0.01℃；

（4）水压测量范围：0Mpa—10 Mpa 精度：0.1%F.S 分辨率：0. 1Kpa；

（5）明渠流量测量范围：≤55000 m3 /h 精度：5% 分辨率：0.001 m3/h；

（6）管道流量测量范围：0—2000 m3/h 精度：1% 分辨率：0.001 m3/h；

（7）水位泥位监测仪测量范围：水位: 0—2000mm；泥位：0-2000mm；

冲力：0～98.00N；精度：2%F.S；

（8）降水量测量范围：0—999.9 mm 精度：±4% 分辨率：0.2mm；

（9）大气温度测量范围：-50—100℃ 精度：0.1℃ 分辨率：0.1℃；

（10）大气湿度测量范围：0—100 RH 精度：5 % 分辨率：1RH；

（11）风速测量范围：0—70 m/s 精度：±0.3 分辨率：0.1 m/s；

（12）风向测量范围：0—360度精度：±3 分辨率：1度；

（13）大气压力测量范围：10—1100 hpa 精度：±0.3 分辨率：0.1hpa。

4.5、通讯距离

（1）井下无线：无线分站间在无大面积阻挡情况：≤2km，有线：≤20km。

（2）地面无线：GSM/GPRS网络方式，不受距离限制。
