通用型压力变送器

产品名称：通用型压力变送器
型号：YD-322

通用型压力变送器介绍：
通用型压力变送器采用压阻式压力传感器。压阻式传感器是压力式传感器的一种。压阻式压力传感器又称扩散硅压力传感器。压阻式压力变送器,传感器信号经过信号处理电路后转换为标准信号输出，产品经过了长期老化及稳定性考核等工艺严格筛选，性能稳定可靠。应用于环境比较恶劣的露天现场，同时要求能够现场观测压力显示、需要零点迁移和量程调节的场合。

应用领域：
适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。

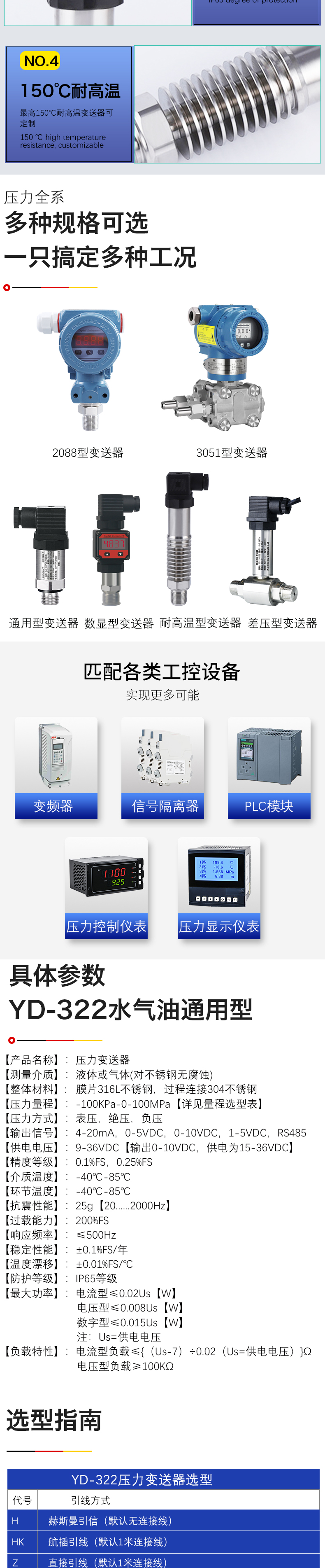

技术参数：

量程	-100KPa~100MPa  绝压 或密封表压
供电	12~36V之间
输出	电流 电压 数字信号可选（详见选项页）
过载	2倍基本过载
材质	不锈钢316
密封	氟橡胶密封非内部密封

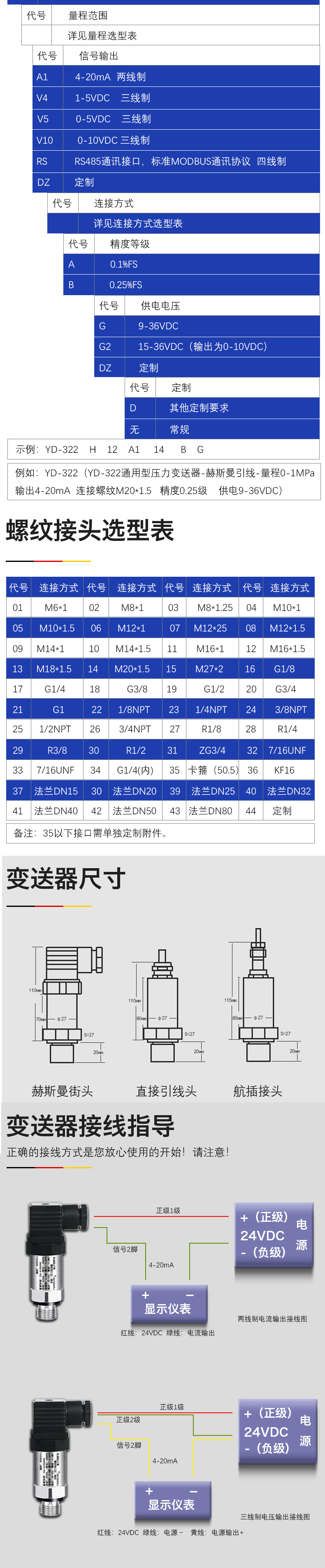

螺纹	螺纹可选（详见选项页）
精度	0.2级    0.5级
温漂	≯±0.08FS/°C（4~20mA输出）
响频	≯200HZ
温度	介质温度-30~80度 环境温度 -30~80度
防护等级	IP65或IP67 高磁兼容性

我们力求在产品上精益求精，在压力变送器的精度方面和温度方面，每批传感器和电路板都做了严格的测试，以下是测试数据，供需要此款变送器的客户做为参考，做产品我们力求做精，外表容易模仿，但难模仿的是工艺以及一个追求极致产品的心态。

数据来源：批量抽样检测，有很强的代表性。
数据标准：GE旗下PPCE5000 高精度压力控制器,安捷伦34401A高精度电流表,高低温试验箱,A级热电阻。
溯源性：可溯源至中国最压力温度基准，数据具有权威性

试样1：YD-322  压阻式压力变送器  量程：0~10bar  输出：4-20mA   (采样客户：葡萄牙国家项目5000只压力变送器 编号：1251241)

标准压力（bar）	标准电流	正行程输出电流	反行程输出电流	最大误差
0
2
4
6
8
10

测试温度：测试温度为22度  湿度46%

压力变送器温漂测试：


标准压力（bar）	-20°C	-10°C	0°C	10°C	20°C	30°C	40°C	50°C	60°C
0
2
4
6
8
10

注：变送器在相同标准压力下，不同温度下输出值，旨在反应压力变送器的温漂参数，更好的指导选型和应用

结论：


温度范围	精度等级
20°C	典型0.2%FS        最大0.2%FS
10~30°C	典型0.4%FS        最大0.5%FS
0~40°C	典型0.6%FS        最大0.7%FS
-10~50°C	典型0.7%FS        最大0.7%FS
-20~60°C	典型0.9%FS        最大1.0%FS

注：在中国大陆按照压力变送器检定规程，精度为0.2%，在全温度范围内精度不低于1%，此款变送器为常规通用型变送器，我公司还有全温度补偿型变送器供高端客户选择。
对产品数据的实事求是，是为了供不同需要的客户选择，真正做的高性价比。
