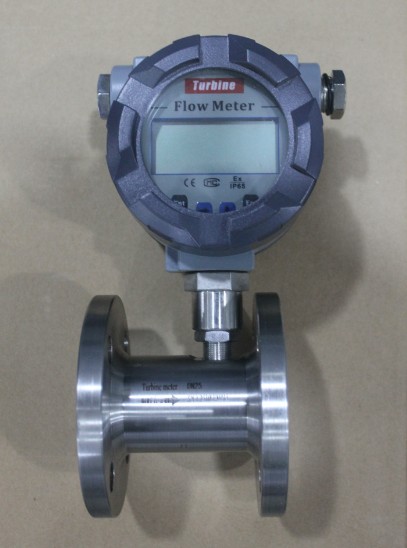

智能液体涡轮流量计

液体涡轮流量计产品概述：
液体涡轮流量计适用于液体的测量要求介质干净，须装安装过滤器，仪表精度高，重复性好，结构紧凑，安装维护方便耐压等级高。
适用介质：液体
不适用介质：气体、蒸汽
要求介质洁净，须安装过滤器
液体涡轮流量计主要特点：
高精确度，一般可达±0.5%R、±1.0%R
重复性好，短期重复性可达0.05% - 0.2%
结构紧凑轻巧，安装维护方便
耐压等级高
压力损失小，流通能力强
抗震动性能强
液体涡轮流量计工作原理：
　　流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 　　脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k 　　式中： 　　f——脉冲频率[Hz]； 　　k——传感器的仪表系数[1/m]，由校验单给出。若以[1/L]为单位Q=3.6×f/k 　　Q——流体的瞬时流量（工作状态下）[m/h]； 　　3600——换算系数。 　　每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
液体涡轮流量计技术参数：
公称口径：　管道式：DN4～DN200 　　插入式：DN100～DN2000 　　
精度等级：　管道式：±0.5级，±1.0级 　　插入式：±1.5级、±2.5级 　　高精度的可达0.2级 　　
环境温度：　-20℃～50℃ 　　
介质温度：　测量液体：-20℃～120℃ 　　测量气体：-20℃～80℃ 　　
大气压力：　86KPa～106KPa 　　
公称压力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 　　
防爆等级：　ExdIIBT4 　　
连接方式：　螺纹连接、法兰夹装、法兰连接、插入式等 　　
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN 　　液体：上游直管段应≥20DN，下游直管段应≥5DN 　　插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径） 　　
显示方式：　（1）远传显示： 脉冲输出、电流输出(配显示仪表) 　　（2）现场显示：8位LCD显示累积流量，单位(m3) 　　4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速 　　（3）温度压力补偿型： 　　A、显示标准瞬时流量及标准累计流量 　　B、显示当前压力、温度、电池电压 　　
输出功能： 　　（1）脉冲输出，p-p值由供电电源确定 　　（2）4～20mA两线制电流输出 　　（3）单位体积脉冲输出及传感器原始脉冲输出 　　（4）带有RS485通迅接口 　　
供电电源： 　　（1）DC5～24V 　　（2）标准型3V锂电池安装于仪表内部可连续使用八年以上 　　（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上 　　
传输距离：　传感器至显示仪距离可达500m
液体涡轮流量计详细参数：

仪表型号	LWGY-N	LWGY-A	LWGY-N防爆型	LWGY- A防爆型	LWGY-B	LWGY- C
信号输出	脉冲	4-20mA	脉冲	或4-20mA	无	4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	锂电池	24VDC±15%

精度等级	1.0~0.5级	1.0~0.5级	1.0~0.5级
测量范围	标准量程	标准量程	标准量程或扩展量程
显示器	无	无	有
通讯接口	无	无	可选RS485
仪表材质	不锈钢	不锈钢	不锈钢
防爆等级	无	ExdIIBT6或ExiaIICT4	ExdIIBT6或ExiaIICT4
防护等级	IP65	IP65	IP65
整机功耗	＜1W	＜1W	＜1W
仪表通经	DN4~DN250	DN4~DN250	DN4~DN250
介质温度	-20℃~120℃	-20℃~120℃	-20℃~120℃
环境温度	-30℃~60℃	-30℃~60℃	-30℃~60℃

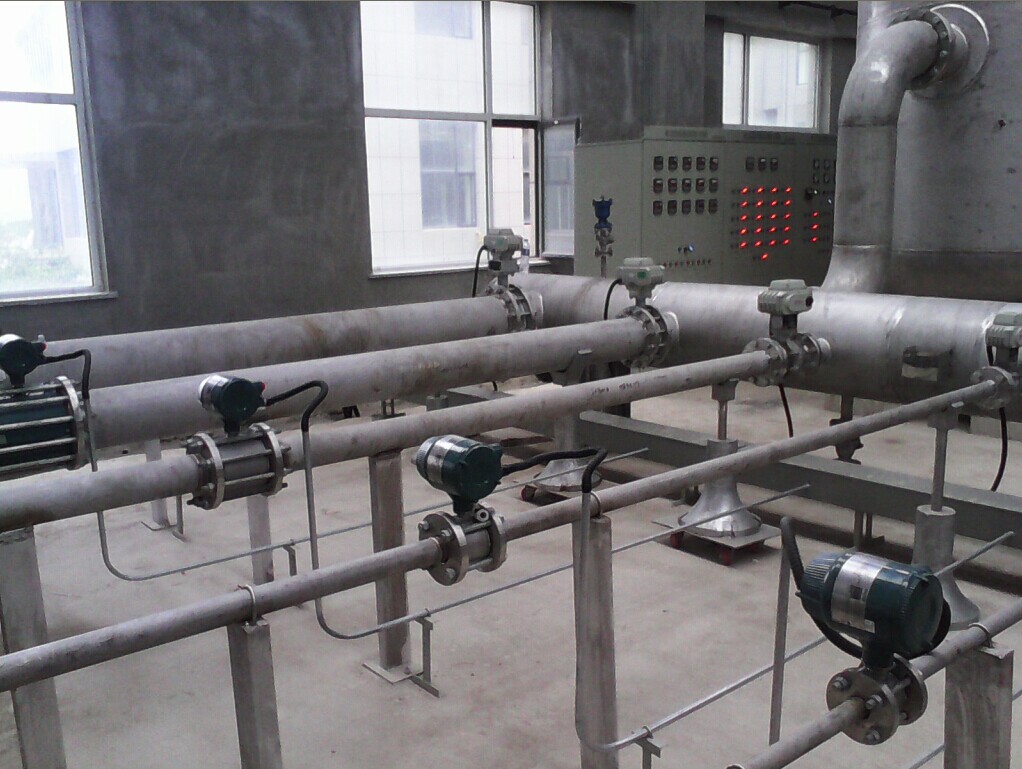

自来水管道涡轮流量计现场

液体涡轮流量计 结构特征与工作原理
2．1．1 液体涡轮流量计  结构特征
　　传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。
2．1．2 液体涡轮流量计工作原理
　　流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：
式中：
 f —— 脉冲频率[Hz]
 k —— 传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q —— 流体的瞬时流量（工作状态下）[m3/h]
3600 —— 换算系数
　  每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
2．2  液体涡轮流量计 基本参数与技术性能
(1) 基本参数：见表（一）
表（一）
产 品 型 号 与 标 记 说 明
LWGY□    □□□    □    □    □
类型    LWGY                    基本型，+12V供电，脉冲输出，高电平≥8V
低电平≤0.8V
LWGYA                    4～20mA两线制电流输出，远传変送型
LWGYB                    电池供电现场显示型
LWGYC                    现场显示/4～20mA 两线制电流输出
公称通径
4  4mm，普通涡轮流量范围0.04～0.25m3/h
6  6mm，普通涡轮流量范围0.1～0.6m3/h
10 10mm，普通涡轮流量范围0.2～1.2m3/h
15 15mm，普通涡轮流量范围0.6～6m3/h
25 25mm，普通涡轮流量范围1～10m3/h
40 40mm，普通涡轮流量范围2～20m3/h
50 50mm，普通涡轮流量范围4～40m3/h
80 80mm，普通涡轮流量范围10～100m3/h
100 100mm，普通涡轮流量范围20～200m3/h
150 150mm，普通涡轮流量范围30～300m3/h
200 200mm，普通涡轮流量范围80～800m3/h
防  爆 无标记，为非防爆型
防爆型
精度
等级 精度0.5级
精度1级
涡 轮
类 型 宽量程涡轮
普通涡轮
DN4—DN40口径的传感器为螺纹连接，最大工作压力为6.3Mpa；
DN50—DN200口径的传感器为法兰连接, 最大工作压力为2.5Mpa；
DN4—DN10口径的传感器带有前后直管段、过滤器。
DN15以上口径的传感器我公司可配套前后直管段。
DN25－DN40口径的传感器也可制作成法兰连接，但需在订货时说
(2) 介质温度：-20～＋120℃。
(3) 环境温度：-20～＋55℃。
(4) 供电电源：电压：12V±10%, 电流：≤10mA。
(5) 输出电压幅值：高电平≥8V，低电平≤0.8V。
(6) 传输距离：传感器至显示仪表的距离可达1000m。
