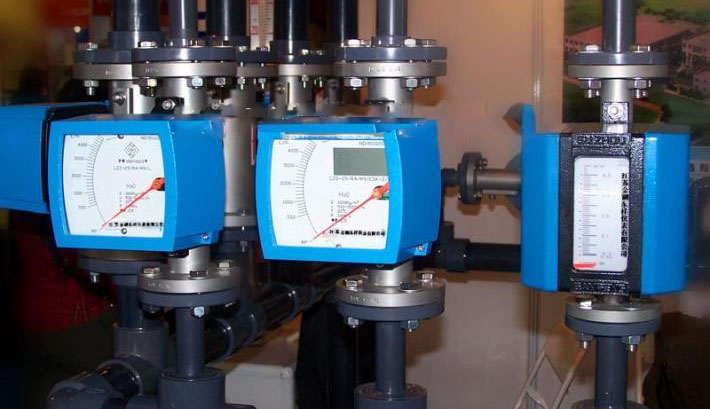

就地显示金属管转子流量计

金属管转子流量计（金属管浮子流量计）是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点，它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的测量。该系列金属管浮子流量计以其优良的性能和可靠性，已广泛使用于石化、钢铁、电力、冶 金、轻工、食品、制药、水处理等行业
指针式金属管转子流量计产品特点：
指针式金属管子转子流量计是一种变面积流量测量仪表，具有体积小检测范围大使用方便等特点，特别适用于测量小流量液体、气体，指针式金属管转子流量计只可显示瞬时流量，可带远传功能。
指针式金属管转子流量计详细参数：
测量范围：水（20℃）：1-200000I/h；空气（20℃，0.1.13Mpa）；0.03~4000m3/h
量程比：标准型：10：1；特殊型：20：1；
精确度：标准型：1.5级；特殊型：1.0级；
压力等级：
标准型：DN15－DN50  4.0Mpa；DN80－DN200  1.6Mpa；
特殊型:DN15－DN50   25Mpa  DN80－DN200  16Mpa
压力损失：7Kpa～70Kpa；
介质温度：标准型：-40℃～100℃；高温型：100℃～450℃；
介质粘度：
DN15：n<5mPa.s(F15.1-F15.3)   n<30mPa.s(F15.4-F15.8)；
DN25：n<30mPa.s；
环境温度：远传型：40℃～185℃（液晶不会损坏）液晶正常工作在-30℃～80℃
连接形式：标准型：DN201标准法兰；特殊型：由用户指定的任意标准法兰或螺纹；
电缆接口：隔爆型为1/2NPT内螺纹，其他M20`1.5内螺纹；
供电电源：
标准型：24VDC二线制4-20mA（12VCD-32VCD；
报警型：24VDC三线制4-20mA（18VCD-28VCD；
交流型：85-265VCD  50Hz；
电池型：3.6V，7.5AH锂电池，可连续使用三年；
负载特性：
二线制：Rlmax=50•（-12）=600@24V；
报警型：最大负载电阻为200，交流型：最大负载电阻为200；
报警输出：上限或下限瞬时流量报警；开关量报警；继电器输出；
液晶显示：瞬时流量显示值范围：0-50000（可带小数点）
防护等级：IP65.

就地显示金属管转子流量计，小口径转子流量计

正确选用金属管浮子流量计及附加结构，对于系统的稳定运行及测量精度至关重要。在流量计的选型及安装中应特别注意以下几点：
1)对于远传输出型金属管浮子流量计的选用，要选择适合使用场所防爆类型要求的流量计；安装时还应注意仪表上电后的外壳紧固及接线口的密封，以达到防爆、防护、防侵蚀的要求。
2)金属管转子流量计对于被测介质温度过高(>220℃)或过低的场所，通常要对流量计的传感器部分采取保温或隔热措施，为保证信号转换器---指示器正常工作的环境温度，应选择高温指示器（…/G/…）。（见高温型结构图1）
3)对于有些需采取保温或冷却的被测介质，要选择夹套型流量计（…/T/…）。标准HT50金属管浮子流量计的伴热或冷却接口采用DIN2501 DN15 PN1.6 法兰连接,如需其它法兰或螺纹连接，定货时请注明。（见HT50/T型外形图）
4)对于流量计入口介质的压力不稳，尤其用于气体的测量，为保证精度和使用寿命，应选用阻尼结构(…/Z/…)。（见HT50/Z型结构图2）
5)对于介质要求的压力等级较高，超过标准压力等级时，在选型时请选择高压型结构（…/G/…），参见高压结构图3。高压型采用HG20595-97 RF带颈对焊钢制管法兰。如采用其它标准，定货时请注明。
6)金属管转子流量计安装时要保证测量管的垂直度优于5%，且应加装旁路，便于维护和清洗而不影响生产。
7)安装流量计的位置应保证入口有≥5DN的直管段，出口不≤250mm的直管段；如介质中含有铁磁性物质，应在流量计前安装磁性过滤器。
8)测控系统中的控制阀，应安装在流量计的下游。用于气体测量时，应保证工作压力不小于流量计压损的5倍，以使流量计稳定工作。
9)安装流量计前，应将管道内焊渣吹扫干净；安装时要取出流量计中的止动元件；安装后使用时，要缓慢开启控制阀门，避免冲击损坏流量计。
10)对于HT50标准型、HT56水平安装型金属管浮子流量计可以选择内置磁过滤器。内置磁过滤器的HT50标准型的总高为350mm。
