手持式超声波流量计

TUF-2000H手持式超声波流量计概述：
TUF-2000H手持式超声波流量计高精度测量、体积小重量轻、非接触式测量、测量范围大、充电电源、大屏幕液晶显示、内置数据记录器。
TUF-2000H手持式超声波流量计特点：
高精度测量
    测量精度优于±1%,线性度0.5%,重复性精度0.2%
体积小 重量轻
    体积:210×90×30mm,重量仅为0.5kg

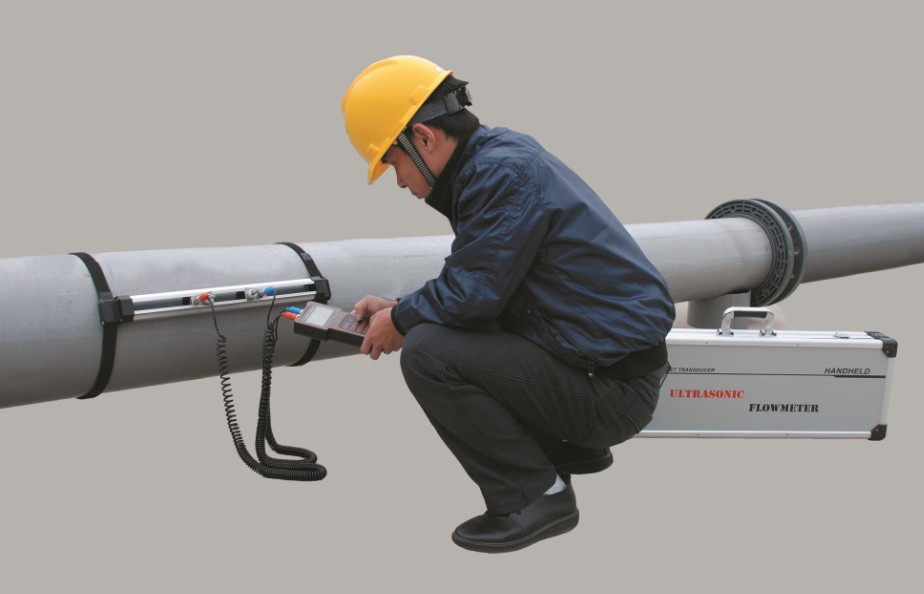

非接触式测量
    将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量
测量范围大
    选用不同型号的传感器 , 可实现口径 DN20 ～ DN6000 管道流量的测量
充电电源
   内置大容量镍氢充电电池 ,可支持流量计连续工作 12 小时以上
大屏幕液晶显示
    可同时显示累积流量，瞬时流量，流速，工作状态等。
内置数据记录器
    内置数据记录器，空间为24K字节，可以存储2000行的测量数据。
TUF-2000H手持式超声波流量计详细参数：
T

项　  目	性能  参数
线 性 度	0.5%
重 复 性	0.2%
准 确 度	优于±1%,流速＞0.03m/s
响应时间	0～999秒,使用者任选
流速范围	±32m/s
管段尺寸	15mm～6000mm
测量单位	米,英尺,立方米,升,立方英尺,美国加仑,英国加仑,油桶,美 国液体桶,英国液体桶,  美国兆加仑,使用者指定单位
累 积 器	7位正、负、净累积器
液体种类	各种能传导超声波的单一均匀的液体
安 全 性	设置值的锁定，更改数据需解锁
显 　　示	4×8中文或4×16英文
通讯接口	RS-232，波特率75-57600，同时兼容富士超声波流量计,也应用户的要求兼容其它产品
传 感 器	标配为M1型,另有其它2种可供选择
传感器电缆	标准为5m×2,也可加长为10m×2
电　　 源	3节AAA内置Ni-H电池,每次充满电可持续工作12小时,AC100V-240V的适配器
数据记录	内置数据记录仪可记录2000行数据
手动累积器	7位,按键即可开始用于校准
外壳材料	阻燃ABS
外形尺寸	210×90×30mm
主机重量	500g(1.2 lbs)包括电池

TUF-2000H手持式超声波流量计传感器类型：

名    称	型号	测量范围（mm）	MENU23菜单探头选项	温度范围（℃）
小型传感器	TS-2	DN15~100	夹装小探头TS-2	-30~90
中型传感器	TM-1	DN50~700	夹装中探头TM-1	-30~90
大型传感器	TL-1	DN300~6000	夹装大探头TL-1	-30~90
高温小型 传感器	TS-2-HT	DN15~100	夹装小探头TS-2	-30~160
高温中型 传感器	TM-1-HT	DN50~700	夹装中探头TM-1	-30~160
高温大型 传感器	TL-1-HT	DN300~6000	夹装中探头TM-1	-30~160
小型支架 传感器	HS	DN15~100	标准HS小支架传感器	-30~160
中型支架 传感器	HM	DN50~300	标准HM中支架传感器	-30~160
高温小型支架传感器	HS-HT	DN15~100	标准HS小支架传感器	-30~160
高温中型支架传感器	HM-HT	DN50~300	标准HM中支架传感器	-30~160
延长支架	EB-1	DN300~700	——	——

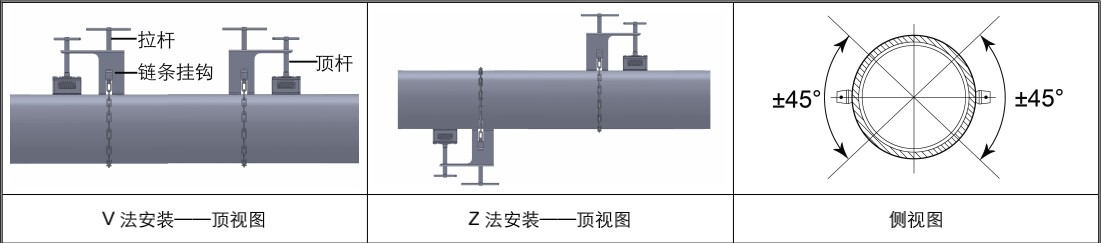

 ☆ V法
DN15mm-200mm的管道优先选用V法，安装时两传感器水平对齐，其中心线与管道轴线平行即可，并注意发射方向一定相对（两个传感器方向朝里）。V法具有使用方便，测量准确的特点。对于口径小于DN50mm的管道安装精度较高，请注意信号强度、信号质量、传输时间比这几个参数
☆ Z法
DN200mm-6000mm的管道优先选用Z法，在V法测不到信号或信号质量差时也可选用Z法。安装时让两个传感器之间沿管轴方向的垂直距离等于安装距离，并且保证两个传感器在同一轴面上即可，并注意发射方向一定相对（两个传感器方向朝里）。由于Z法是超声波在介质传播中直接收发，信号没有反射，因而信号强度衰减最小。所以，Z法信号强度较高，适用于口径较大、介质含杂质或气泡、管道有结垢等超声波信号衰减较大的场合。

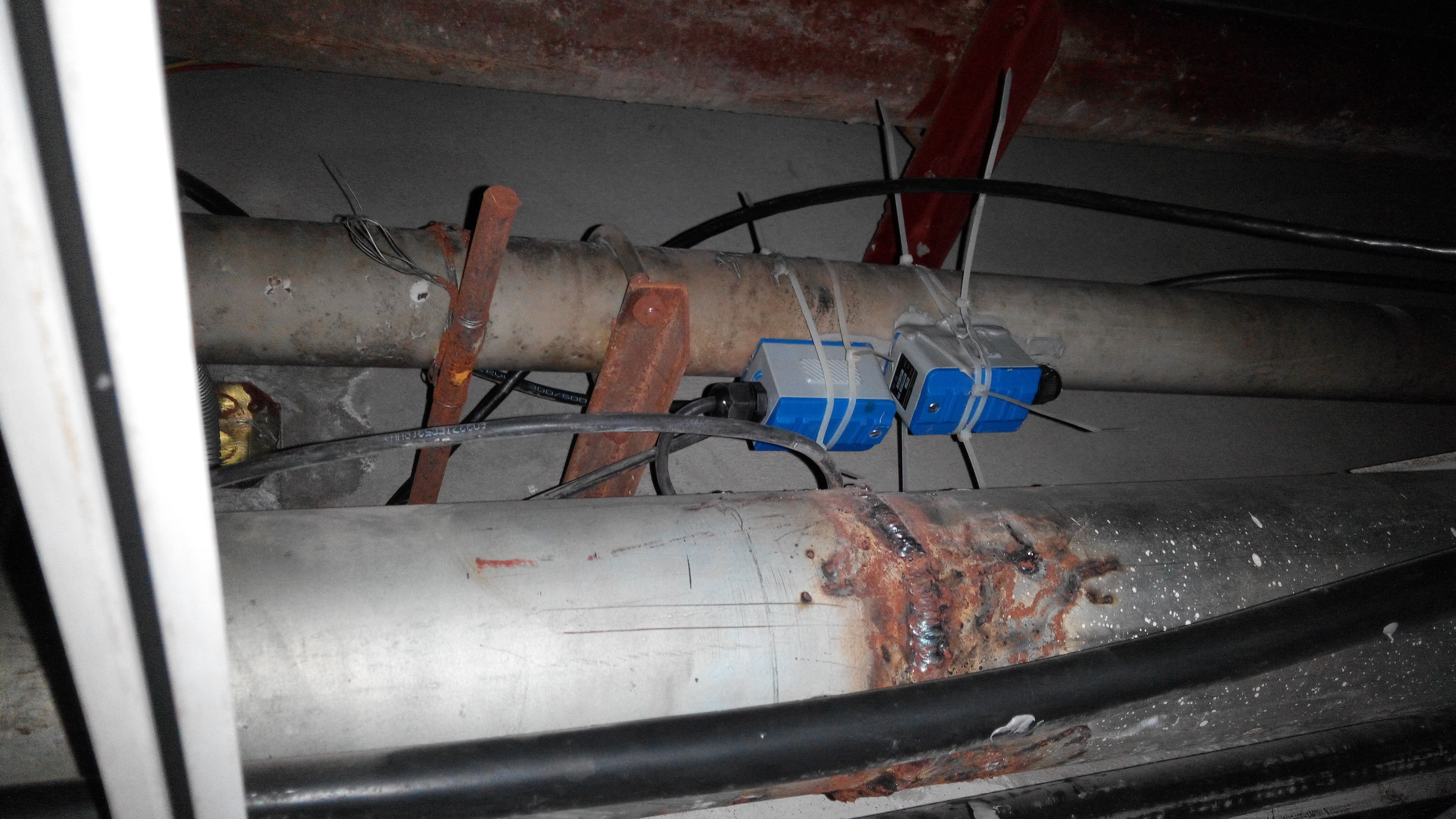

手持式超声波流量计探头安装说明：
（1）选择安装点后安装第一支传感器，将需要安装传感器处的管道表面处理干净（包括油漆、锈迹，金属管道需见到金属光泽）。
按照图片所示将夹具固定在安装点附近，转动夹具拉杆，将夹具固定牢固。
（2）将传感器表面涂抹耦合剂，置于安装点，转动夹具上顶杆，将其顶紧。
（3）按照安装距离处理另一支传感器的安装点并安装，处理方法及安装方法同上。
（4）注意传感器的发射方向是相对发射的（传感器的发射方向见传感器上方箭头）。
说明：本夹具采用 304 不锈钢材质
