便携式超声波流量计

TUC-2000P便携式超声波流量计概述：
TUC-2000P便携式超声波流量计具有高精度测量、非接触式测量、测量范围大、支持中英文菜单、充电电源、内置打印机、内置数据记录器的特点功能强大使用方便。
TUC-2000P便携式超声波流量计特点：
高精度测量
    线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%
非接触式测量

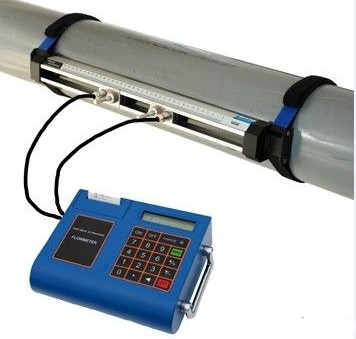

    将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量
测量范围大
    选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm管道流量的测量
支持中英文菜单
    不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷
充电电源
    内置大容量镍氢充电电池 ,可支持流量计连续工作20小时以上
内置打印机
    既可实现即时屏幕打印 , 还可以定时打印提前设定的多达20余项的测量结果。
内置数据记录器
    可将提前设定的多达20余项的测量结果上传至计算机或联网通讯
TUC-2000P便携式超声波流量计详细参数：

项   目	性  能  、 参  数
主   机	2×20点阵式背光型液晶显示器，工作温度（-20～60℃） 打印机输出24列字符微型热敏打印机 4×4+2式轻触键盘 数据接RS-485, 可利用互联网到本公司网站下载最新软件升级流量计程序
传 感 器	标准TS-2型  适用于管径：DN15～DN100mm 流体温度≤90℃ 标准TM-1型  适用于管径：DN50～DN1000mm 流体温度≤90℃ 标准TL-1型  适用于管径：DN300～DN6000mm 流体温度≤90℃
测量介质	水、海水、工业污水、酸碱液、各种油类等能传导声波的液体
流速范围	0～±30m/s
测量精度	优于±1%
电    源	镍氢电池可连续工作20小时以上或AC220V
功    耗	1.5W
充    电	采用智能充电方式，直接接入AV220V，充电后自动停止，显示绿灯
重    量	净重2.5Kg（主机）

TUC-2000P超声波流量计传感器类型：

名    称	型号	测量范围（mm）	MENU23菜单探头选项	温度范围（℃）
小型传感器	TS-2	DN15~100	夹装小探头TS-2	-30~90
中型传感器	TM-1	DN50~700	夹装中探头TM-1	-30~90
大型传感器	TL-1	DN300~6000	夹装大探头TL-1	-30~90
高温小型 传感器	TS-2-HT	DN15~100	夹装小探头TS-2	-30~160
高温中型 传感器	TM-1-HT	DN50~700	夹装中探头TM-1	-30~160
高温大型 传感器	TL-1-HT	DN300~6000	夹装中探头TM-1	-30~160
小型支架 传感器	HS	DN15~100	标准HS小支架传感器	-30~160
中型支架 传感器	HM	DN50~300	标准HM中支架传感器	-30~160
高温小型支架传感器	HS-HT	DN15~100	标准HS小支架传感器	-30~160
高温中型支架传感器	HM-HT	DN50~300	标准HM中支架传感器	-30~160
延长支架	EB-1	DN300~700	——	——



 超声波流量计使用前的设置：
输入测量参数
在测量开始前需要进行初始设置，完成10~29号菜单的设置。以便获得传感器的安装距离。
1. 管道外径
2. 管壁厚度
3. 管材类型
4. 衬材参数 （如有的话，可包括衬里厚度和衬材声速）
5. 液体类型
6. 传感器类型 （因为主机可支持多种不同传感器）
7. 传感器安装方式
上述参数条件的输入步骤一般遵循下列设置步骤：
1. 键入 MENU  1   1  进入11号窗口输入管壁厚度后键入 ENT 键；
2. 键入 ▼/- 进入12号窗口输入管壁厚度后键入 ENT 键；
3. 键入 ▼/- 进入14号窗口 ENT ，▲/+ 或 ▼/- 选择管材后键入 ENT 键；
4. 键入 ▼/- 进入16号窗口 ENT ，▲/+ 或 ▼/- 选择衬材后键入 ENT 键；
5. 键入 ▼/- 进入20号窗口 ENT ，▲/+ 或 ▼/- 选择流体类型后键入ENT 键；
6. 键入 ▼/- 进入23号窗口 ENT ， ▲/+ 或 ▼/- 选择传感器类型后键入 ENT 键；
7. 键入 ▼/- 进入24号窗口 ENT ， ▲/+ 或 ▼/- 选择安装方式后键入 ENT 键；
8. 键入 ▼/- 进入25号窗口，按所显示的安装距离及上步所选择的安装方式安装好传感器；
9. 键入 MENU  2   6  进入26号窗口固化参数，断电后数据不丢失；
10.键入 MENU  9   0  进入90号窗口看上游下游信号和 Q值，都大于60可以工作，越大越好；
11.键入 MENU  9   1  进入91号窗口安装正确的情况下传输比100±3%，表才能正常工作。

备    注

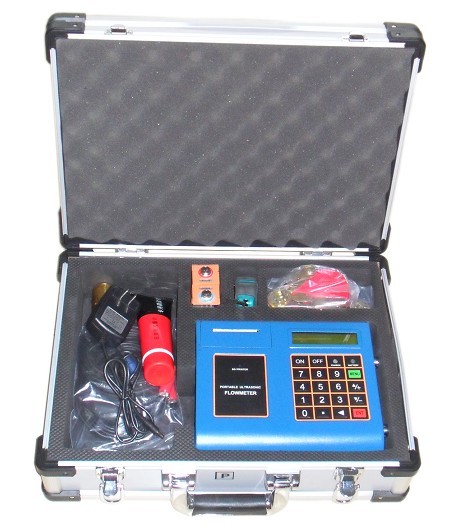

 超声波流量计 配备一体式高强度防护箱，可以在野外恶劣环境中使用
