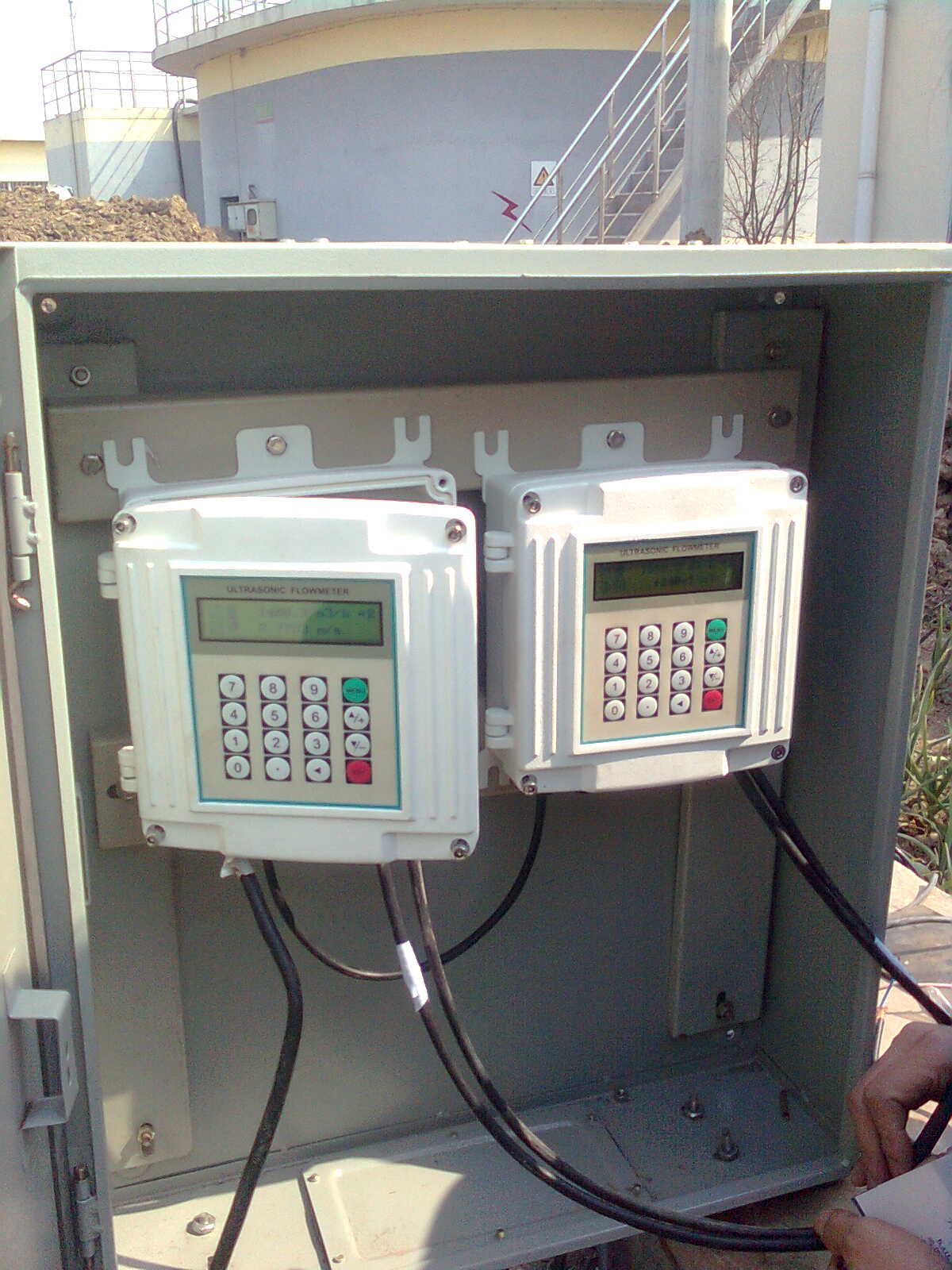

超声波流量计分为管外夹装式和插入式安装两种，接线方式可以DC24V供电，也可以DC220V供电可选
超声波流量计是集多年专业生产制造超声波流量计的技术与经验，采用TI的MSP430FG4618低功耗单片机，最新开发的一种高性能、低价格、高可靠性、功能强大的超声波流量计/热量表。选用了国际上著名的半导体元器件厂商生产的最新、最先进的集成电路及微处理器等，例如TI、Maxim、Philips、Winbond、Xilinx等。硬件设计简单、软件功能强大。采用低电压多脉冲平衡发射接收的专利技术，使其更能适应工业环境中的变频干扰，达到稳定、正确的工作。
新一代超声波流量计/热量表可选购下列新增功能：
遥控操作键盘、内置数据存储器32M、外置数据存储器2G、HART协议。
§1.2 超声波流量计/热量表的特点
1.测量线性度优于0.5％，重复性精度优于0.2%，高达40皮秒的时差测量分辨率，使测量精度达到±1%。
2.每个测量周期中128次数据采集辅助以最新研发的流量计时差分析软件，性能优异，显示数据更稳定、准确、线形度更好。
3.隔离型RS485接口，流量计与二次表之间可通过RS485总线通讯，传输距离千米以上。
4.带有3路精度0.1%的模拟输入接口，可连接温度、压力、液位等信号。
5.1路4-20毫安模拟输出可作为流量/热量变送器。
6.2路3线制PT100电阻信号输入可作为热量表。
7.3路4-20毫安模拟输入，可以作为数据采集器, 模拟输入接口也可以作为数字输入接口使用。
8.带有双路隔离型可编程OCT输出，用于输出累计脉冲、工作状态等。
9.污水管道测量效果好，可以对绝大多数污水管道进行稳定可靠测量。
10.超声波传感器可以选择外夹式，插入式，管段式，还可以支持任意角度安装的水表传感器，包括平行插入传感器。
11.具有一个双向串行外设通用接口，可以直接通过串联的形式连接多个诸如4-20毫安模拟输出板、频率信号输出板、热敏打印机、数据记录仪等外部设备。
12.流量计工作用参数可以固化到机内的FLASH存储器中，不会发生参数丢失的问题。固化的工作参数可以选择上电时自动调出。
13.硬件模块化设计。有主板模块、4-20毫安输出模块、脉冲输出模块、打印机模块、并口键盘显示模块、串口键盘显示模块等组成，用户可根据需要选择。
14.MODBUS协议、MBUS协议、FUJI扩展协议、简易水表协议等不同的软件通信协议供用户选用。推荐的协议是MODBUS-RTU或MODBUS-ASCII协议。
15.日累计可记录前64天，月累积前32个月（2年），并且增加了年月日记录内容。年月日累积数据都可以通过MODBUS协议读出。
16.16次上断电时间流量计记录。数据都可以通过MODBUS协议读出。
17.定时打印、数据输出功能，自动显示下次打印输出的时间，22项可编程定时打印内容。定时打印功能能够实现数据的自动定时输出或者是自动记录。
18.OCT1累计脉冲输出的脉冲宽度可以在6毫秒-1秒之间设定。出厂默认值是200毫秒。
19.带有键盘显示器并行接口，连接显示组件可组成简易流量计。
20.串口键盘显示组件可直接连接在串口上，参数设置完成后即可带电拔插。
21.具有依靠流体声速判断流体种类的功能，可以对流体类型做出识别。
22.具有一个可编程内置的定量控制器。可使用外部输入信号或者是MODBUS指令启动。
23.单一24V直流电源工作，工作电流小于50毫安。（在不连接显示器，蜂鸣器不鸣响的条件下）。

固定传感器

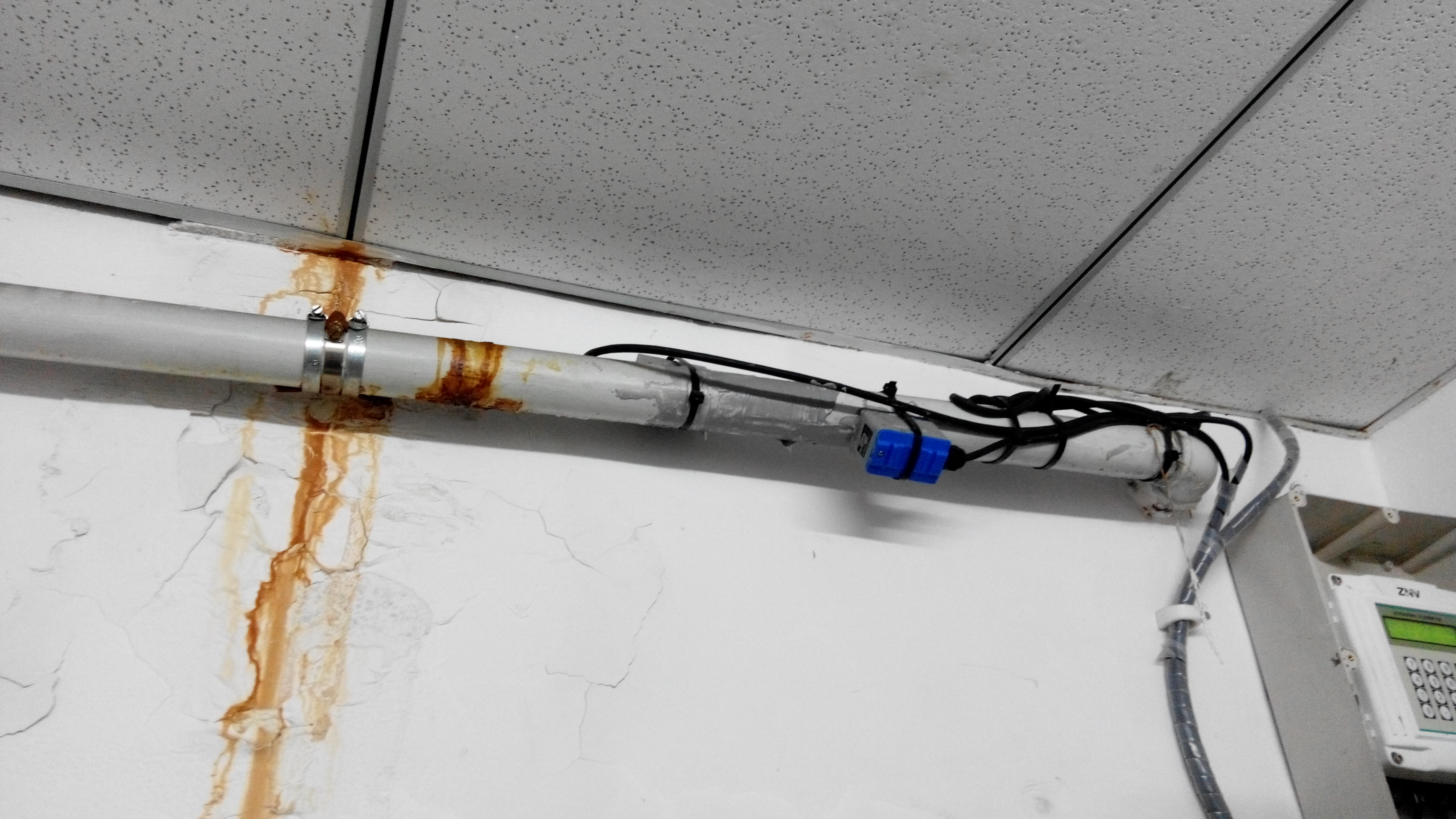

在处理面积较小的安装点的中心位置涂抹2-3mm厚的随机附带的耦合剂，然后把传感器紧贴在管壁上粘好，注意传感器的发射方向要正确，传感器和管壁之间不能有空气及沙砾。粘完后用钢带或钢丝绳紧固（如下图所示）。

钢带固定钢丝绳固定
DN500mm以下管道使用 DN500mm以上管道使用

2.调试传感器
在处理面积较大的安装点的中心位置涂抹4-5mm厚的随机附带的耦合剂，然后把传感器紧贴在管壁上粘好，注意传感器的发射方向要正确，传感器和管壁之间不能有空气及沙砾。以中心点为基准首先在水平方向轻微移动传感器找到信号强度和Q值的最大值，然后在垂直方向轻微移动传感器找到信号强度和Q值的最大值。然后轻微调整传感器的发射角度找到信号强度和Q值的最大值。这时就可以将外夹式传感器定位。
注：
1．调试时间最好不要超过5分钟以防耦合剂变干后传感器与管道耦合效果不好。如果耦合剂已经变干请将传感器和管道表面的耦合剂清理干净后，重新涂抹足量的耦合剂在进行调试。
2．管道表面处理的越干净可能会使信号强度和Q值越高。
3．为了保证外夹式传感器长期工作必须使用本公司提供的专用耦合剂来粘接传感器和管道。
