一、一体式孔板流量计概述
标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标GB/T2624－93设计制造，按国标JJG640－94检定。标准孔板可以采用角接取压（包括环室取压）、法兰取压或D－D/2取压三种取压方式。
按国标规定进行设计、制造和检定的标准孔板无需实流标定，精度高、结构简单、制造成本低，但压力损失在所有标准节流装置中最大，不适用于要求压力损失小的情况，标准孔板广泛用于石油、化工、冶金、电力等行业。
二、一体式孔板流量计测量原理
充满管道的流体流经管道内的节流装置，流束将在节流件处形成局部收缩从而使流速增加，静压力降低于是在节流件前后产生了静压力差，流体流速愈大，在节流体前后产生的差压值愈大，所以可通过测量差压来衡量流体流过节流装置的流量大小，这种测量方法是以能量守恒定律和流动连续性方程为基础的。
流量与差压的关系有下列公式确定：
qm=C/(1-β4)0.5×ξ×π/4×d2( 2△Pρ1)0.5
qv=C/(1-β4)0.5×ξ×π/4×d2( 2△P/ρ1)0.5
qm：质量流量           Kg/s
qv：体积流量           m3/s
C：流出系数          无量纲
ξ：可膨胀系数       无量纲
d ：节流件的节流孔径   m
△P：差压              Pa
ρ：流体密度         Kg/ m3
三、一体式孔板流量计适用范围
1、公称直径： 50 mm ≤DN≤1200mm 如DN>1200 mm，
需实流标定
2、孔径比β：0.20≤β≤0.75
3、雷诺数范围：当0.20≤β≤0.45时，5000≤ReD
当0.45≤β≤0.75时，10000≤ReD
4、公称压力：PN≤16MPa
5、精度：1级

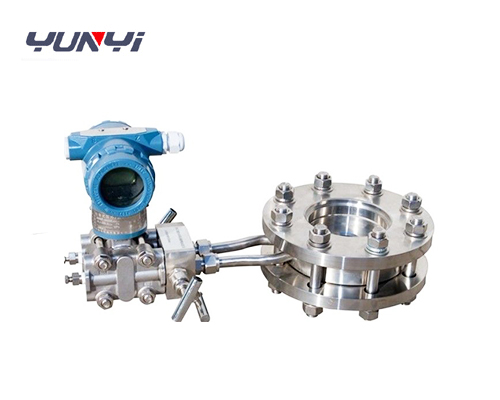

一体式孔板流量计

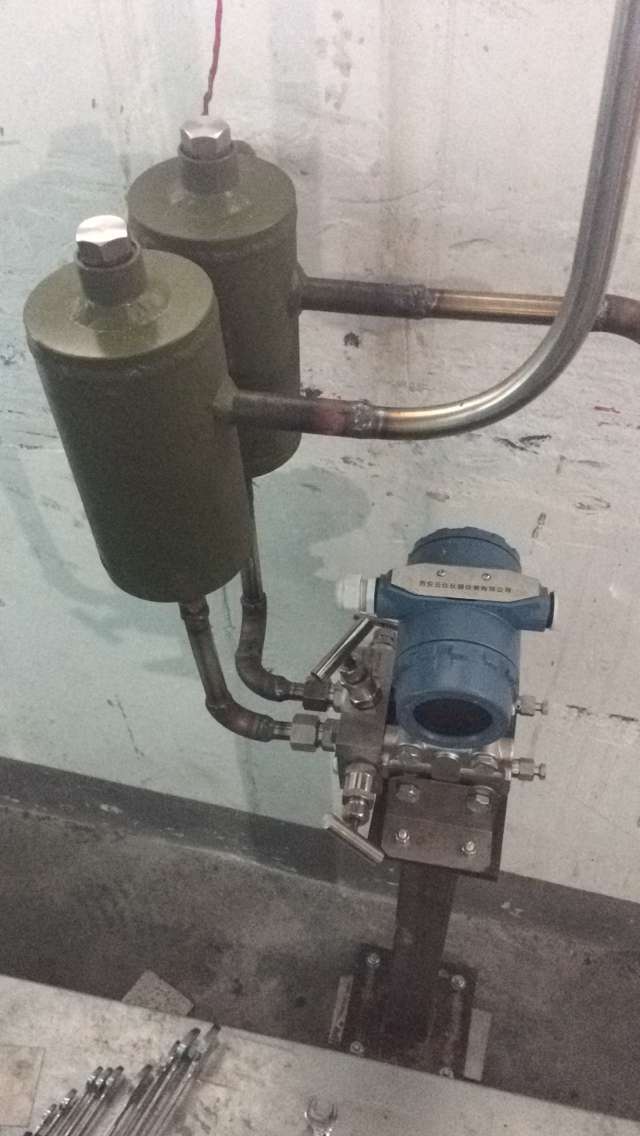

高温蒸汽带冷凝管一体式孔板

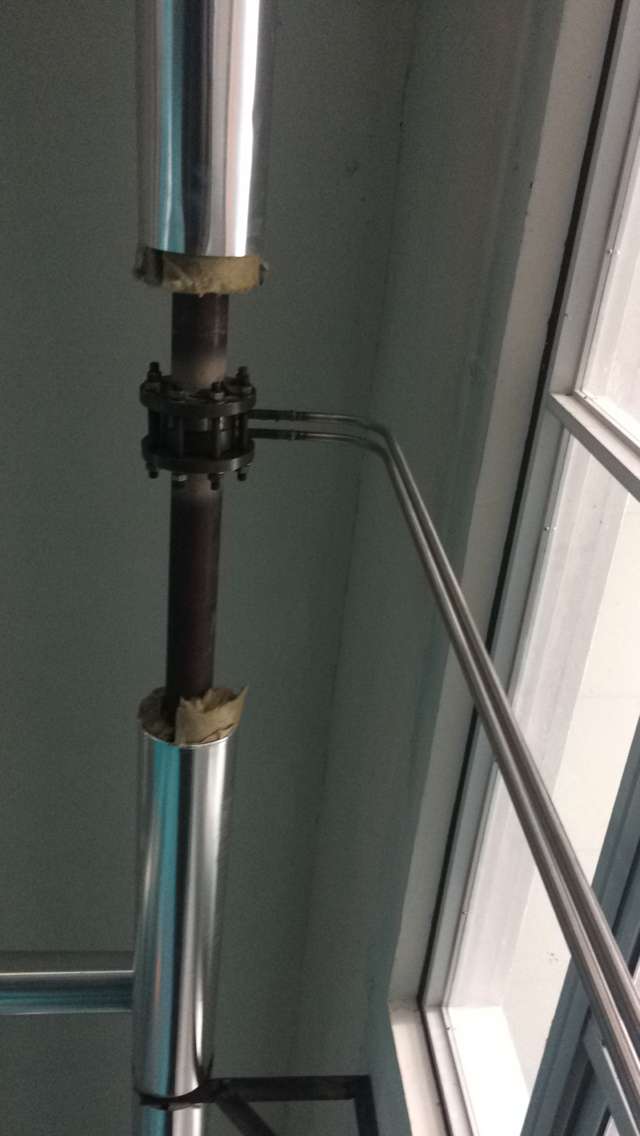

一体式孔板流量计安装要求
1.安装时应保证孔板中心、法兰轴线、管道轴线和垫片同心，不同心度不得超过0.002D／β。夹紧后的密封垫，不允许突入管道内部。
2.孔板的正负方向，上下游取压法兰应与介质流向相符，取压孔的方位可根据介质不同和变送器的安装情况确定。
3.节流装置与管道连接时，焊接处的端面与管道轴线的不垂直度不得大于1º，焊接后内部焊缝应加工处理，使其光滑，无焊疤和焊渣。
4.取压法兰与管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔径相同，焊接时取压法兰上的取压孔与管道上的取压孔对准。

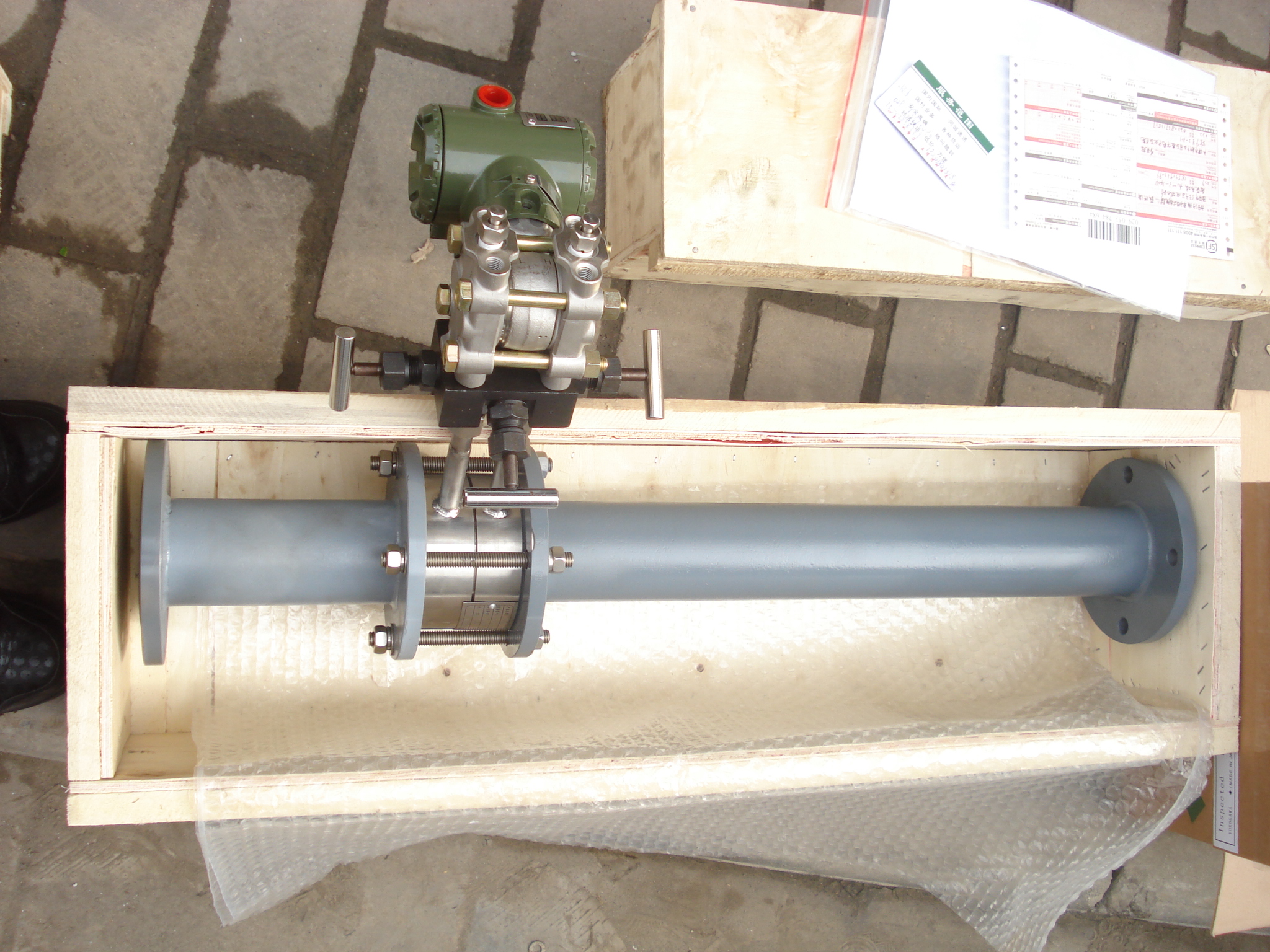

5.可选带上下游直管段。
6.D－D/2取压是成套供货，法兰连接可直接安装。
7. 取压口的位置（见图四）
