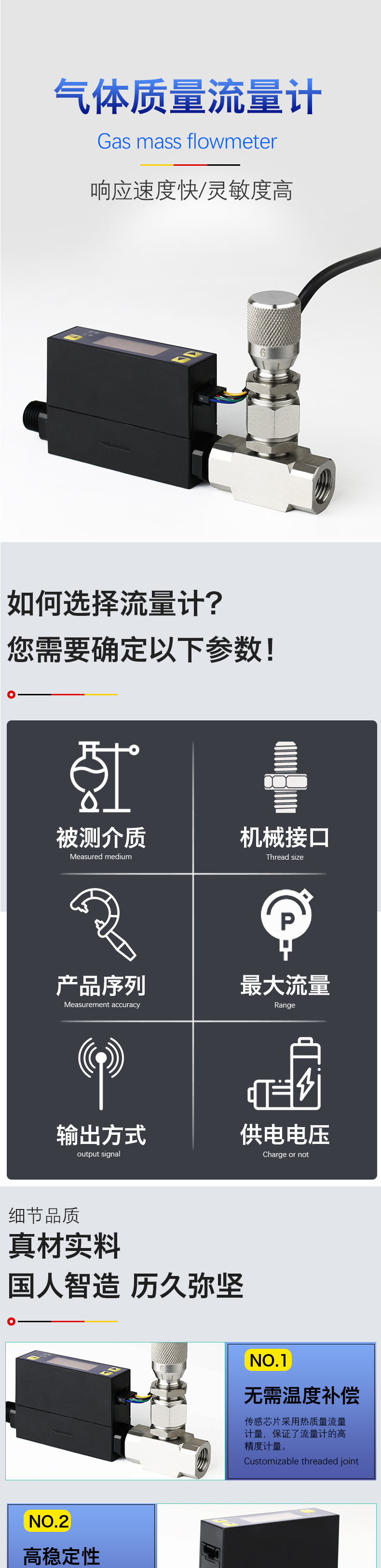

微小气体质量流量计

微小气体质量流量计

所属分类: 更多种类流量计
浏览次数:
MF4003/08系列气体质量流量传感器是专为普通气体流量检测开发的产品。该传感器能直接测量气体质量流量,不需要旁路设置,压损小。
029-87559652 029-87559653
专业工程师
一对一服务
文字介绍 Product Description
一、概述
MF4000系列气体质量流量计是专为管径为3mm~8mm的气体管路中的低速气流的流量计量而设计。螺纹与各种快速
接口可轻松实现机械接口转换,满足用户多种气体管路的要求,该产品可用于过程控制、大气采样等各种工业应用。
MF4003,管道内径为3mm,测量范围最大到5SLPM;适用于粒子计数器和各类分析仪器。
MF40008,管道内径为8mm,测量范围最大到50SLPM;可用于气体测量和控制设备、麻醉机、环境检测仪、大气采样器和各类分析仪器。
二、MF4000系列气体质量流量传感器的特点:
专为管径为3mm-8mm的气体管路中低速气流的流量计量而设计,进行流体数据统计记录
各种连接方式,易于安装与使用
输出方式灵活 既可通过通讯接口主动上传数据 ,
在麻醉机电子表上具有卓越表现或由上位机查询输出数据,也可通过模拟接口输出线性的模拟电
LED显示瞬时流量和累计流量,允许现场用按键配置流量计参数
可记录自上电以来瞬时流量的最大值和最小值 具有超量程功能 ,
全量程高稳定性、高精度和优良的重复性

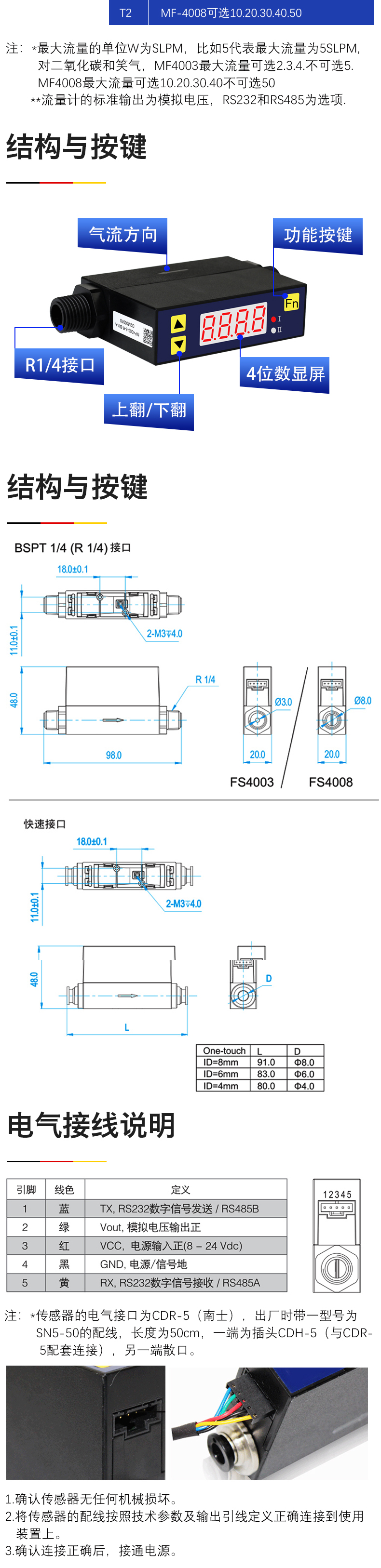

三、MF4000系列气体质量流量传感器的机械尺寸

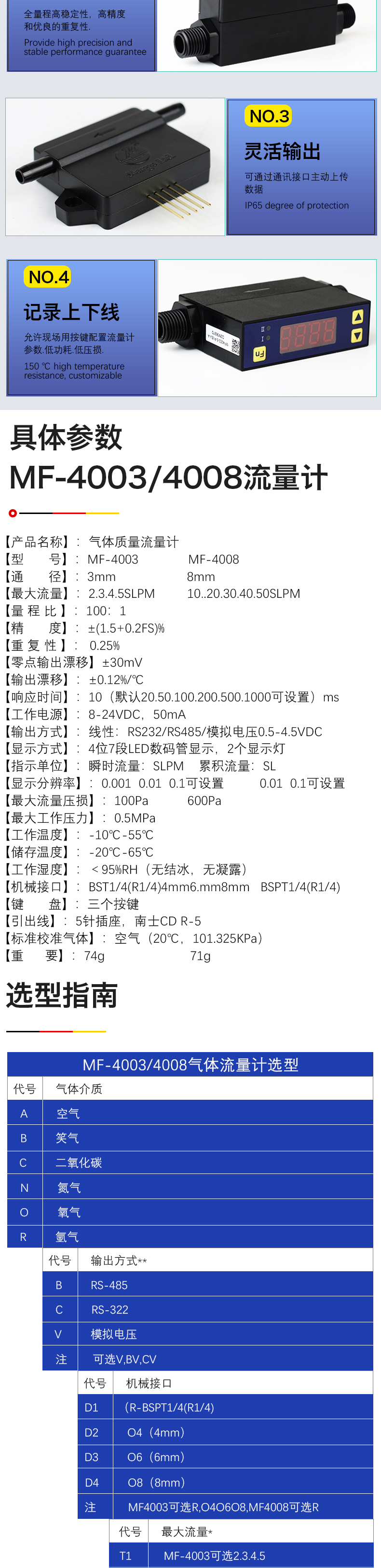

四、MF4003/08系列气体质量流量传感器技术参数
        参数                    MF4003                                        MF4008   单位
        通径                          3                                                     8                                 mm
      最大流量                     2,3,4,5,                                       10,20,30,40,50 SLPM
      量程比  100:1
精度  ±(1.5+0.2FS) %
重复性       0.25 %
零点输出漂移          ±30 mV
输出漂移                ±0.12 %/℃
响应时间       10(默认,可设置20,50,100,200,500,1000) ms
工作电源 8~24VDC,50mA
输出方式 线性:RS232/RS485/模拟电压0.5~4.5VDC
显示方式 4位7段LED数码管显示,2个指示灯
指示单位 瞬时流量SLPM;累计流量SL
显示分辨率 0.001,,001,0.1可设置                                     0.01,0.1可设置               SLPM
最大流量压损 100                                              600 Pa
最大工作压力 ≤0.5 MPa
工作温度 -10~+55
储存温度 -20~+65
工作湿度 <95%RH(无结冰,无凝霜)
机械接口 BSPT1/4(R1/4),4mm,6mm,8mm快速接头
键盘 三个按键
引出线 5针插座,南士CD R-5
校准方式 空气(20℃,101.325KPa)
重量 55(带BSPT1/4(R1/4)接头)
74(带4mm,8mm快速接头)
71(带6mm快速接头)
    g

备注: 1,模拟输出为传感器的标准输出,用户可以根据不同需求选择RS232或RS485输出;
 ,以上参数在为 20℃,101.325KPa下测得
