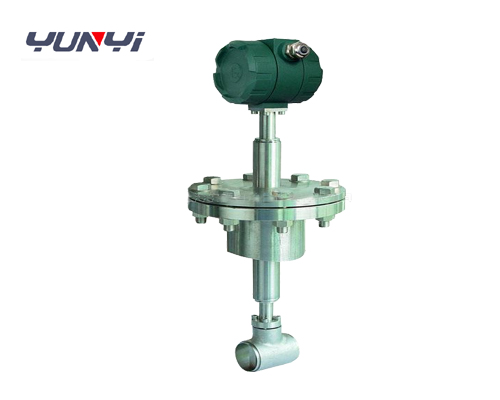

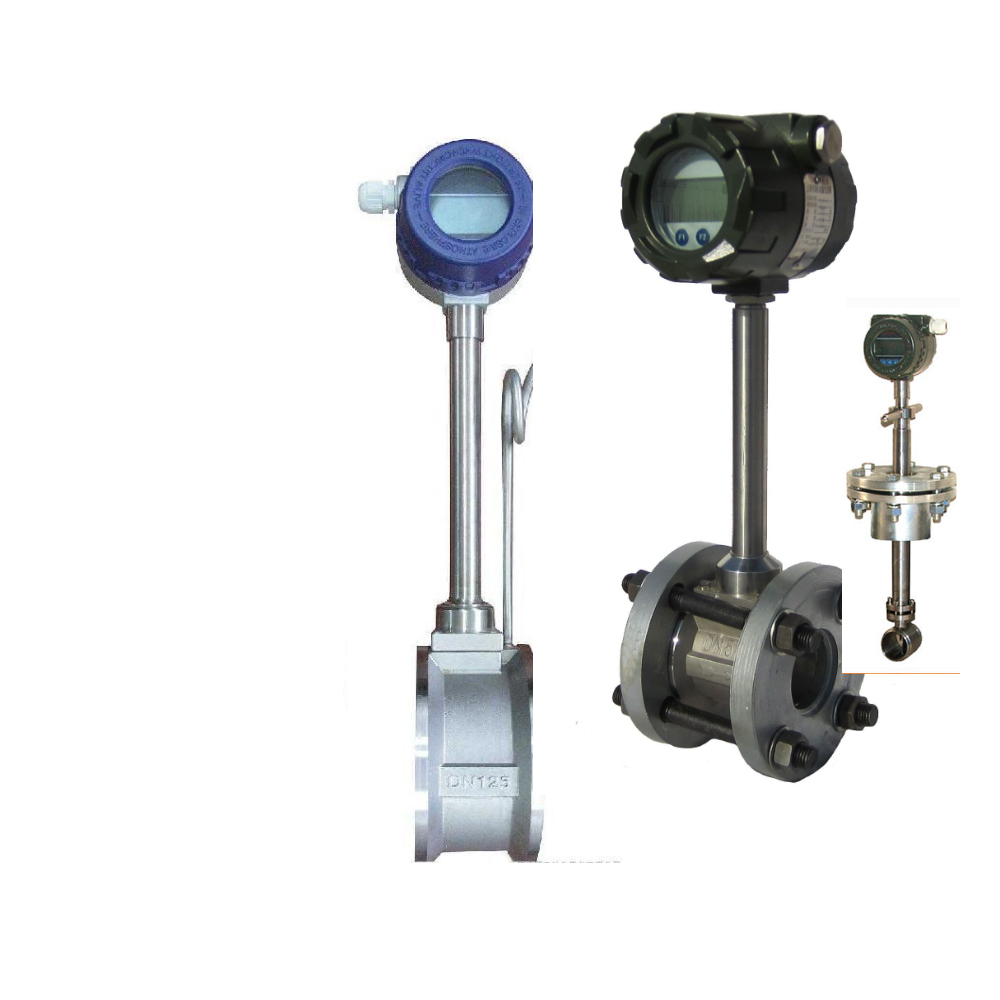

插入式涡街流量计

插入式涡街流量计产品概述：
LUCB型插入式涡街流量计传感器，可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的混浊液体，并可作为流量变送器用于自动控制系统中。
插入式涡街流量计主要特点：
a.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
b.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。
c.压力损失小，量程范围宽，范围度达1:25。
d.无可动部件，长期稳定，结构简单便于安装和维护。
e.可测介质温度达+250℃。
插入式涡街流量计详细参数：

插入式涡街流量计
公称通经（mm）	200，250，300，400，500，600，800，1000，1200，1500

仪表规格	简易插入式	球阀插入式
拆装方式	断流后拆装	不需断流，关闭球阀后即可拆装
仪表型号	A型	B型
精确度	±2.5%	±2.5%
量程比	1:10；1:15	1:10；1:15
显示器	可选	可选
输出信号	可选：脉冲或4-20mA	可选：脉冲或4-20mA
信号线接口	内螺纹M20×1.5	内螺纹M20×1.5
通讯接口	可选RS485	可选RS485
供电电源	传感器：+12VDC、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池	传感器：+12VDC、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池
信号传输线	STVPV3×0.3（三线制），2×0.3（二线制）	STVPV3×0.3（三线制），2×0.3（二线制）
传输距离	≤500m	≤500m
防爆等级	可选ExdIIBT6或ExiaIICT4	可选ExdIIBT6或ExiaIICT4
防护等级	IP65	IP65
允许振动加速度	1.0g	1.0g
阻力损失系数	Cd<2.6	Cd<2.6
整机功耗	＜1W	＜1W
仪表材质	1Cr18Ni 9Ti	1Cr18Ni 9Ti
公称压力	PN1.6Mpa；PN2.5Mpa	PN1.6Mpa；PN2.5Mpa
被测介质温度（℃）	－40～+250℃	－40～+250℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa

插入式涡街流量计测量范围：

公称通径 (mm)	液体m3/h	气体m3/h	公称通径 (mm)	液体m3/h	气体m3/h
200	70-700	600-6000	500	450-4500	4200-42000
250	110-1100	1060-10600	600	600-6000	6100-61000
300	180-1800	1500-15000	800	800-8000	11000-110000
350	210-2100	2000-20000	1000	1200-12000	17000-170000
400	270-2700	2700-27000	1200	1800-18000	24000-240000
450	350-3500	3300-33000	1500	2600-26000	38000-380000

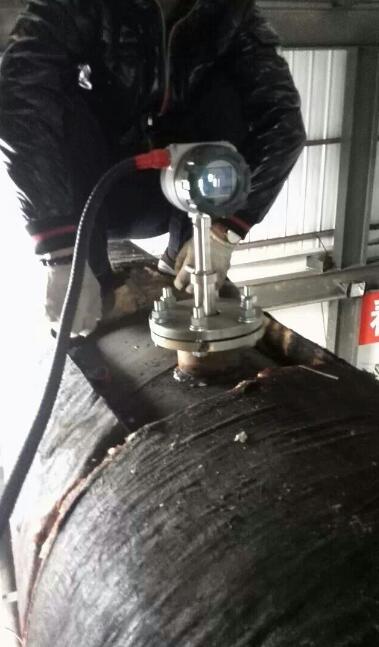

大锅炉插入式涡街流量计

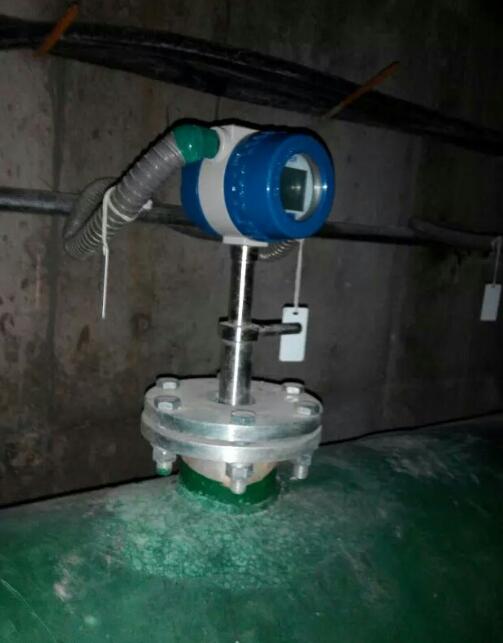

热水管道大口径流量计

涡街流量计常见系统故障及处理
（1）涡街流量计故障分类
故障类型可分为系统故障和仪表故障两大类，出现故障后应首先检查系统故障，如果查不出问题再检查是否是仪表故障。
系统故障包括：安装、接线有误，口径不匹配，流量范围不符，振动、电磁干扰影响，供电问题，灵敏度调整不当等；
仪表故障包括：检测探头失效，检测放大器故障，内部短线，表体渗漏等。
（2）涡街流量计常见系统故障及处理

序号	常见系统故障现象	故障分析及排除方案
1	流量计安装接线后，管道内有流体流动，但无信号输出	1.接线错误，检查接线是否正确，有无断线； 2.检查仪表安装方向是否正确； 3.检查流量是否低于正常的流量范围，如低于正常的测量范围，则需提高介质流量或者换更小通径的流量计，使其满足流量范围的要求
2	流量计安装接线后，管道内无流体流动，但是有信号输出	1.检查仪表接地，是否是接地不良引入干扰； 2.检查管道是否震动，在流量计附近加支撑或减震措施； 3.现场强磁干扰，有大功率电器或者变频器等强电设备，需更换安装位置； 4.放大器灵敏度过高，可调整放大板的波段开关。
3	管道内流体稳定且符合流量要求，但是输出变化太大，不稳定	1.接地不良引入干扰，检查接地； 2.管道震动过强引入干扰，在流量计附近加支撑或减震措施，或更换安装位置； 3.放大器灵敏度过低，有漏触发现象，可调整放大板的波段开关，提高灵敏度即可
4	显示流量与实际流量不符，误差大	1.仪表参数设置不正确，联系技术人员核对仪表设置； 2.温度压力仪表测量误差过大，检测核对温度压力； 3.管道内实际流量低于或者高于流量计是正常测量范围，调整管道流量或者重新选用合适规格的流量计； 4.安装不符合要求，如安装不同心，管道内有障碍物，前后直管段不足等情况
5	仪表正常测量，现场液晶显示正常，仪表电流输出不正常	1.仪表参数被修改，参照说明书恢复流量上限值； 2.因供电电源不稳定造成的电路板损坏，联系技术人员操作检查。

（3） 涡街流量计故障的检查
01检测放大器故障的简单判断
在无专门仪器的情况下，利用显示仪表观察信号，用手在检测放大器检测探头引线输入端感应信号，即可粗略判断是否是检测放大器故障。若有信号反映说明检测放大器基本正常，否则，检测放大器可能存在故障。
02检测探头故障的简单判断
若仪表无信号反映而检测放大器有信号反映，即可认为检测探头可能存在故障。检查检测探头的好坏，可用万用表测量两根信号线的绝缘电阻，当温度低于200℃时，绝缘电阻应大于2MΩ；当温度高于200℃时，绝缘电阻应大于10MΩ。如果绝缘电阻符合要求说明检测探头基本正常，否则可能存在故障。
