云仪活塞压力计的使用方法

因为专业 所以卓越 | [在线咨询]
云仪活塞压力计的使用方法
云仪活塞压力计正确的使用活塞式压力计方法:
对新购置的活塞压力计要用高标汽油对活塞系统、压力泵、油杯、管路进行反复清洗。清洗完毕.待汽油全部挥发后,注入清洁的工作介质(变压器油或药用蓖麻油)。
活塞压力计应安置在便于操作,牢固无振动的工作台上,台面用坚固且富有弹性的材料制成。除放置压力计和砝码外,台面上还应留有适当的空间方便记录和放置必要的工具。
活塞压力计须用水准器进行调整,使承重盘平面处于水平位置,同时保证活塞杆的垂直度。
活塞压力计使用时应缓慢升压和降压,如急速加,减压力.不仅会冲击活塞,面且会有危险。特别是在活塞有负荷的情况下,用打开帅杯阀门进行减压,则更具危险,这种操作应当禁止。
活塞上加、减砝码时,应轻拿轻放,上下砝码应人槽中。若砝码偏心,不仅会引起测量误差,而且会加速活塞系统的磨损。
使用活塞压力计时,应接顺时针方向以30~60r/mirl初速度转动砝码,并使承重盘底面对准限止器基面。
压力计使用时环境温度要求:O. 05级、0.2级活塞压力计,使用温度为(20±5)℃。
活塞压力计的检定周期最长为2年。
活塞压力计不使用时,应用防尘罩罩好,以防止灰尘和异物落在仪器上。

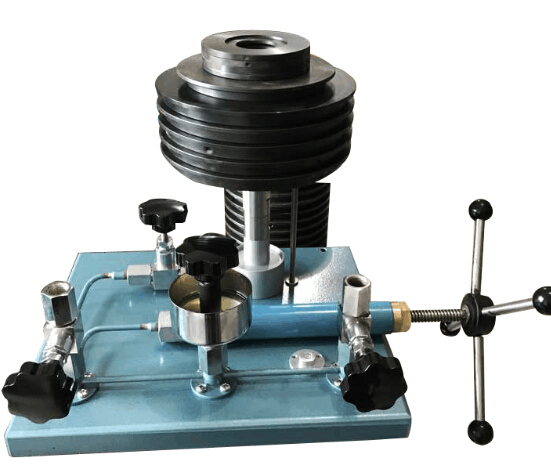

活塞压力计
目录一、概述二、性能特点三、主要技术参数四、使用提示五、日常保养维修常识
一、概述  CW系列宽量程活塞式压力计是按照国家最新<<活塞式压力计>>和<<砝码>>检定规程要求新研发设计制造。由于活塞式压力计的关键部件使用了高硬度和低温度线膨胀系数的碳化钨材料, 从而提高了活塞的耐磨性 ,因此受压力后形变极小(可忽略不计),性能极其稳定。活塞的工作介质采用了癸二酸二异辛酯,从而使压力计具有极高的灵敏度。
  由于采用了新材料、新技术、新工艺,所以新的活塞式压力计的各项技术指标有了很大提高。从而广泛用来检定数字压力计、精密压力表、压力变送器、压力传感器等压力仪器仪表。
二、性能特点  1. 活塞和活塞缸均采用高强度、高硬度、和低温度线胀系数的硬质合金碳化钨材料经过精心研磨制成,工作环境温度宽,性能稳定 20±5℃。
  2. 负荷重心低,砝码通过挂篮直接加在活塞上,活塞运转平稳,压力波动极小,示值准确。
  3. 工作介质:0.04~25MPa是变压器油与煤油的混合油;25MPa以上传压介质采用粘度很小的癸二酸二异辛酯,从而保证压力计有极高的灵敏度。
  4. 压力计所用砝码全部采用无磁不锈钢或碳钢材料制做。
CW-600T活塞式压力计[1]5. 活塞工作位置用位移传感器监测,活塞工作行程为3mm(指针型、数字型可选)。
  6. 量程宽,在下限1MPA时,100MPA可做全量程活塞压力计使用,实时精度为±0.02%或±0.05% 。
  7. 加压调节轻便省力,即使在100MPa压力时也能轻松自如。
  8. 压力输出两幅快速接头(M20×1.5的内螺纹),可同时校验两个仪表。
三、主要技术参数  1. 测量范围和测量准确度等级
  在环境温度(20±2) ℃,温度波动不大于0.5℃条件下其测量准确度等级见表一

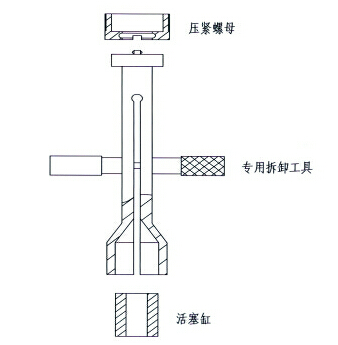

四、使用提示  1.活塞安装方法可在观看“活塞压力计安装教程视频”教材。 2.活塞工作位置显示表有两种,分为 指针型和数字型;活塞的工作行程都是3mm。
  指针型表的刻度为±1.5mm,无压力时为-1.5mm, -1.5mm 到 +1.5mm 都是正常工作范围,建议工作在0 - 0.5mm处(中间偏上)。
  数字型表的范围为0-3mm,无压力时为0mm, 0mm 到 3mm 都是正常工作范围,建议工作在1.50 - 2.00mm处。

活塞
型 号: YU-6 、 YU-60 、YU-250、YU-600
标称范围/测量范围: 0.04 ~ 0.6MPa ; 0.1~6 MPa ; 0.5~25 MPa ;1~60 Mpa 。
准 确 度:0.02级(±0.02%) ;0.05级(±0.05% )
功 能:量传活塞压力计;检定数字压力计、精密压力表压力变送器等。
其它技术指标
活塞材料: 活塞杆:碳化钨
活塞筒:碳化钨
砝码材料:不锈钢 (0.02级);碳钢(0.05级)
工作介质:变压器油或变压器油与煤油的混合油;癸二酸酯
性能特点
● 完全符合JJG59-2007 《活塞式压力计》、 JJG99-2006 《砝码》国家计量检定规程。
● 活塞和活塞筒采用合金钢材料制成。
● 活塞和活塞筒经精工研磨,其圆度误差和间隙极小 ,工作介质采用低黏度的癸二酸脂,因而极大的提高活塞转动延续时间,也就相应减小活塞下降速度,提高活塞鉴别力。
●砝码已经进行压力形变系数和当地重力加速度的修正。
配套产品主要性能参数
型号 YS-6 YS-60 YS-250 YS-600
参 数 单位 测量范围
0.04~0.6MPa 0.1 ~6MPa 0.5 ~25MPa 1 ~60MPa
标称上限 MPa 0.6 6 25 60
标称下限 MPa 0.04 0.1 0.5 1
测量上限 MPa 0.6 6 25 60
测量下限 MPa 0.04 0.1 0.5 1
活塞公称面积 CM 2 1 0.5 0.2 0.1
底盘及活塞 公称质量 Kg 0.4 0.5 1 1
产生的压力 MPa 0.04 0.1 0.5 1
专用砝码 公称质量 Kg 0.1 ; 0.5 0.5 ; 2.5 1;5 1;5
产生的压力 MPa 0.01 ; 0.05 0.1 ; 0.5 0.5;2.5 1;5
数量 个 6 ; 10 4;11 4;9 4;11
两端锁母 M20 × 1.5 M20 × 1.5 M20 × 1.5 M20 × 1.5
主机重量 Kg 20 26 26 26
砝码重量 Kg 7 30 49 59
工作介质 变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克 癸二酸酯(癸二酸二异戊酯或癸二酸二异辛酯) 20 时运动粘度 20 ~ 25 厘池,酸值不大于 0.05 毫克 KOH/ 克

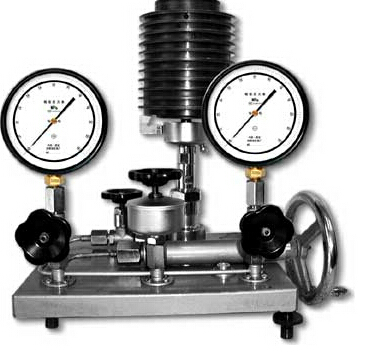

活塞

KY活塞式压力计大量程-活塞压力计检定规程-可控间隙活塞压力计
活塞式压力计是基于帕斯卡定律及流体静力学平衡原理产生的一种高准确度、高复现性和高可信度的标准压力计量仪器 . 活塞式压力计也常简称活塞压力计或压力计,也有称之为压力天平,主要用于计量室、实验室以及生产或科学实验环节作为压力基准器使用,也有将活塞式压力计直接应用于高可靠性监测环节对当地其它仪表的表决监测。
性能特点
完全符合JJG59-2007 《活塞式压力计》、 JJG99-2006 《砝码》国家计量检定规程,运用我厂 50 年核心技术推出的活塞式压力计。
?活塞式压力计活塞性能特点:
250MPa活塞式压力计活塞和活塞筒均用碳化钨材料制造,活塞式压力计并经过特殊工艺研
磨,不仅温度附加误差小,活塞式压力计并且活塞下降速度小,
活塞自由转动延续时间长,活塞式压力计使用寿命长等优点。
250MPa活塞式压力计上限25、60、100、160、250、500、1000MPa压力计,
工作介质为癸二酸二(乙基已基)酯,其粘度在20℃时为
(20-25)mm2/s,使压力计的灵敏度大大提高。
250MPa活塞式压力计砝码通过挂篮直接加在活塞上,避免了滚珠轴承装置和滑动轴承
装置带来的附加垂直力,同时砝码的重心在活塞底端面处使压力
计运转平稳,示值准确。
活塞式压力计0.005级压力计装有温度计,便于温度修正。
250MPa活塞式压力计活塞上下行程为±1.5mm,用位移传感器和仪表显示,具有灵敏、醒目、准确等优点。
活塞
