JJG59-2007《活塞式压力计》检定规程(以下简称“新规程”)于2007年6月14日由国家质检总局发布。它是在JJG59-1990《二、三等标准活塞式压力计》、JJG129-1990《一等标准活塞式压力计》和JJG727-1991《工作基准活塞式压力计(试行)》3个检定规程(以下简称“旧规程”)合并的基础上，采用国际建议要求制定而成的。 在新规程颁布之前，我国压力量传系统中使用的各级标准器都采用和20世纪50年代苏联制造的活塞式压力计相同结构和材质的活塞式压力计。而该类型的活塞式压力计存在不少缺陷，例如:旧规程规定:(1～60)MPa、(5～250)MPa活塞式压力计采用的工作介质为药用蓖麻油，由于该介质运动黏度大，使得活塞的灵敏度(鉴别力)以及活塞自由转动的延续时间等技术指标都受到很大影响，从而直接影响测量的准确度。又如:旧规程中对活塞式压力计的测量范围定义错误，把标称范围定义为测量范围，如(0.04～0.6)MPa、(0.1～6)MPa、(1～60)MPa的活塞式压力计，它们的下限0.04MPa、0.1MPa、1MPa仅仅是厂家把活塞及其连接零件质量对活塞有效面积产生的标称压力作为起始点。但旧规程对下限没有任何指标进行考核，就把它定为测量范围下限，故在实际使用时，由于静摩擦力和滑动摩擦力大，下限测量时活塞转动不灵活，从而直接影响测量的准确度。其他还存在着如活塞及套筒材质、专用砝码材质等不足及缺陷。 随着生产和科技的发展，自20世纪80年代末起，许多国家就生产出了新型的活塞式压力计，无论从结构、材质和工作介质都作了很大的改进，尤其高压测量用的工作介质，弃用运动黏度很大的药用蓖麻油，采用国际公认的，运动黏度小的癸二酸脂作为工作介质。1994年，国际法制组织(OIML)颁布了R110 1994(E)《活塞压力计》国际建议。国际建议中的一些重要技术指标以及工作介质和旧规程有较大差别，由于当时我国还尚无符合国际建议的产品，故检定规程也无法进行修订。自20世纪90年代后期至今，我国已有不少企业能够生产符合国际建议活塞式压力计并满足压力量值传递的需求。例如陕西创威科技有限公司（西安）、太原、上海等相关生产企业包含其中。2004年，由全国压力计量技术委员会提出申请，经国家质检总局批准立项修订《活塞式压力计》检定规程。2005年，全国压力计量技术委员会着手组织起草制定《活塞式压力计》检定规程，起草工作由中国计量科学研究院、上海市计量测试技术研究院和江苏省计量科学研究院共同承担。经起草小组共同努力，历时两年，新规程于2006年年底通过审定，经国家质检总局审批，并于2007年6月正式颁布。新规程对工作介质以及部分技术指标均作了修订，但由于涉及各级计量技术机构对相应的基(标)准装置的改造，国家质检总局在2008年1月2日作了实施日期的调整，将新规程实施日期，由原定的2007年12月14日调整至2008年11月1日。 二、主要修订内容 新规程主要修订内容如下: 1.新规程将旧规程合并为一个规程，增大了适用覆盖面。 2.新规程将原来适用范围的量限扩展到500MPa

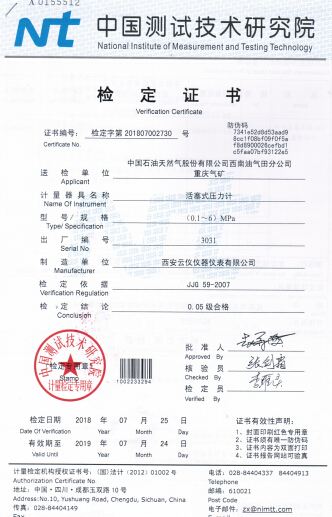

我公司新规程活塞式压力计系列产品，分别通过了中国计量科学研究院、中国测试技术研究院、西北国家计量院、机械部压力检测中心等国家权威机构测试，均取得产品《检定证书》，技术指标完全优于国家规程要求。一些硬性指标甚至优于0.005级的要求（详见《证书》）。

性能特点:

● 完全符合JJG59-2007 《活塞式压力计》、 JJG99-2006 《砝码》国家计量检定规程，运用我厂 50 年核心技术推出的活塞式压力计。

● 活塞和活塞筒采用高强度，高硬度和低温度线胀系数的合金钢、碳化钨等材料制成 ，温度膨胀系数小、变形量小，因而保证活塞有效面积周期变化率较小 从而保证活塞压力计有极高的灵敏度 。

● 活塞和活塞筒经精工研磨，其圆度误差和间隙极小 ，工作介质采用低黏度的癸二酸酯，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

● 出于检定工作的需要，使活塞有效面积相对较小，因此砝码总质量相对较轻，节省劳动强度。

● 采用托盘直接加载，避免了附加垂直力，降低了砝码重心， 相应减小砝码侧向附加误差。

使活塞转动更平稳。

●活塞工作位置采用位移传感器监测，具有灵敏、醒目、准确的优点。

●砝码已经进行压力形变系数和当地重力加速度的修正。

●送检时只需送检活塞测量系统，体积小、重量轻。

主要技术指标:

型      号： CW-60T ；

标称范围/测量范围：  0.1 ～ 6MPa ；

准 确 度：

0.02级（ ±0.02% ）；

功      能：量传活塞压力计；检定数字压力计、精密压力表压力变送器等。、



其它技术指标：

活塞材料： 活塞杆：碳化钨；

              活塞筒：碳化钨。

砝码材料：不锈钢 （0.005级；0.01级；0.02级）；碳钢（0.05级）

工作介质：变压器油或变压器油与煤油的混合油、癸二酸酯

KY系列宽量程活塞式压力计-压力计活塞下端面图-自动加码活塞式压力计

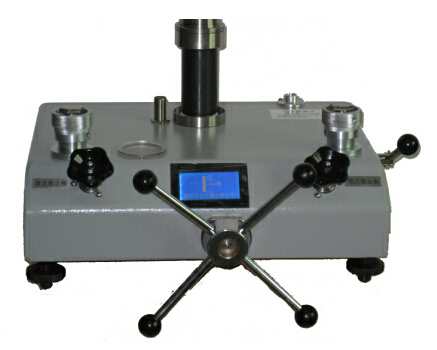

KY系列宽量程活塞式压力计是我研究所按照国家最新“活塞式压力计”检定规程要求新研发设计制造。由于活塞式压力计的关键部件使用了高硬度和低温度线膨胀系数的碳化钨材料, 从而提高了活塞的耐磨性 ,因此受压力后形变极小(可忽略不计)，性能极其稳定。活塞的工作介质采用了癸二酸二异辛酯，从而使压力计具有极高的灵敏度。

压力变送器：0～250MPa多种量程可选

准确度等级：活塞压力计：0.005级；0.01级； 0.02级

? 数字压力计：0.05级 ；0.25级（部分量程）

功? 能： 量传活塞压力计；检定数字压力计、精密压力表、压力变送器等

数字式活塞压力计其它技术指标

工作介质：变压器油与煤油，癸二酸二异辛酯

活塞材料：活塞杆：碳化钨/不锈钢；活塞筒：碳化钨

砝码材料：不锈钢

砝码修正：按照使用地进行重力加速度修正和形变系数修正

压力输出：内螺纹M20×1.5数字式活塞压力计

其它配置：压力传感器、温度传感器、位置传感器、转速传感器、无级调速电机。

电? 源：220V±10%数字式活塞压力计
